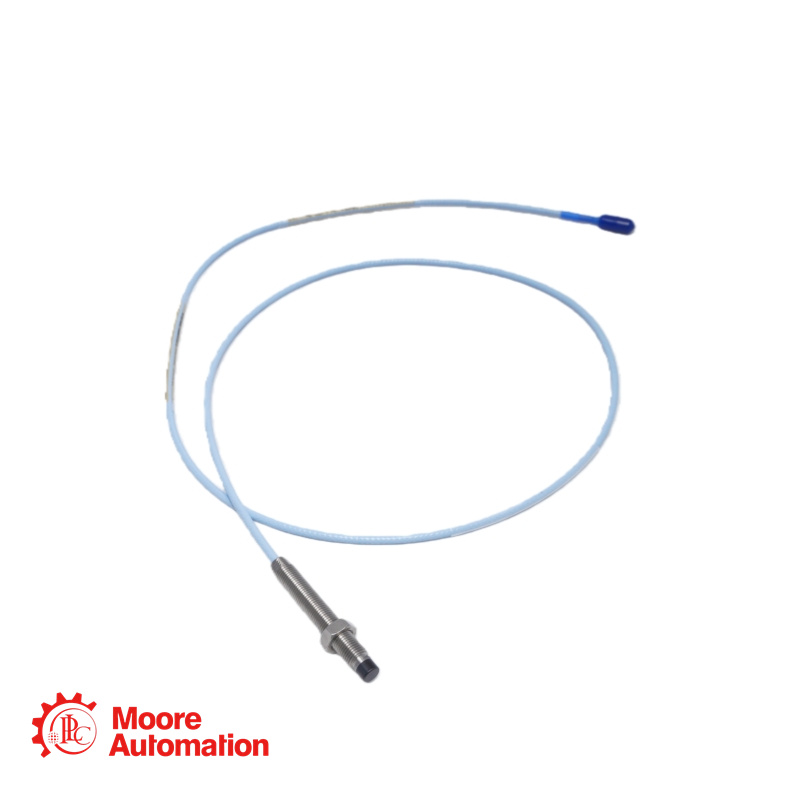

Sonda de proximidad Bently Nevada 330101-00-72-20-02-CN

Contáctanos

Ventas:

Teléfono/
WhatsApp:

Ecorreo:

DIRECCIÓN:

Frida

+86 15359408275

sales5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificación

Número de pieza base: 330101 (Sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, sin blindaje)
Longitud sin rosca (Opción AA): 00 = 0,0 pulgadas.
Longitud total de la caja (opción BB): 72 = 7,2 pulgadas.
Longitud total de la sonda (Opción CC): 20 = 2,0 metros (6,6 pies).
Opción de conector y tipo de cable (DD): 02 = Conector coaxial miniatura ClickLoc, cable estándar. La sonda está equipada con un conector ClickLoc chapado en oro. No incluye protector de conector. El conector requiere solo un ligero apriete manual para su instalación y emitirá un clic audible al quedar correctamente fijado.
Opción de aprobación de la agencia (EE): No estándar / No aplicable por sufijo.
Sufijo especial: -CN = Configuración específica para China. Este sufijo indica que esta sonda está configurada para cumplir con los requisitos del mercado chino.
Diámetro de la punta de la sonda: 8,0 mm (0,31 pulgadas)
Material de la punta de la sonda: Sulfuro de polifenileno (PPS), moldeado para mayor resistencia y protección de la bobina.
Material de la caja: acero inoxidable AISI 303 o 304 (SST)
Rosca de la carcasa: 3/8-24 UNF-2A
Caras planas para llave: 5/16 de pulgada (para herramienta de instalación)
Tuerca de seguridad suministrada: Tuerca de seguridad hexagonal de 9/16 pulgadas (estándar para sondas con rosca de 3/8-24).
Especificaciones del cable: Triaxial de 75 ohmios, con aislamiento de fluoroetileno propileno (FEP). Temperatura nominal estándar.
Material del conector: Latón chapado en oro o cobre berilio chapado en oro.
Rango de temperatura de funcionamiento: -52 °C a +177 °C (-62 °F a +350 °F). Nota: La exposición a temperaturas inferiores a -34 °C (-29 °F) puede provocar una falla prematura del sello de presión interno de Viton®.
Resistencia eléctrica (R_PROBE) para cable de 2,0 m: 7,88 ± 0,50 ohmios (medida desde el conductor central hasta el conductor exterior).

Preguntas frecuentes sobre el producto

P: Instalamos una nueva sonda 3300 XL y ajustamos la separación a los -9 Vcc (50 mils) recomendados. Tras el arranque, la tensión de CC en la separación descendió a -7 Vcc. La temperatura de la máquina aumentó con normalidad. ¿Se trata de un fallo de la sonda?

R: No necesariamente. Probablemente se trate de un efecto térmico normal. La salida de la sonda es sensible a la temperatura tanto de la punta como del material objetivo. A medida que la máquina se calienta, el eje (el material objetivo) se expande, acercándose ligeramente a la sonda, lo que provoca que la tensión en el espacio se vuelva menos negativa (por ejemplo, de -9 Vcc a -7 Vcc). Se trata de un cambio de posición, no de una deriva de calibración. Lo importante es que la señal de CA de vibración se mantenga estable. Monitoree la tensión en el espacio hasta que la máquina alcance una temperatura de funcionamiento estable; esta será su nueva posición de referencia "fría" frente a "caliente" para la configuración de alarmas. Un fallo real de la sonda suele manifestarse como una señal ruidosa, una pérdida total de la señal o una tensión en el espacio que no se correlaciona con los cambios físicos.

P: ¿Podemos usar esta sonda de 2,0 metros (330101-00-72-20-02-CN) para reemplazar directamente una sonda 3300 de 2,0 metros no XL más antigua (por ejemplo, una 330101 de una serie anterior a XL) que haya fallado, sin cambiar el cable de extensión ni el Proximitor?

R: Sí, puede reemplazarla directamente. Las sondas 3300 XL son totalmente compatibles con los componentes del sistema que no son XL. Puede desenroscar la sonda antigua de su soporte y conectar la nueva sonda 3300 XL a su cable de extensión existente mediante el conector ClickLoc (apriete con los dedos). Sin embargo, tenga en cuenta la siguiente limitación de rendimiento: al combinar una sonda XL con cables que no son XL o un Proximitor que no es XL, el rendimiento de todo el sistema se limita a las especificaciones del sistema 3300 anterior que no es XL.
