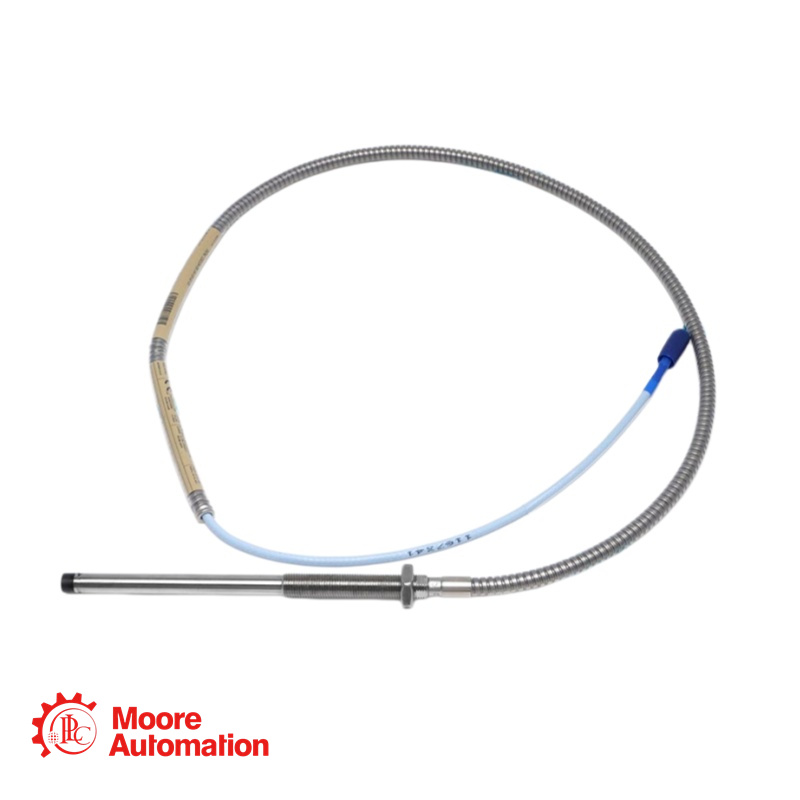

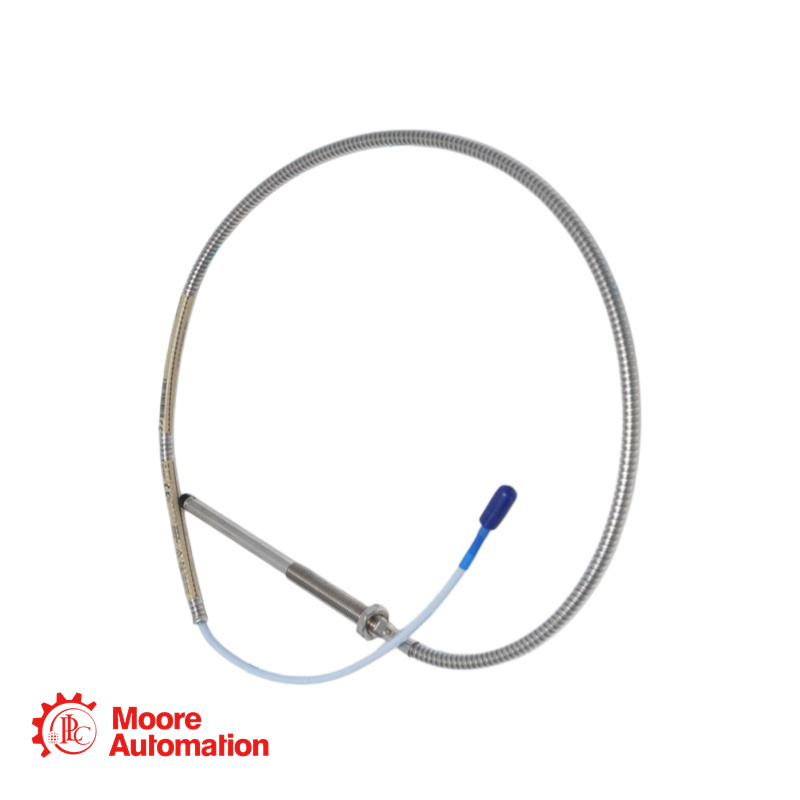

Sonda de proximidad Bently Nevada - 330104-09-18-05-01-05

Especificación 330104-09-18-05-01-05

▶Monitorización de vibraciones del compresor: Proporciona una medición fiable de las vibraciones del eje en compresores centrífugos y axiales, especialmente en aquellos que operan en zonas peligrosas donde se requieren homologaciones ATEX/IECEx.
▶Monitorización de la posición de empuje de la turbina de vapor: Monitoriza la posición del eje axial para detectar el desgaste de los cojinetes de empuje, lo que ayuda a prevenir daños catastróficos en la turbina.
▶Sistemas de protección contra exceso de velocidad: Se utilizan como parte de los sistemas de tacómetro o de detección de exceso de velocidad.
▶Supervisión de los cojinetes del generador: La armadura de acero inoxidable proporciona protección adicional para los cables en aplicaciones de generadores donde estos pueden estar expuestos a altas temperaturas o abrasión física.
▶Instalaciones de modernización: Con su rosca M10 x 1 y una longitud total de 5,0 metros, esta sonda es compatible con los sistemas 3300 XL existentes y puede reemplazar las sondas de 5 mm u 8 mm de la serie 3300 que no son XL, manteniendo la intercambiabilidad.

P: ¿Cuáles son las dimensiones mecánicas de esto? 330104-09-18-05-01-05 ¿sonda?
▶A: Esta sonda tiene una longitud total de la carcasa de 180 mm (Opción B) y una longitud sin rosca de 90 mm (Opción A). La longitud sin rosca debe ser al menos 20 mm menor que la longitud de la carcasa, condición que se cumple (90 mm ≤ 160 mm).
P: ¿Cuál es el requisito de longitud total del sistema para esto? 330104-09-18-05-01-05 ¿sonda?
▶A: Esta sonda tiene una longitud total de 5,0 metros (Opción C). Está diseñada para usarse con un sensor Proximitor de 5 metros (por ejemplo, 330180-50, -51 o -52). Al usarla con un cable de extensión, la longitud combinada de la sonda y el cable debe ser igual a la longitud total del sensor Proximitor.
P: ¿Cómo es la armadura en este? 330104-09-18-05-01-05 ¿Instalación de sonda de beneficio?
▶A: La armadura flexible de acero inoxidable (AISI 302 o 304 con cubierta exterior de FEP) protege el cable de la sonda contra la abrasión mecánica, los bordes afilados y los impactos físicos. Esto resulta especialmente beneficioso al tender cables a través de conductos, espacios reducidos o zonas propensas al desgaste.
P: ¿Cuál es el diámetro mínimo del eje recomendado para esto? 330104-09-18-05-01-05 ¿sonda?
▶A: El diámetro mínimo recomendado del eje es de 76,2 mm (3 pulgadas). Para mediciones de vibración radial o de posición en ejes con diámetros inferiores a este, el factor de escala puede variar.
P: ¿Puede esto? 330104-09-18-05-01-05 ¿La sonda debe utilizarse con el soporte de montaje roscado de resina fenólica?
▶A: Sí. El soporte de montaje roscado de resina fenólica (número de pieza 27474-04) está disponible para roscas M10 x 1 y se recomienda cuando se requiere un aislamiento eléctrico adicional desde el lugar de montaje, como en aplicaciones de cojinetes de generadores y motores eléctricos.
