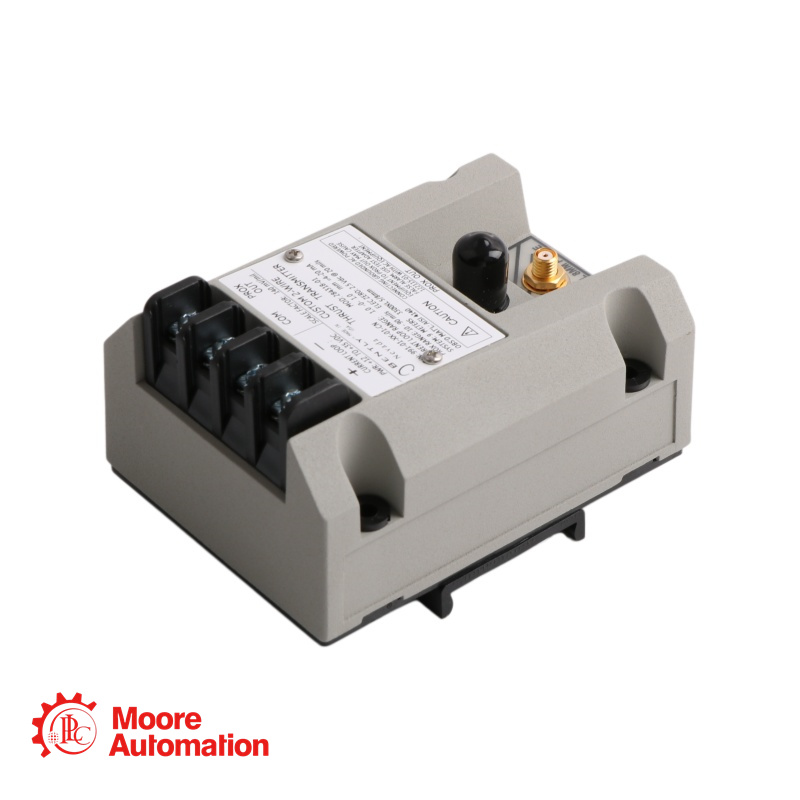

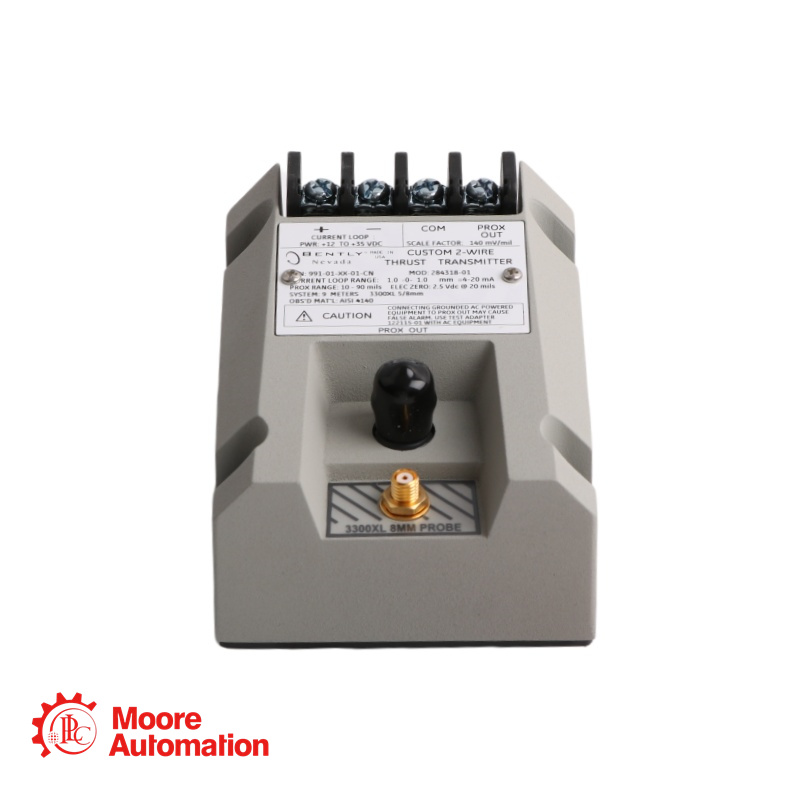

El modelo 991-01-XX-01-CN MOD:284318-01 es un transmisor de empuje de dos cables alimentado por bucle que acepta la entrada de una sonda de proximidad 3300 NSv para proporcionar una señal de 4-20 mA proporcional al desplazamiento axial (posición de empuje).
Marca :
Bently NevadaNúmero de parte :
991-01-XX-01-CN MOD:284318-01Peso :
0.44kgDimensión :
10x7.3x6cmPaís de origen :
USACódigo hs :
8537101190Descripción :
Thrust Transmitter
¿Cómo obtener el precio? Contáctenos a continuación: Frida Correo electrónico: Teléfono WhatsApp /WeChat:
991-01-XX-01-CN MOD:284318-01 Descripción general
Número de pieza 991-01-XX-01-CN MOD:284318-01 Tipo de producto Transmisor de empuje Familia de productos 991 Transmisor de empuje Estado Nuevo, original, con sello de fábrica. Garantía 1 año después de la entrega de la mercancía
El 991-01-XX-01-CN MOD:284318-01 Es un transmisor de empuje de dos cables, alimentado por bucle, que acepta la entrada de una sonda de proximidad NSv 3300 para proporcionar una señal de 4-20 mA proporcional al desplazamiento axial (posición de empuje).El 991-01-XX-01-CN MOD:284318-01 El transmisor acondiciona la señal en unidades de ingeniería apropiadas proporcionales a la posición axial del eje1 y la proporciona como una señal estándar de la industria de 4 a 20 mA para la entrada al sistema de control donde se produce la alarma y la lógica de protección de la maquinaria.
991-01-XX-01-CN MOD:284318-01Parámetros
991-AA-BB-CC-DD: 991-01-XX-01-CN MOD:284318-01 A: Opción a gran escala 01: 0-1 milésimas B: Opción de longitud del sistema XX: Especificado por el cliente (opciones: 05=5 m, 07=7 m) C: Opción de montaje 01: Clips para carril DIN de 35 mm D: Opción de aprobación de la agencia CN: Aprobación específica para China (CCC/NEPSI)
Requisitos de alimentación: Entrada de +12 a +35 Vcc en el terminal del transmisor.
Señal de salida: 4-20 mA proporcional en todo el rango de escala completa especificado (configuración de 2 hilos).
Rango a escala completa: 25-0-25 milésimas de pulgada (punto cero central para la posición de empuje)
Precisión del bucle: Dentro de ±1,5% en el rango de escala completa especificado (típico).
Resistencia máxima del bucle: 1000 Ω incluyendo el cable a 35 Vcc.
Factor de escala PROX OUT: 7,87 mV/μm (200 mV/mil) ±6,5 % típico
Impedancia de PROX OUT: Impedancia de salida de 10 kΩ calibrada para una carga de 10 MΩ
Rango lineal (salida de proximidad): 0,25 a 1,65 mm (10 a 65 mils)
No está bien/Anulación de señal: La salida va a <3,6 mA dentro de los 100 μs después de la condición Not OK
Temperatura de funcionamiento (transmisor): -35 °C a +85 °C (-31 °F a +185 °F)
Temperatura de funcionamiento (sonda): -52 °C a +177 °C (-62 °F a +351 °F)
Preguntas frecuentes sobre 991-01-XX-01-CN MOD:284318-01
1. ¿Cuál es la aplicación principal para el? 991-01-XX-01-CN MOD:284318-01 ¿Transmisor de empuje?
Está destinado principalmente a fabricantes de equipos originales (OEM) de compresores de aire centrífugos, bombas pequeñas, motores o ventiladores que necesiten proporcionar una señal simple de desplazamiento axial proporcional (empuje) de 4-20 mA como entrada para su sistema de control de maquinaria.
2. ¿Qué indica el código de aprobación "-CN"?
El código "-CN" indica que este transmisor está certificado para su uso en China con aprobaciones específicas de organismos reguladores chinos, incluidos CCC (Certificación Obligatoria de China) y/o NEPSI (Centro Nacional de Supervisión e Inspección para la Protección contra Explosiones y la Seguridad de la Instrumentación) para su uso en lugares peligrosos.
3. ¿Cuál es el ajuste correcto de la separación para la sonda?
El ajuste y el rango de la sonda son cruciales para la medición de la posición de empuje. Una configuración incorrecta de la separación de la sonda puede impedir que el transmisor alcance la escala completa, tanto en sentido normal como en sentido contrario. La sonda debe estar correctamente ajustada para operar dentro del rango lineal de 0,25 a 1,65 mm (10 a 65 milésimas de pulgada) con respecto al objetivo.
4. ¿Qué ocurre si la sonda de proximidad falla o tiene una conexión suelta?
La señal PROX OUT no está aislada del bucle de 4-20 mA y su fase está invertida. Para conectar de forma segura equipos de diagnóstico alimentados por CA, debe utilizar el adaptador de prueba 990/991 (122115-01), que proporciona aislamiento y corrige la polaridad de la señal.
5. ¿Cómo conecto un equipo de diagnóstico (como un osciloscopio) a la salida PROX OUT?
La señal PROX OUT no está aislada del bucle de 4-20 mA y su fase está invertida.
6.¿Cuáles son las limitaciones del uso de un? 991-01-XX-01-CN MOD:284318-01 ¿Transmisor de empuje comparado con un sistema de monitoreo completo?
Si bien la señal de 4-20 mA es útil para alertar sobre la posición de empuje y las tendencias, no admite funciones de monitorización avanzadas como la desactivación del canal OK temporizado, la derivación de peligro o la multiplicación de disparos.
