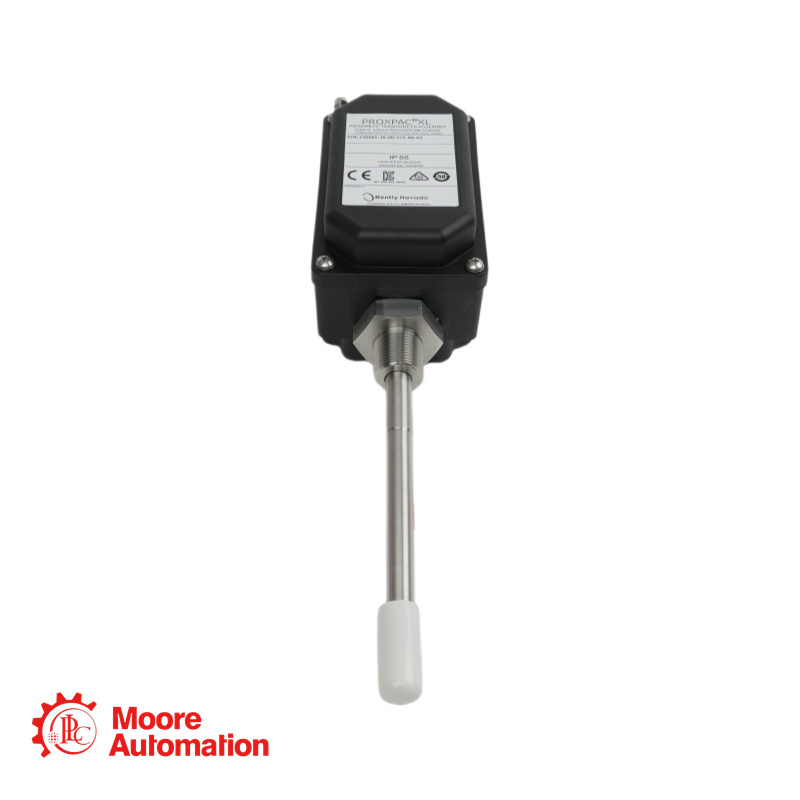

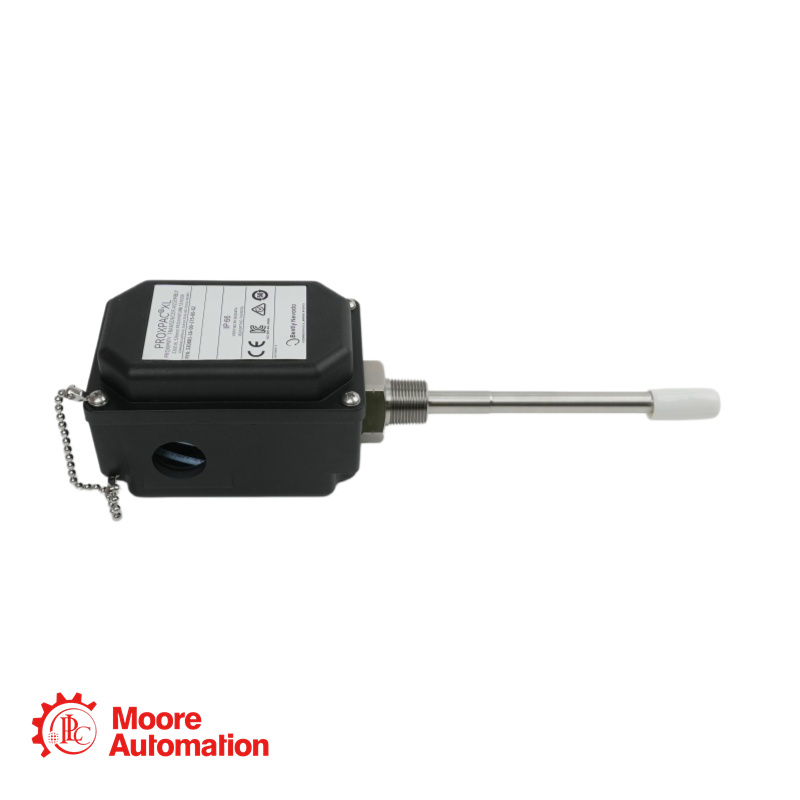

Transductor de proximidad Bently Nevada 330881-16-10-110-06-02, métrico

Parámetro

Especificación

Número de modelo

330881-16-10-110-06-02

Marca / Serie

Bently Nevada PROXPAC XL (Configuración métrica)

Tipo de sistema

Carcasa integrada con sensor Proximitor® 3300 XL + sonda 3300 XL de 8 mm

Tipo de sonda

Sonda 3300 XL de 8 mm con Cable triaxial fijo de 1 metro

Opción de investigación y aprobación

16 – Sonda 3300 XL de 8 mm sin homologaciones

Adaptador separador (dimensión B)

10 – 100 mm (mínimo: 40 mm / máximo: 200 mm, pedidos en incrementos de 10 mm)

Penetración de la sonda (dimensión C)

110 – 110 mm (mínimo: 25 mm / máximo: 760 mm, pedido en incrementos de 1 mm)

Opción de accesorios

06 – Un racor NPT de 3/4-14 + un reductor SST de 3/4-14 NPT a 1/2-14 NPT + dos tapones

Opción de rosca de montaje

02 – 3/4-14 NPT (necesario al pedir el adaptador separador)

Rango lineal

2 mm (80 milésimas de pulgada)

Factor de escala incremental (ISF)

7,87 V/mm (200 mV/mil) ±5%

Ajuste de separación recomendado

1,27 mm (50 milésimas de pulgada)

Fuente de alimentación

-17,5 Vcc a -26 Vcc (sin barreras) / -23 Vcc a -26 Vcc (con barreras)

Longitud máxima del cableado de campo

305 m (1000 pies) – Cable triaxial blindado de 3 conductores (16–24 AWG)

Clasificación de la carcasa

Tipo 4X, IP66 (BASEEFA T07/0709)

Temperatura de funcionamiento (carcasa)

-52°C a +100°C (-62°F a +212°F)

Temperatura de funcionamiento (punta de la sonda)

-52°C a +177°C (-62°F a +351°F)

¿Cuál es la diferencia entre los modelos 330800 (inglés) y 330881 (métrico)?

La serie 330881 es la versión métrica del PROXPAC XL. Si bien ambos utilizan la misma sonda y la tecnología Proximitor®, la serie 330881 especifica el adaptador de separación (dimensión B) y la penetración de la sonda (dimensión C) en milímetros en lugar de pulgadas. La selección de opciones de rosca de montaje también difiere para adaptarse a los requisitos métricos o NPT.

¿Este modelo incluye homologaciones para zonas peligrosas?

No. La opción "16" indica una sonda 3300 XL de 8 mm sin homologaciones. Si se requieren certificaciones para áreas peligrosas (ATEX, IECEx, cNRTLus), deberá seleccionar la opción "28" (Múltiples homologaciones). Esta configuración no homologada es adecuada para instalaciones de uso general o en entornos no peligrosos.

¿Cuál es la penetración efectiva de la sonda después de la instalación?

Con un adaptador separador (B = 100 mm) y una penetración de sonda (C = 110 mm), la dimensión total "B + C" representa la distancia de ajuste medio entre la superficie de montaje y la superficie objetivo. El manguito roscado permite un ajuste de ±12,7 mm (±0,5 pulg.) desde este punto. Si la dimensión combinada supera los 305 mm (12 pulg.), se recomienda un soporte adicional del manguito cerca de la sonda para evitar efectos de resonancia.

¿Cuál es la longitud máxima del cableado de campo para este conjunto?

Puede utilizar hasta 305 metros (1000 pies) de cable triaxial blindado de 3 conductores (16–24 AWG) entre el conjunto PROXPAC XL y su sistema de monitorización.

¿Qué accesorios para conductos se incluyen con la opción “06”?

La opción de accesorios 06 incluye:
Un accesorio NPT de 3/4-14
Un reductor de acero inoxidable de 3/4-14 NPT a 1/2-14 NPT
Dos tapones ciegos
Esta configuración ofrece flexibilidad para conectar conductos estándar de 3/4 de pulgada o reducirlos a NPT de 1/2 pulgada cuando se requieren entradas de conducto más pequeñas.
