Conjunto de transductor Bently Nevada 330881-16-10-100-03-02 PROXPAC XL

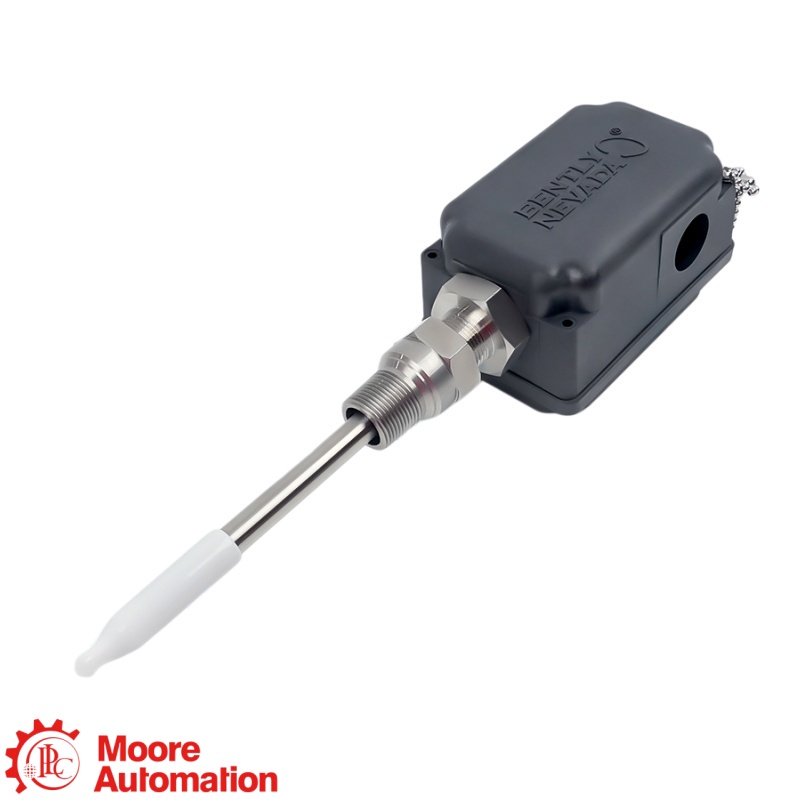

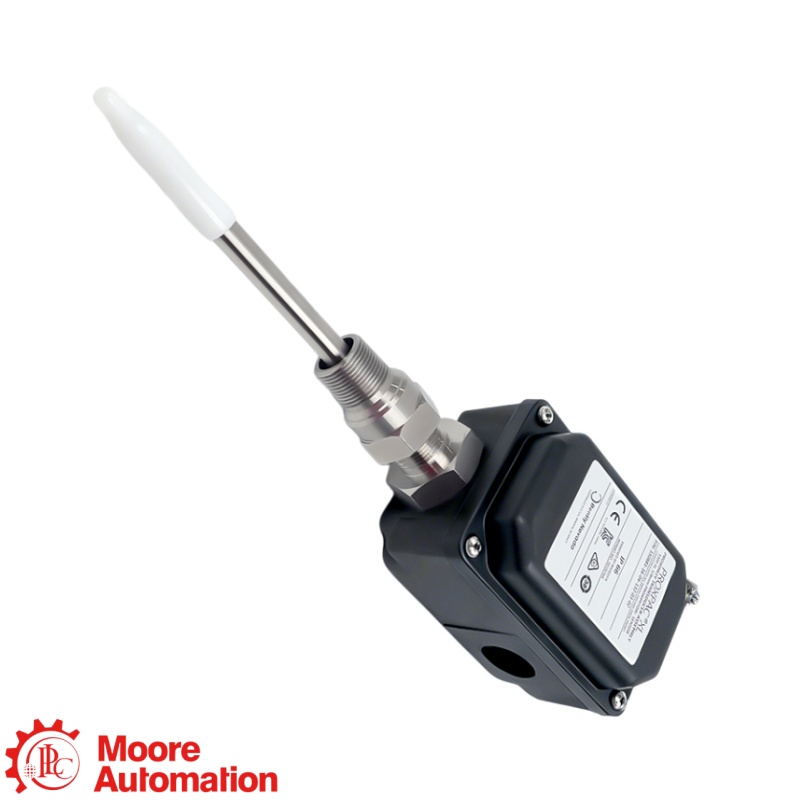

330881-16-10-100-03-02 Se trata de un transductor de proximidad Bently Nevada PROXPAC XL que integra una sonda 3300 XL de 8 mm y un sensor Proximitor para la medición de la posición y la vibración del eje sin contacto. Su sonda no homologada, con una separación de 100 mm, una penetración de 100 mm, un racor M20 y una rosca NPT de 3/4-14, debe ser compatible con un canal de monitorización de 200 mV/mil.

330881-16-10-100-03-02 Se trata de un conjunto métrico PROXPAC XL en el que -16 selecciona una sonda 3300 XL de 8 mm sin homologaciones, -10 especifica un adaptador de separación de 100 mm y -100 especifica una penetración de sonda de 100 mm. Estos campos de configuración determinan la instalación física y el estado de homologación, por lo que deben coincidir con la carcasa de la máquina y los requisitos del emplazamiento.

330881-16-10-100-03-02 Utiliza la opción de sonda -16 sin homologación para zonas peligrosas, mientras que la versión -28 utiliza una sonda con múltiples homologaciones. Ambos conjuntos realizan mediciones de vibración o posición sin contacto, pero no son automáticamente intercambiables cuando se requiere certificación para zonas peligrosas.

330881-16-10-100-03-02 Se trata de un transductor de proximidad autónomo con el sensor Proximitor integrado en la carcasa, por lo que no se necesita un cable de extensión independiente entre la sonda y el Proximitor. Aun así, requiere un cableado de campo correctamente blindado conectado a un monitor compatible, además de cumplir con las condiciones de alimentación, objetivo y distancia especificadas.

330881-16-10-100-03-02 Requiere de -17,5 a -26 V CC con un máximo de 12 mA sin barreras, o de -23 a -26 V CC con barreras. Su salida de 7,87 V/mm y su rango lineal de 2 mm requieren una entrada de monitor compatible, un sistema de barreras, cableado de campo blindado y material objetivo.

330881-16-10-100-03-02 Incluye un adaptador separador de 100 mm, una penetración de sonda de 100 mm, un racor M20, dos tapones y una rosca de montaje NPT de 3/4-14. Antes de la instalación, verifique el espacio libre de la carcasa de la máquina, el tamaño y el material del objetivo, la separación de la sonda, la entrada del conducto y la geometría de montaje exacta.

330881-16-10-100-03-02 Se debe incluir en la cotización el código de pedido completo, fotos claras de la placa de identificación y de la instalación, la cantidad, el destino, el modelo del monitor, la alimentación eléctrica y la configuración de las barreras, los requisitos para áreas peligrosas, las dimensiones de montaje y los detalles de los conductos. Estos datos permiten verificar el conjunto del transductor configurado y sus límites de compatibilidad antes del suministro.
