Especificación

Número de pieza: 330881-16-00-205-00-02

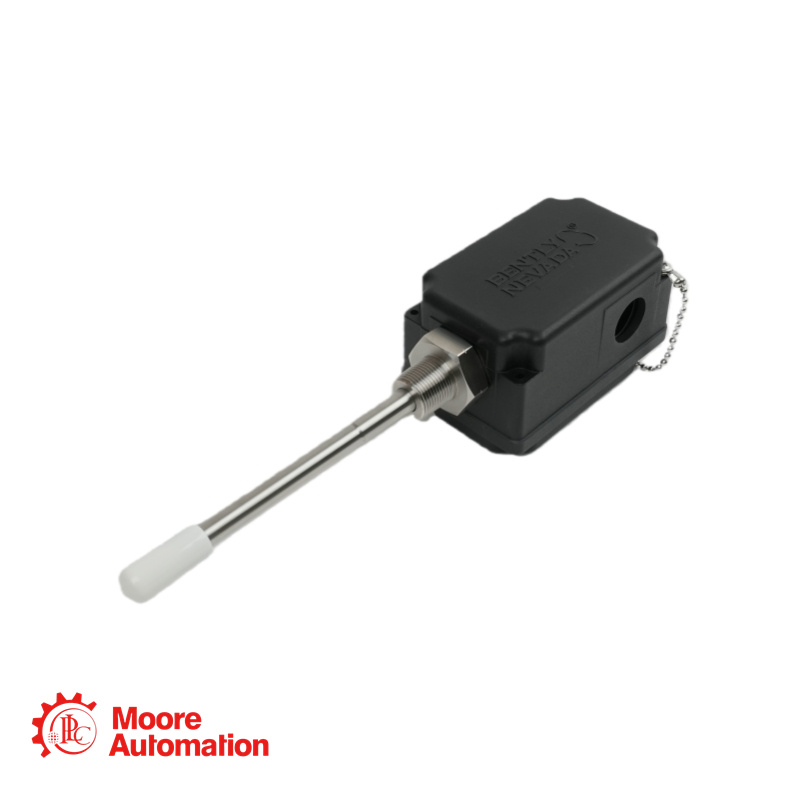

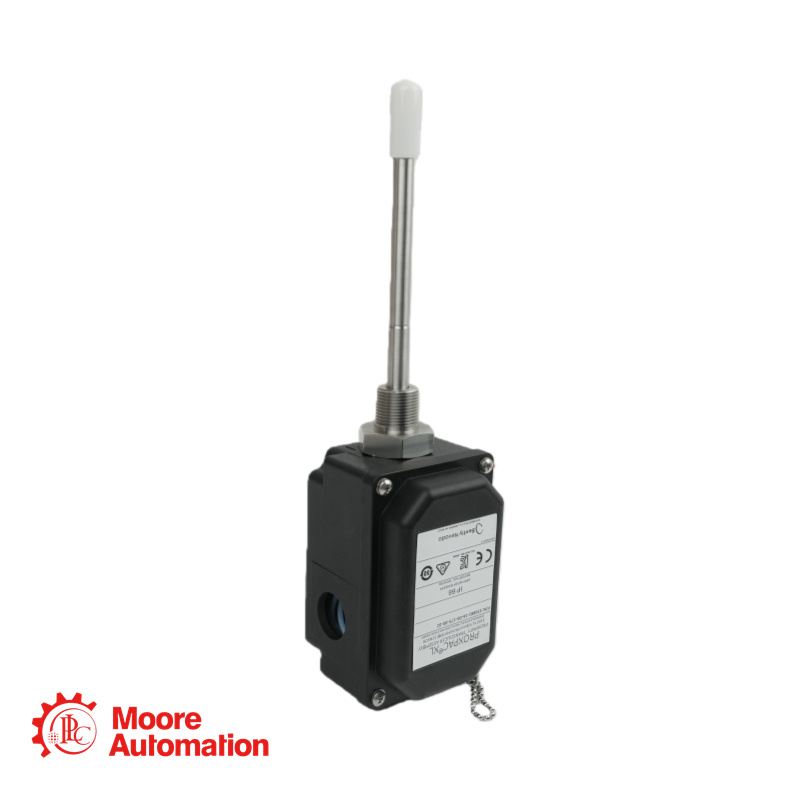

Tipo de producto: Conjunto de transductor de proximidad PROXPAC XL, versión métrica.
Configuración de montaje: Conjunto completo, listo para instalar, que incluye una sonda 3300 XL de 8 mm, un sensor Proximitor 3300 XL integrado en la tapa de la carcasa y todos los componentes mecánicos necesarios.
Opción de sonda y aprobaciones (AA): 16 = Sonda 3300 XL de 8 mm instalada, sensor Proximitor sin aprobaciones para áreas peligrosas (CSA, ATEX, IECEx).
Opción de adaptador separador (BB): 00 = Sin adaptador separador. La carcasa se monta directamente a través del manguito exterior.
Opción de penetración de la sonda (CCC): 205 = 205 mm. Esta es la longitud del manguito de acero inoxidable de la sonda (dimensión "C"), que representa la distancia prevista desde la superficie de montaje de la carcasa hasta la punta de la sonda (posición intermedia). El manguito permite un ajuste axial final de ±12,7 mm (0,5 pulg).
Opción de accesorios (DD): 00 = No se suministran accesorios para conductos. El conjunto incluye dos tapones ciegos y dos arandelas para sellar los puertos de entrada de conductos no utilizados en la carcasa.
Opción de rosca de montaje (EE): 02 = Rosca de montaje métrica M24 X 3 en el conjunto del manguito exterior.

Preguntas frecuentes sobre el producto

P: Nuestra instalación requiere que la punta de la sonda esté exactamente a 150 mm de la brida de montaje. La opción más cercana de "Penetración de la sonda" (dimensión C) es de 145 mm o 155 mm. ¿Cómo podemos lograr los 150 mm exactos?

A: La dimensión "C" (p. ej., 205 mm en su pieza) es un ajuste intermedio. El manguito roscado de la sonda permite un ajuste fino de ±12,7 mm (0,5 pulgadas) después de la instalación. Por lo tanto, debe pedir la opción de 145 mm (C=145). Durante la instalación, deberá enroscar el conjunto de la sonda aproximadamente 5 mm más fuera del manguito para lograr la posición final de la punta de 150 mm. Siempre pida la siguiente longitud estándar más pequeña y ajuste hacia afuera.

P: ¿Podemos pedir una sonda de repuesto por separado para el PROXPAC XL? ¿Es un reemplazo sencillo en el lugar de instalación?

R: Sí, hay sondas de repuesto disponibles (por ejemplo, PN 330106-05-30-10-02-00 para sistema métrico, no homologado). Sin embargo, el reemplazo no es un simple cambio en campo como en un sistema con conectores. Para reemplazar la sonda se requiere:
Desconectar el cableado de campo y abrir la carcasa.
Desconectar las conexiones internas cableadas entre el cable de la sonda antigua y el bloque de terminales del Proximitor.
Retirar el conjunto completo de sonda/manguito de la carcasa.
Instalar el nuevo conjunto de sonda/manguito y volver a realizar las conexiones del cableado interno.
Volver a ajustar la separación de la sonda y volver a sellar la carcasa.
Se trata de un procedimiento más complejo que debe realizarse con cuidado, siguiendo el manual, para mantener el sellado ambiental y la calibración.

P: Necesitamos instalar esto en una zona peligrosa de Zona 2. El número de pieza termina en -00 para su aprobación. ¿Podemos usarlo si lo instalamos con las barreras de seguridad adecuadas según los planos?

R: No. La opción -00 (A=16) indica que el sensor Proximitor integrado se suministra sin las certificaciones necesarias para zonas peligrosas. Incluso si se utilizan correctamente las barreras de seguridad externas, el dispositivo (Proximitor) carece del marcado requerido (p. ej., Ex nA IIC Gc). Para la Zona 2, debe solicitar el conjunto con la opción de Aprobaciones Múltiples para el Proximitor. Esta sería la referencia 330881-28-00-205-00-02 (donde A=28).
