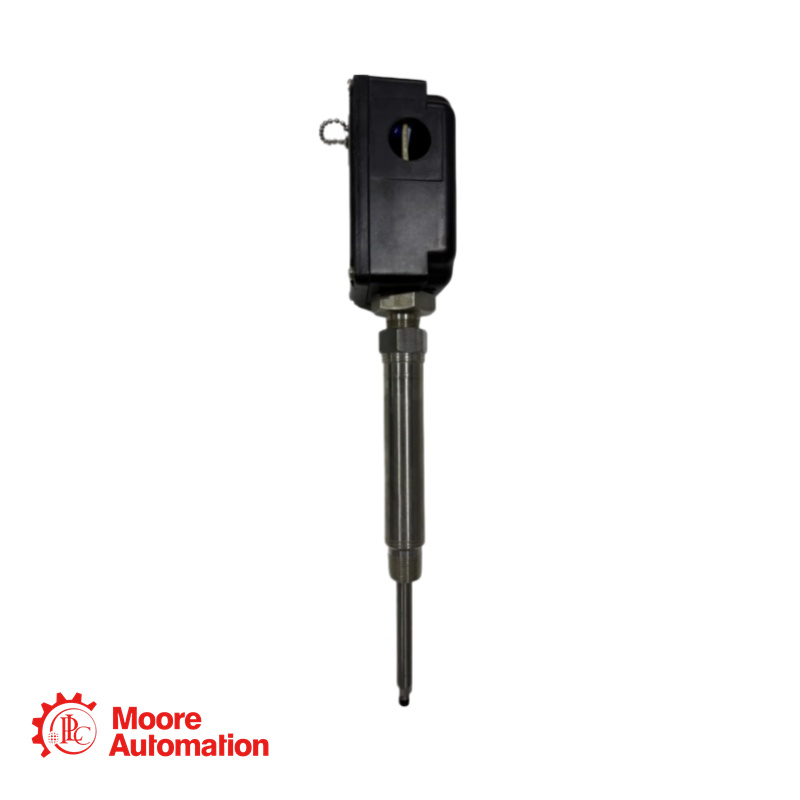

Conjunto de transductor de proximidad Bently Nevada 330800-28-00-085-03-02

Parámetro

Especificación

Número de modelo

330800-28-00-085-03-02

Marca / Serie

Bentley Nevada PROXPAC XL

Tipo de sistema

Carcasa integrada con sensor Proximitor® 3300 XL + sonda 3300 XL de 8 mm

Tipo de sonda

Sonda 3300 XL de 8 mm con Cable triaxial fijo de 1 metro

Rango lineal

2 mm (80 milésimas de pulgada)

Factor de escala incremental (ISF)

7,87 V/mm (200 mV/mil) ±5%

Ajuste de separación recomendado

1,27 mm (50 milésimas de pulgada)

Fuente de alimentación

-17,5 Vcc a -26 Vcc (sin barreras) / -23 Vcc a -26 Vcc (con barreras)

Longitud máxima del cableado de campo

305 m (1000 pies) – Cable triaxial blindado de 3 conductores (16–24 AWG)

Clasificación de la carcasa

Tipo 4X, IP66 (BASEEFA T07/0709)

Temperatura de funcionamiento (carcasa)

-52°C a +100°C (-62°F a +212°F)

Temperatura de funcionamiento (punta de la sonda)

-52°C a +177°C (-62°F a +351°F)

Autorizaciones para áreas peligrosas

ATEX/IECEx: Ex ia IIC T4/T5 Ga; cNRTLus: Clase I, Zona 0, Grupos A, B, C, D

Material de vivienda

Termoplástico PPS reforzado con fibra de vidrio y resistente a los rayos UV, con fibras conductoras.

Material de la caja de la sonda

Acero inoxidable AISI 304

Peso total del sistema

1,44 kg (3,2 lb) típico

¿Cuál es la principal ventaja de un PROXPAC XL sobre un sistema de sonda estándar 3300 XL de 5/8 mm?

El PROXPAC XL integra la punta de la sonda y el sensor Proximitor® en una única carcasa sellada. Esto elimina la necesidad de un cable de extensión y una caja de montaje del sensor independiente. El resultado es un sistema más compacto y robusto con menos puntos de conexión, lo que mejora la fiabilidad y simplifica la instalación, especialmente en entornos hostiles o peligrosos.

¿Cuál es el rango lineal efectivo y el factor de escala para este ensamblaje?

El sistema proporciona un rango lineal de 2 mm (80 mil), comenzando aproximadamenteAproximadamente a 0,25 mm (10 mils) del objetivo. El factor de escala incremental estándar (ISF) es de 7,87 V/mm (200 mV/mil), con un error de intercambiabilidad de solo ±5 % en todo el rango.

¿Qué certificaciones posee el modelo 330800-28-00-085-03-02?

La opción “28” en el número de pieza indica múltiples aprobaciones. Incluye ATEX/IECEx para entornos de gas de las zonas 0, 1 y 2 (Ex ia y Ex nA) y cNRTLus para las clases I, II y III, divisiones 1 y 2, y las zonas 0 y 2. Consulte siempre el certificado específico para obtener clasificaciones de temperatura detalladas (T4/T5) y parámetros de la entidad.

¿Se puede utilizar este sistema en ejes con diámetros inferiores a 50,8 mm (2,0 pulgadas)?

Para mediciones de vibración radial en ejes de menos de 76,2 mm (3,0 pulgadas), el factor de escala puede variar. Para diámetros de eje inferiores a 50,8 mm (2,0 pulgadas), la interacción entre sistemas de transductores independientes (diafonía) puede superar los 50 mV.

¿Cuál es la longitud máxima permitida del cableado de campo entre este conjunto y el monitor?

Puede utilizar hasta 305 metros (1000 pies) de cable triaxial blindado de 3 conductores (16-24 AWG) entre el conjunto PROXPAC XL y su sistema de monitorización.
