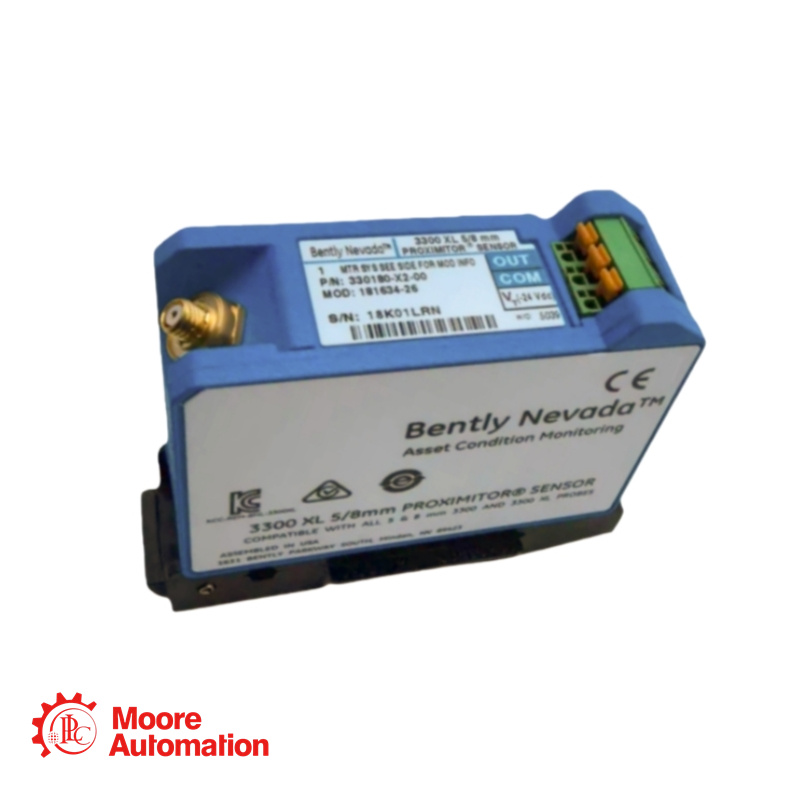

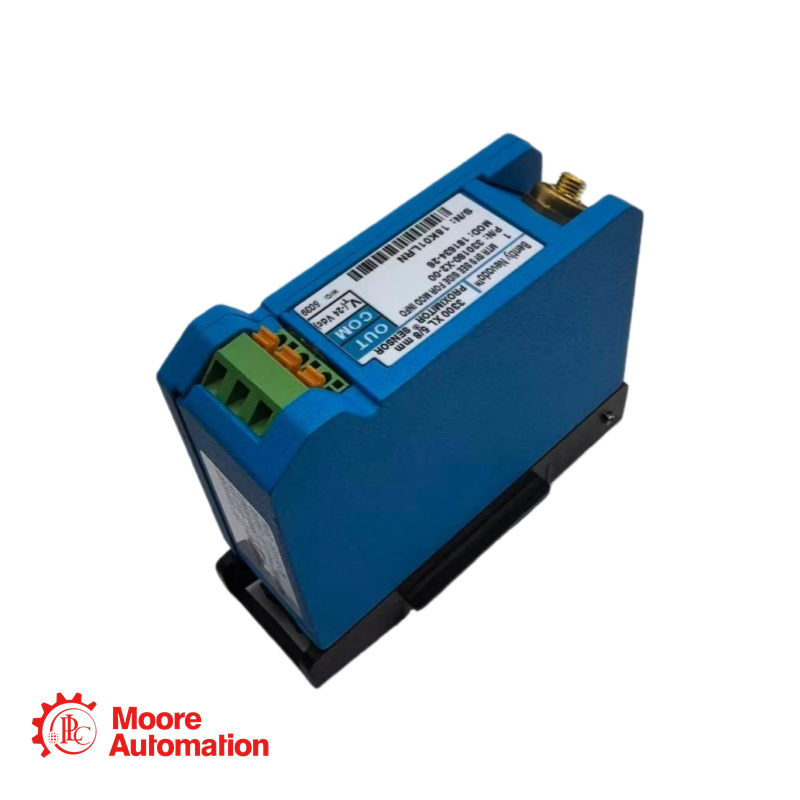

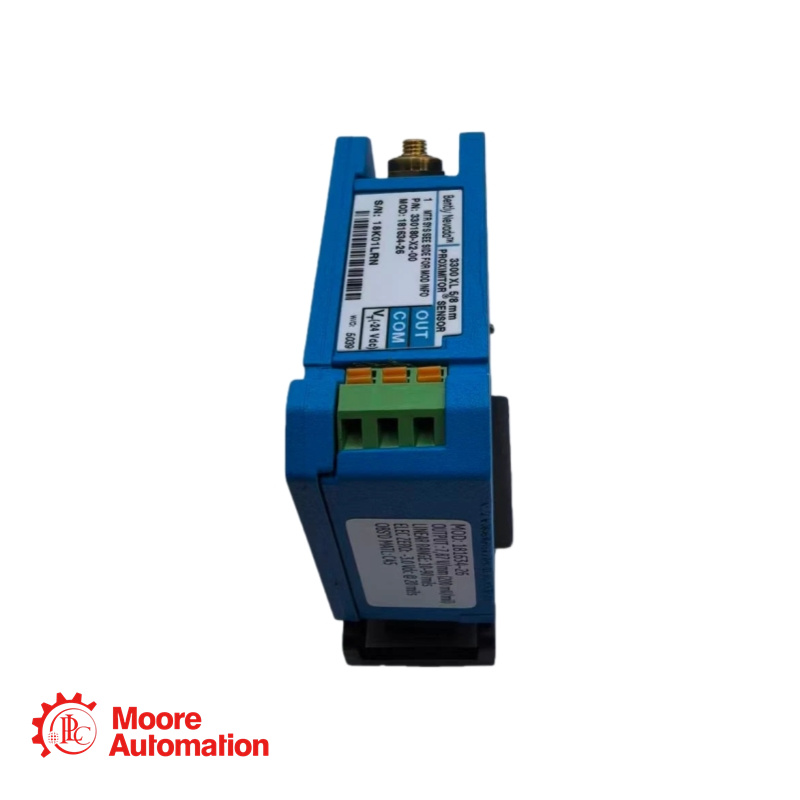

Sensor de proximidad Bently Nevada 330180-X2-00 MOD:181634-02

Descripción

Especificación

El sensor de proximidad Bently Nevada 330180 incorpora numerosas mejoras con respecto a diseños anteriores. Su embalaje permite su uso en instalaciones de carril DIN de alta densidad. También puede montarse en una configuración tradicional de montaje en panel, donde comparte la misma base de montaje de 4 orificios que los diseños anteriores de sensores de proximidad. La base de montaje para ambas opciones proporciona aislamiento eléctrico y elimina la necesidad de placas aisladoras independientes. El sensor de proximidad 3300 XL es altamente inmune a las interferencias de radiofrecuencia, lo que permite su instalación en carcasas de fibra de vidrio sin sufrir efectos adversos de las señales de radiofrecuencia cercanas. La inmunidad mejorada a RFI/EMI del sensor de proximidad 3300 XL cumple con las certificaciones del marcado CE europeo sin necesidad de conductos blindados especiales ni carcasas metálicas, lo que resulta en una instalación más sencilla y costosa.

Longitud y configuración de montajeDuración: Longitud del sistema de 1,0 metro (3,3 pies) sin hardware de montaje incluido (Opción X2).
Aprobaciones de agencia: No se requieren certificaciones de agencia específicas (Opción 00).
Entrada eléctrica: Acepta una sonda de proximidad sin contacto serie 3300 de 5 mm o 3300 XL de 8 mm y un cable de extensión.
Fuente de alimentación: Requiere de -17,5 VCC a -26 VCC cuando se instala con un circuito no inflamable según el plano 140979, con un consumo máximo de 12 mA. Funciona de -23 VCC a -26 VCC con barreras. El funcionamiento a temperaturas superiores a -23,5 VCC puede reducir el alcance lineal.
Sensibilidad de suministro: Menos de 2 mV de cambio en el voltaje de salida por cada voltio de cambio en el voltaje de entrada.
Resistencia de salida: 50 Ω.
Rango de temperatura (operativo): -52 °C a +100 °C (-62 °F a +212 °F).
Rango de temperatura (almacenamiento): -52 °C a +105 °C (-62 °F a +221 °F).
Respuesta de frecuencia: (0 a 10 kHz), +0, -3 dB, con hasta 305 metros (1000 pies) de cableado de campo.
