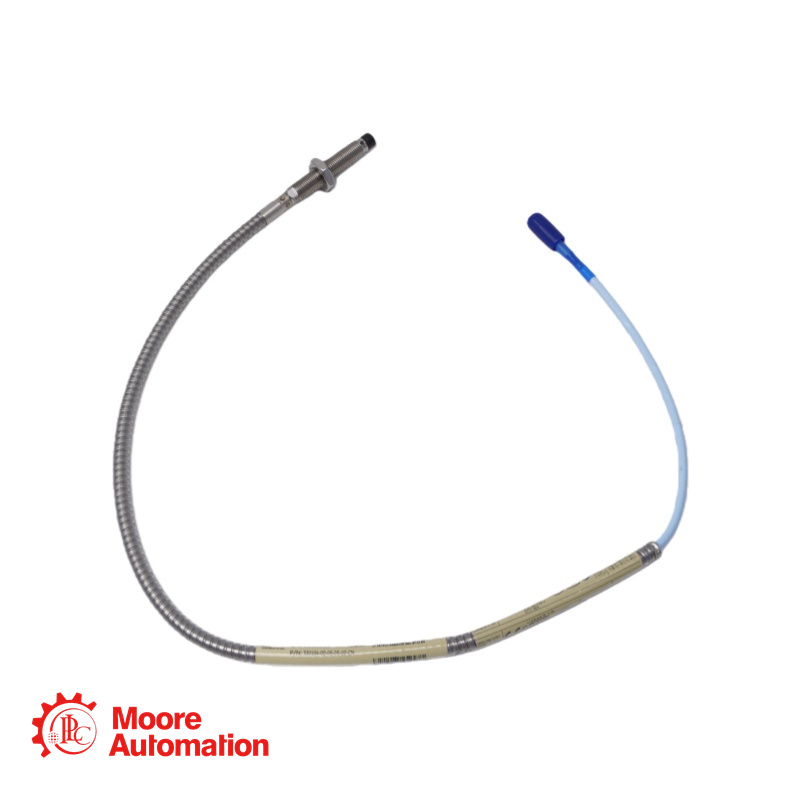

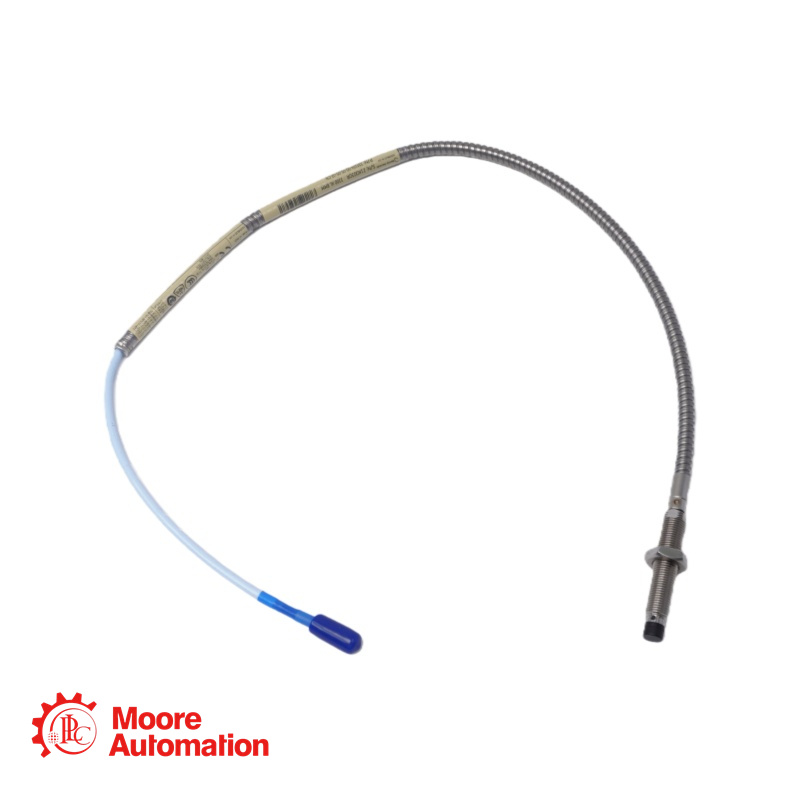

Sonda de proximidad Bently Nevada 330104-00-05-05-01-05, métrica

Contáctanos

Ventas:

Teléfono/
WhatsApp:

Ecorreo:

DIRECCIÓN:

Frida

+86 15359408275

sales5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificación

Tipo de producto: Sonda de proximidad 3300 XL de 8 mm
Tipo de rosca: Rosca métrica M10 x 1
Blindaje: Sí, con blindaje de acero inoxidable (AISI 302/304) con cubierta exterior de FEP.
Tipo de carcasa: Montaje estándar
Longitud sin rosca (Opción AA): 00 = 0 mm (Debe ser al menos 20 mm menor que la longitud de la carcasa)
Longitud total de la caja (Opción BB): 05 = 50 mm
Longitud total de la sonda (Opción CC): 05 = 0,5 metros (1,6 pies) de cable integral
Tipo de conector y cable (Opción DD): 01 = Conector coaxial miniatura ClickLoc con protector de conector instalado, cable triaxial estándar con aislamiento FEP.
Aprobación de la agencia (Opción EE): 05 = Aprobaciones CSA, ATEX e IECEx para uso en áreas peligrosas
Diámetro de la punta de la sonda: 8,0 mm (0,31 pulgadas)
Material de la punta de la sonda: Sulfuro de polifenileno (PPS)
Material de la carcasa de la sonda: Acero inoxidable AISI 303 o 304 (SST)
Especificaciones del cable: Triaxial de 75 ohmios, con aislamiento de fluoroetileno propileno (FEP). Temperatura nominal estándar (no ETR).
Armadura de cable: Acero inoxidable flexible AISI 302 o 304 con cubierta exterior de FEP.
Material del conector: Latón chapado en oro o cobre berilio chapado en oro, tipo ClickLoc.
Rango de temperatura de funcionamiento (estándar): -52 °C a +177 °C (-62 °F a +350 °F)
Resistencia a la tracción (de la carcasa de la sonda al cable): 330 N (75 lbf) de capacidad nominal máxima.
Resistencia eléctrica (R_PROBE) para cable de 0,5 m: 7,45 ± 0,50 ohmios (entre el conductor central y el conductor exterior)
Compatibilidad del sistema: Intercambiable eléctrica y físicamente con otros componentes del sistema de 5 mm y 8 mm de la serie 3300 que no sean XL. Forma parte del sistema de transductor de proximidad 3300 XL de 8 mm.
Caras planas para llave: 8 mm para roscas M10

Preguntas frecuentes sobre el producto

P: Tenemos sondas y cables de 8 mm de la serie 3300 que no son XL. ¿Podemos usar el nuevo sensor Proximitor 3300 XL con ellos sin necesidad de recalibrar el sistema ni sufrir pérdida de rendimiento?

Sí, los componentes del 3300 XL son totalmente compatibles e intercambiables con los componentes 3300 de 5 mm y 8 mm que no son XL. Puede conectar sus sondas y cables de extensión existentes a un nuevo sensor Proximitor 3300 XL. Sin embargo, tenga en cuenta que la combinación de componentes XL y no XL limita el rendimiento general del sistema a las especificaciones del sistema 3300 anterior que no es XL. Para un rendimiento óptimo (cumplimiento de las especificaciones API 670 y mayor intercambiabilidad), se recomienda utilizar un sistema 3300 XL completo.

P: Nuestra aplicación consiste en medir la vibración radial en una turbina de vapor. El espacio para montar la sonda es muy reducido y es posible que una sonda de 8 mm no quepa. ¿Podemos usar una sonda de 5 mm con el sistema 3300 XL de 8 mm?

Sí, puede usar una sonda de 5 mm de la serie 3300 con el sensor y los cables Proximitor 3300 XL de 8 mm, ya que son eléctricamente compatibles. Sin embargo, es importante destacar que la sonda de 5 mm no reduce el espacio libre lateral ni la distancia entre puntas requeridos en comparación con una sonda de 8 mm; simplemente tiene un cuerpo de menor diámetro. Si su limitación es el espacio radial (vista lateral), debería considerar el sistema transductor de proximidad 3300 NSV (vista lateral estrecha).

P: Necesitamos monitorizar la posición de empuje, y dos sondas se montarán muy cerca una de la otra axialmente. ¿Cuál es la distancia mínima entre las puntas para evitar interferencias de señal (diafonía)?

A: Para mediciones de posición axial, debe mantener una separación mínima de al menos 40 mm (1,6 pulg.) entre las puntas de dos sistemas de transductores separados para limitar la diafonía a 50 mV o menos cuando cada sonda se encuentra separada en el centro de su rango lineal. Para mediciones de vibración radial, la separación mínima es de 38 mm (1,5 pulg.).
