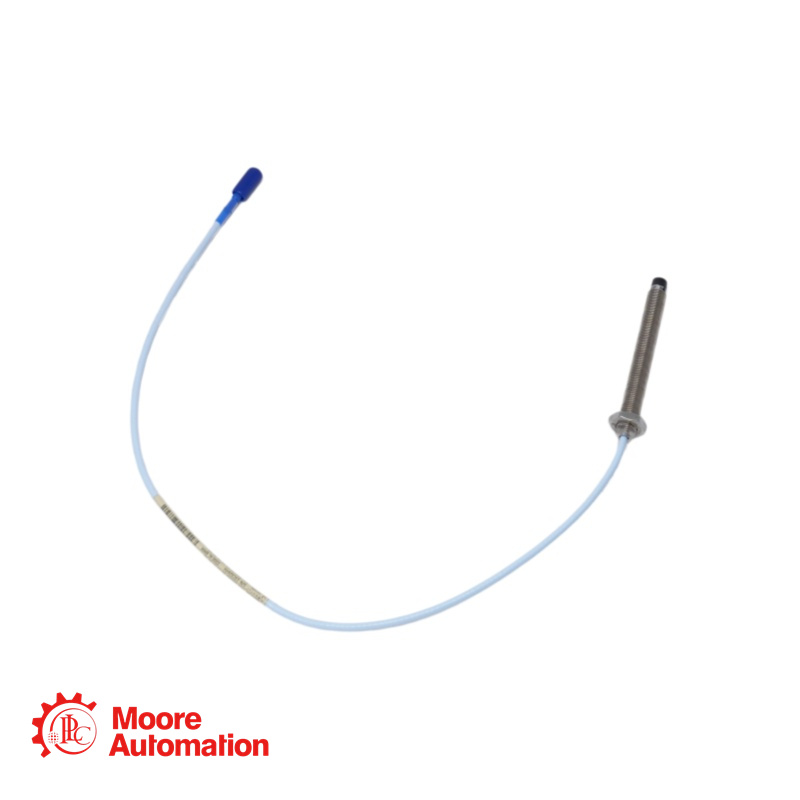

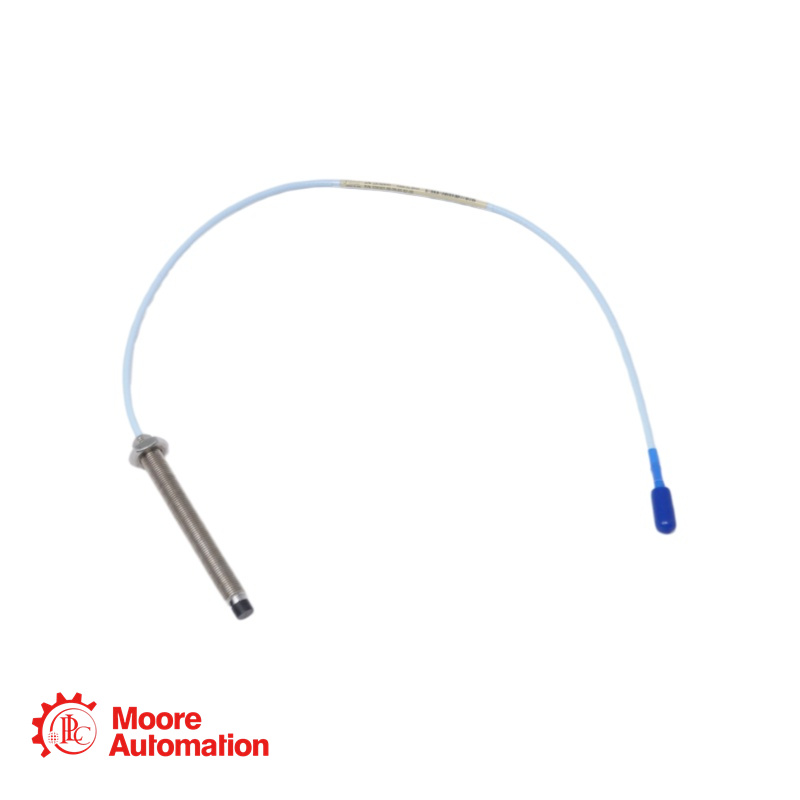

Sonda de proximidad Bently Nevada 330103-00-09-20-02-00, métrica

330103-00-09-20-02-00 Descripción

330103-00-09-20-02-00esSonda 3300 XL de 8 mm, rosca M10 x 1, sin blindaje.

Los usos principales del sistema de transductor 3300 XL NSv son para áreas donde las restricciones de avellanado, vista lateral o vista trasera limitan el uso del Bently Nevada 3300 estándar y
Sistemas de transductores 3300 XL de 5 y 8 mm. También es ideal para aplicaciones con objetivos pequeños, como la medición de vibraciones radiales en ejes de menos de 51 mm (2 pulg.) o la posición axial en objetivos planos de menos de 15 mm (0,6 pulg.). Se utiliza principalmente en las siguientes aplicaciones en máquinas con cojinetes de película fluida donde hay un eje pequeño o una vista lateral reducida:
Mediciones de vibración radial y posición radial
Mediciones de posición axial (empuje)
Mediciones del tacómetro y de velocidad cero
Referencia de fase (señales de fasores clave)
El diseño del sistema de transductores 3300 XL NSv permite reemplazar tanto a los sistemas de transductores 3300 RAM como a los sistemas de transductores 190 de las series 3000 o 7000. Las actualizaciones del sistema 3300 RAM al sistema 3300 XL NSv pueden utilizar la sonda, el cable de extensión y el sistema de monitorización existentes.

330103-00-09-20-02-00 Presupuesto

Opción de longitud sin rosca: 0,0 pulgadas
Opción de longitud total de la caja: 90 mm
Opción de longitud total: 2,0 metros (6,6 pies)
Opción de conector y tipo de cable: Conector coaxial miniatura ClickLoc, cable estándar
Opción de aprobación de la agencia: No requerida

Resistencia de salida: 50 Ω
Ajuste de separación recomendado: 1,0 mm (40 mils)

330103-00-09-20-02-00 Preguntas frecuentes

¿Cuál es el ajuste de separación correcto para esta sonda?

Para los sistemas estándar 3300 XL de 8 mm, el ajuste de separación recomendado suele ser de 1,27 mm (50 milésimas de pulgada), lo que sitúa la sonda en el centro de su rango lineal de 2,0 mm (80 milésimas de pulgada).

¿Cuál es la longitud máxima de acoplamiento de la rosca 1/4-28?

El acoplamiento máximo recomendado de la rosca es de 0,375 pulgadas (9,5 mm), según el estándar de la industria de 1,5 veces el diámetro nominal de la rosca. Superar este valor puede provocar atascos durante la instalación.

¿Se puede utilizar esta sonda en zonas peligrosas?

La longitud máxima recomendada para el acoplamiento de la rosca es de 0,375 pulgadas. Si se supera esta longitud, puede producirse un atasco durante la instalación.

¿Se puede utilizar esta sonda en zonas peligrosas?

La opción de aprobación "-00" indica que esta configuración específica no cuenta con aprobaciones especiales para áreas peligrosas. Para ubicaciones peligrosas, se requiere una versión con un código de opción de aprobación como "-05" para múltiples aprobaciones (CSA, ATEX, IECEx).

¿Cuál es la longitud máxima de cable recomendada para el sistema completo de transductores?

Al combinarse con un Proximitor 3300 XL y un cable de extensión adecuado, la longitud total del sistema puede alcanzar hasta 10 metros (33 pies). Esta sonda de 2,0 metros se suele utilizar con un cable de extensión para lograr la longitud total del sistema deseada (por ejemplo, sistemas de 5 o 7 metros).

¿Qué tipo de conector se utiliza en esta sonda?

Utiliza un conector coaxial miniatura ClickLoc™ (opción "02"), que se bloquea en su lugar para evitar que se afloje debido a las vibraciones y garantiza una conexión fiable.
