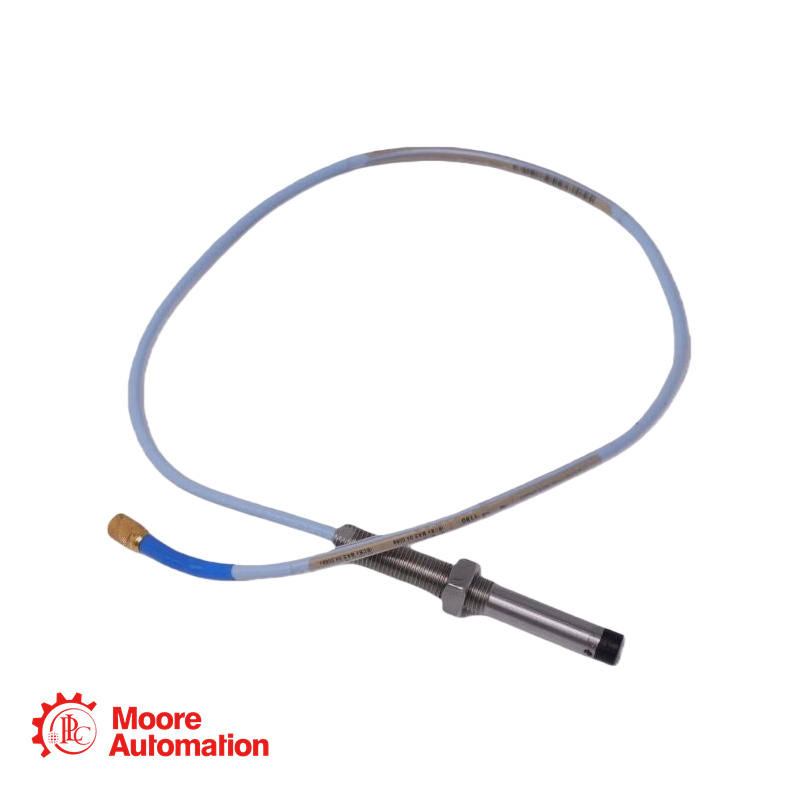

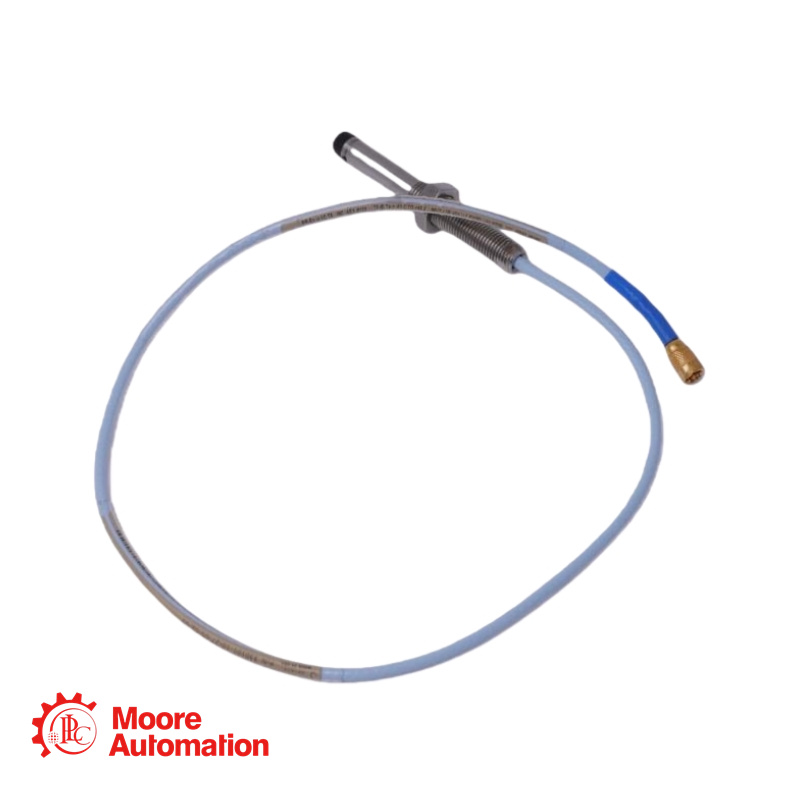

Sonda de proximidad Bently Nevada 330102-20-55-10-02-CN

Contáctenos

Ventas:

Teléfono/
WhatsApp:

Ecorreo:

DIRECCIÓN:

Viernes

+86 15359408275

ventas5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificación

Número de pieza base: 330102 (sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, con armadura)
Longitud sin rosca (Opción AA): 20 = 2,0 pulgadas.
Longitud total de la caja (opción BB): 55 = 5,5 pulgadas.
Longitud total de la sonda (opción CC): 10 = 1,0 metro (3,3 pies).
Opción de tipo de conector y cable (DD): 02 = Conector coaxial miniatura ClickLoc, cable estándar.
Opción de aprobación de agencia (EE): reemplazada por el sufijo regional.
Sufijo especial: -CN = Configuración para el mercado chino.
Diámetro de la punta de la sonda: 8,0 mm (0,31 pulg.)
Rosca de caja: 3/8-24 UNF-2A
Planos de llave: 5/16 de pulgada
Tuerca de seguridad suministrada: tuerca de seguridad hexagonal de 9/16 de pulgada.
Rango de temperatura de funcionamiento: -52 °C a +177 °C (-62 °F a +350 °F).
Resistencia eléctrica (R_PROBE) para cable de 1,0 m: 7,59 ± 0,50 ohmios

Preguntas frecuentes sobre el producto

P: Estamos reemplazando una sonda estándar sin blindaje por esta versión blindada (330102) en una zona de alta vibración donde el cable presentaba rozaduras. Además del blindaje, ¿existen diferencias o precauciones de instalación en comparación con una sonda estándar?

R: Sí, existen diferencias clave con las sondas blindadas:
Radio de curvatura mínimo: El cable blindado tiene un radio de curvatura mínimo mayor que el cable estándar. Si bien la hoja de datos indica un mínimo general de 25,4 mm (1,0 pulg.), el radio mínimo real del cable blindado es mayor debido a la malla de acero. Doblarlo con demasiada fuerza puede doblar la armadura y dañar el cable interno. Consulte el plano específico para conocer el radio de curvatura del cable blindado.
Peso y soporte: El cable blindado es considerablemente más pesado (103 g/m frente a los 34 g/m del cable estándar). Asegúrese de que el cable esté correctamente sujeto a lo largo de su recorrido para evitar sobrecargar la conexión roscada de la sonda.
Manejo del conector: La armadura termina en una férula cerca del conector. No utilice esta férula como punto de tracción; tire siempre de la cubierta del cable detrás de la terminación de la armadura.
Conexión a tierra: La armadura de acero inoxidable mantiene la continuidad eléctrica con la caja de la sonda y el blindaje del cable. Asegúrese de que esté correctamente conectada a tierra a través del Proximitor para evitar bucles de tierra.

P: Para un sistema de 5 metros que utiliza esta sonda blindada de 1,0 m, necesitamos un cable de extensión de 4,0 m. ¿Debe el cable de extensión ser blindado también para mantener la integridad o el rendimiento del sistema?

R: No, el cable de extensión no necesita ser blindado por razones eléctricas ni de rendimiento. Puede conectar esta sonda blindada a un cable de extensión estándar (sin blindaje). La conexión eléctrica y el rendimiento del sistema serán óptimos. El blindaje sirve para la protección mecánica local del cable de la sonda en una zona peligrosa (p. ej., dentro de una carcasa de cojinetes, cerca de piezas móviles). El cable de extensión, que suele instalarse en conductos o bandejas de cables protegidos, puede ser estándar. Debe solicitar un cable de extensión estándar de 4,0 m (p. ej., 330130-040-02-00). Sin embargo, si todo el tendido requiere protección mecánica, puede solicitar un cable de extensión blindado (p. ej., 330130-040-01-00), aunque no es necesario para su funcionamiento.
