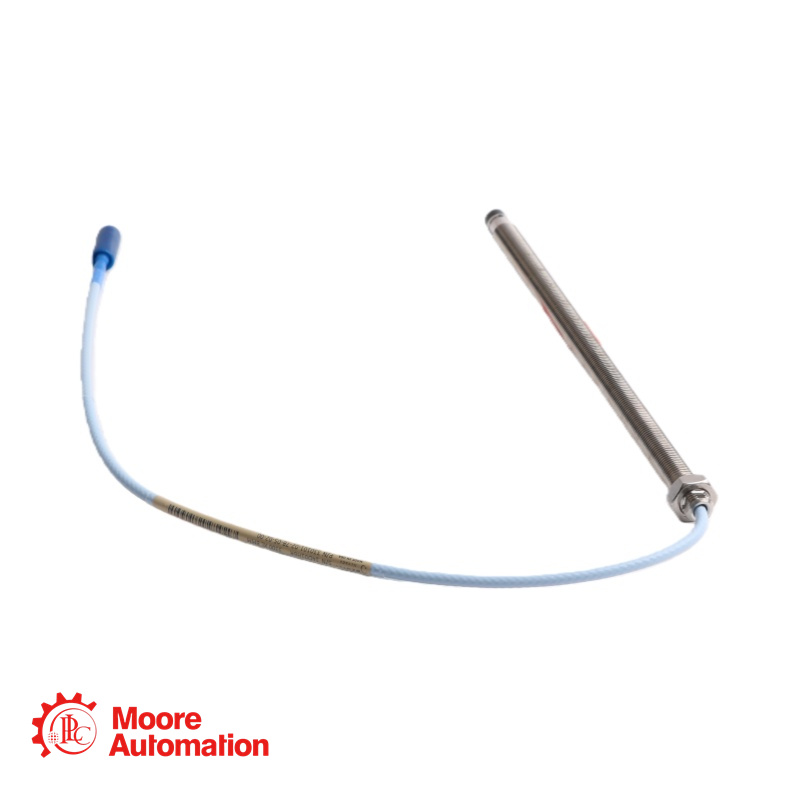

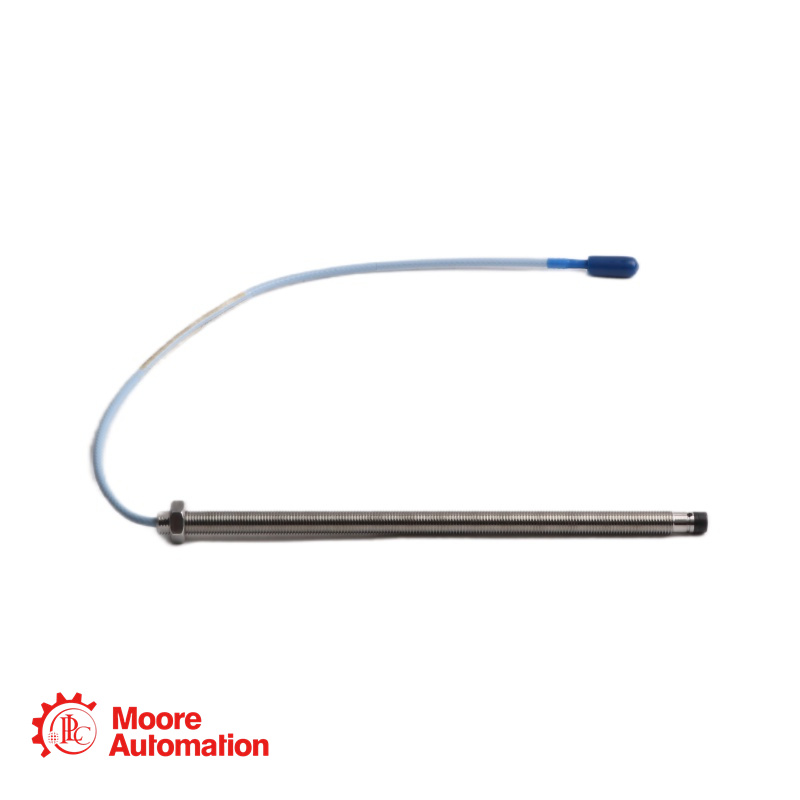

Sonda de proximidad Bently Nevada 330101-02-12-10-02-00

Contáctanos

Ventas:

Teléfono/
WhatsApp:

Ecorreo:

DIRECCIÓN:

Frida

+86 15359408275

sales5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificación

Tipo de producto: Sonda de proximidad 3300 XL de 8 mm
Tipo de rosca: Rosca 3/8-24 UNF
Armadura: Sin armadura
Tipo de carcasa: Montaje estándar
Longitud sin rosca (Opción AA): 02 = 0,2 pulgadas
Longitud total de la caja (Opción BB): 12 = 1,2 pulgadas
Longitud total de la sonda (Opción CC): 10 = 1,0 metro (3,3 pies) de cable integral
Tipo de conector y cable (Opción DD): 02 = Conector coaxial miniatura ClickLoc, cable triaxial estándar con aislamiento FEP. El protector del conector no viene preinstalado.
Aprobación de la agencia (Opción EE): 00 = No se requiere. No se requieren aprobaciones CSA, ATEX ni IECEx para áreas peligrosas.
Diámetro de la punta de la sonda: 8,0 mm (0,31 pulgadas)
Material de la punta de la sonda: Sulfuro de polifenileno (PPS)
Material de la carcasa de la sonda: Acero inoxidable AISI 303 o 304 (SST)
Especificaciones del cable: Triaxial de 75 ohmios, con aislamiento de fluoroetileno propileno (FEP). Temperatura nominal estándar (no ETR).
Armadura: Ninguna
Material del conector: Latón chapado en oro o cobre berilio chapado en oro, tipo ClickLoc.
Rango de temperatura de funcionamiento (estándar): -52 °C a +177 °C (-62 °F a +350 °F)
Resistencia a la tracción (de la carcasa de la sonda al cable): 330 N (75 lbf) de capacidad nominal máxima.
Resistencia eléctrica (R_PROBE) para cable de 1,0 m: 7,59 ± 0,50 ohmios (entre el conductor central y el conductor exterior)
Caras planas para llave: 5/16 de pulgada (para roscas de 3/8-24).
Tuerca de seguridad suministrada: Tuerca de seguridad hexagonal de 9/16 de pulgada.

Preguntas frecuentes sobre el producto

P: Estamos modernizando un antiguo sistema de control de turbinas que utiliza sensores 3300 no XL. Nuestros nuevos monitores requieren las funciones de diagnóstico mejoradas del Proximitor 3300 XL. ¿Podemos simplemente reemplazar el Proximitor antiguo por la nueva unidad 3300 XL sin cambiar las sondas ni los cables, y esperar que funcione correctamente con los nuevos monitores?

R: Sí, puede reemplazar directamente el Proximitor antiguo con una unidad 3300 XL; son físicamente y eléctricamente intercambiables, ya que utilizan el mismo patrón de montaje de 4 orificios. El sistema emitirá una señal válida.

Q:Durante una reciente interrupción del servicio, encontramos aceite dentro de la cubierta del cable de extensión, cerca del conector de la sonda en un sistema estándar. La sonda en sí no presentaba fugas en la junta tórica. ¿Cómo es posible esto y cómo podemos evitarlo?

A: Este fenómeno se denomina «migración de fluidos» o «efecto capilar». El aceite de turbina u otros líquidos de proceso pueden desplazarse por los espacios intersticiales entre los conductores y el aislamiento del cable durante largos periodos, incluso sin fugas de presión en el sello de la sonda. Esto puede llegar a dañar el sensor Proximitor. Prevención: Para aplicaciones con una exposición significativa al aceite (por ejemplo, dentro de las carcasas de los cojinetes), debe especificar la opción de cable FluidLoc (por ejemplo, código de opción -11 o -12) tanto para la sonda como para el cable de extensión. El cable FluidLoc tiene un relleno de gel especial que bloquea estas vías internas, impidiendo la migración de fluidos a través del cable.

Q:Nuestro procedimiento de mantenimiento requiere verificar la salida del sensor Proximitor durante el funcionamiento sin desconectar el cableado de campo. ¿Cómo podemos hacerlo de forma segura con el modelo 3300 XL?

A: Utilice el conector de prueba 3300 XL (PN: 148722-01). Tiene tres pines que se conectan directamente a los orificios de los pines de prueba en la regleta de terminales del sensor Proximitor 3300 XL. Los cables codificados por colores con conectores banana permiten conectar un multímetro o un calibrador portátil para medir la tensión de salida bruta del sensor (Consejo: mida entre los conectores banana "-OUT" y "COM" para la señal de separación de -1 a -17 Vcc). Esto permite verificar el rendimiento mientras el sensor permanece alimentado y conectado al monitor, lo que garantiza la seguridad operativa y evita desconexiones innecesarias.
