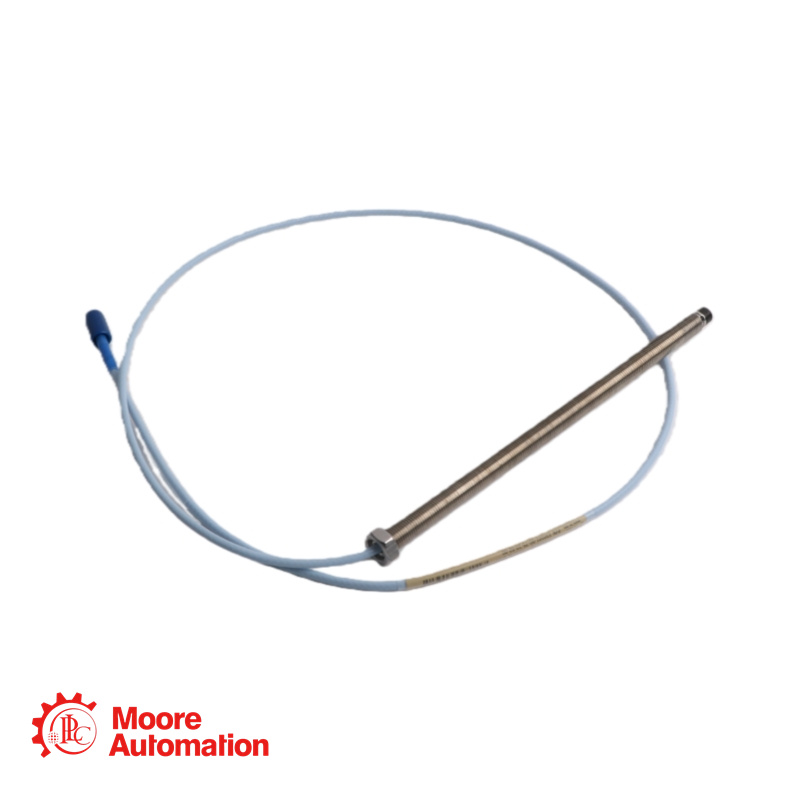

Sonda de proximidad Bently Nevada 330101-00-75-20-02-CN

Contáctanos

Ventas:

Teléfono/
WhatsApp:

Ecorreo:

DIRECCIÓN:

Frida

+86 15359408275

sales5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificación

Número de pieza base: 330101 (Sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, sin blindaje)
Longitud sin rosca (Opción AA): 00 = 0,0 pulgadas.
Longitud total de la caja (Opción BB): 75 = Código no estándar/inválido.
Longitud total de la sonda (Opción CC): 20 = 2,0 metros (6,6 pies).
Opción de conector y tipo de cable (DD): 02 = Conector coaxial miniatura ClickLoc, cable triaxial estándar con aislamiento FEP.
Opción de aprobación de agencia (EE): FALTANTE / NO ESTÁNDAR. El formato estándar del número de pieza requiere un quinto bloque de opción (EE) para las aprobaciones de agencia, que puede ser 00 (No requerido) o 05 (Aprobaciones CSA, ATEX, IECEx).
Sufijo especial: -CN
Diámetro de la punta de la sonda: 8,0 mm (0,31 pulgadas)
Material de la punta de la sonda: Sulfuro de polifenileno (PPS)
Material de la caja: acero inoxidable AISI 303 o 304 (SST)
Rosca de la carcasa: 3/8-24 UNF-2A
Caras planas para llave: 5/16 pulgadas
Especificaciones del cable: Triaxial de 75 ohmios, con aislamiento de fluoroetileno propileno (FEP).
Material del conector: Latón chapado en oro o cobre berilio chapado en oro.
Rango de temperatura de funcionamiento: de -52 °C a +177 °C (de -62 °F a +350 °F). La exposición a temperaturas inferiores a -34 °C (de -29 °F) puede dañar el sello de presión interno.
Resistencia eléctrica (R_PROBE) para cable de 2,0 m: 7,88 ± 0,50 ohmios (entre el conductor central y el conductor exterior)
Resistencia a la tracción (de la carcasa de la sonda al cable): 330 N (75 lbf) de capacidad nominal máxima.

Preguntas frecuentes sobre el producto

P: Tenemos una máquina crítica cuya sonda de vibración resultó dañada. El número de pieza de la sonda antigua es 330101-00-75-20-02-CN. Disponemos de una sonda de repuesto con el número 330101-00-07.5-20-02-00. Las únicas diferencias radican en el código de longitud de la carcasa ('75' frente a '07.5') y en la terminación '-CN' frente a '-00'. ¿Podemos utilizar la sonda de repuesto como reemplazo directo sin necesidad de recalibración ni cambios de software?

A: En cuanto a la longitud de la caja, 75 se refiere casi con toda seguridad a 7,5 pulgadas, que es lo que significa explícitamente 07,5. Por lo tanto, las dimensiones físicas del cuerpo de la sonda son idénticas. El sufijo -CN generalmente se relaciona con la documentación y el cumplimiento regional, no con las especificaciones físicas o eléctricas. Por lo tanto, sí, la pieza de repuesto (330101-00-07.5-20-02-00) debería funcionar como un reemplazo eléctrico y mecánico directo. El sistema no debería requerir recalibración, ya que ambas sondas son de 8 mm, 2,0 m de largo y están calibradas para acero AISI 4140. Sin embargo, verifique siempre el ajuste de la separación después de la instalación. El único problema potencial es si los procedimientos de mantenimiento o auditoría de su planta requieren estrictamente la pieza marcada con -CN para la trazabilidad en ciertas regiones.

P: Durante un evento de viaje, nuestro sistema de monitoreo mostró una caída repentina y sostenida de -22 Vcc en una sonda de vibración 3300 XL (la separación debería ser de aproximadamente -9 Vcc). La máquina está detenida. Verificamos la separación mecánicamente y es correcta. ¿Cuáles son las causas más probables y cómo podemos solucionar el problema?

A: Una tensión continua de -22 Vcc indica que la sonda está midiendo una distancia objetivo en el extremo negativo de su rango (~90 mils) o que hay un circuito abierto. Posibles causas y comprobaciones:
Daños en la punta de la sonda: Inspeccione la punta PPS para detectar daños físicos, grietas o desgaste. Una punta dañada interrumpe el campo de corrientes de Foucault.
Cable o conector roto: Compruebe si hay un cable cortado o un conector ClickLoc suelto o roto. Es posible que se oiga un clic incluso si la conexión interna está defectuosa.
Sensor Proximitor defectuoso: Sustituya el sensor Proximitor defectuoso por el de un canal adyacente (del mismo modelo). Si la falla persiste tras el fallo del sensor Proximitor, significa que ha fallado.
Cable en cortocircuito: aunque es menos común, un cortocircuito en el cable triaxial (entre el centro y la pantalla) puede provocar una salida anormal.
Problema de la superficie objetivo: Asegúrese de que el área objetivo esté limpia, sea conductora y no esté recubierta o corroída hasta un estado no conductor.
Primeros pasos: Utilice el conector de prueba 3300 XL (148722-01) en los pines de prueba del Proximitor para ver su salida sin cableado de campo. Si la salida sigue siendo incorrecta, el problema reside en el Proximitor o en la sonda/cable. Inspeccione visualmente y, a continuación, intercambie los componentes sistemáticamente.
