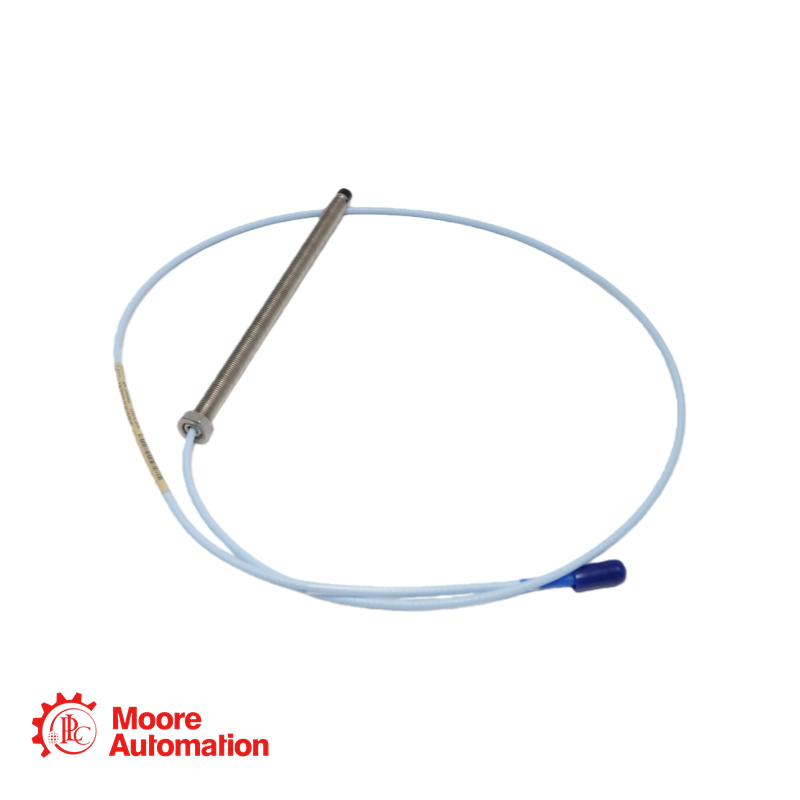

Bently Nevada 330101-00-61-15-02-CN Proximity Probe

Contáctanos

Ventas:

Teléfono/
WhatsApp:

Ecorreo:

DIRECCIÓN:

Frida

+86 15359408275

sales5@mooreplc.com

Distrito de Siming, Xiamen, Fujian, China

Especificación

Número de pieza base: 330101 (Sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, sin blindaje)
Longitud sin rosca (Opción AA): 00 = 0,0 pulgadas.
Longitud total de la caja (Opción BB): 61 = 6,1 pulgadas.
Longitud total de la sonda (Opción CC): 15 = 1,5 metros (4,9 pies).
Opción de conector y tipo de cable (DD): 02 = Conector coaxial miniatura ClickLoc, cable estándar.
Opción de aprobación de la agencia (EE): Reemplazada por el sufijo regional.
Sufijo especial: -CN = Configuración para el mercado chino.
Diámetro de la punta de la sonda: 8,0 mm (0,31 pulgadas)
Rosca de la carcasa: 3/8-24 UNF-2A
Caras planas para llave: 5/16 de pulgada (para el acoplamiento de la herramienta de instalación)
Tuerca de seguridad suministrada: Tuerca de seguridad hexagonal de 9/16 de pulgada.
Rango de temperatura de funcionamiento: -52 °C a +177 °C (-62 °F a +350 °F).
Resistencia eléctrica (R_PROBE) para cable de 1,5 m: 7,73 ± 0,50 ohmios
Resistencia a la tracción (de la carcasa de la sonda al cable): fuerza de tracción nominal máxima de 330 N (75 lbf).

Preguntas frecuentes sobre el producto

P: Instalamos esta sonda y obtuvimos una separación perfecta de -9,00 Vcc. Sin embargo, al girar el eje lentamente con la mano, la tensión en la separación fluctúa en ±0,5 Vcc, aunque la separación física es constante. ¿Qué indica esto?

A: Esto indica una desviación eléctrica significativa (ERO) en su eje. La desviación eléctrica es una variación en las propiedades eléctricas de la superficie del eje a medida que gira, causada por:
Cambios localizados en el material (por ejemplo, debido a la soldadura o al tratamiento térmico).
Variaciones en la dureza.
Recubrimientos superficiales o contaminación en parches.
Variaciones de la permeabilidad magnética.
La sonda interpreta estos cambios de propiedades como un cambio en la distancia.

P: Estamos construyendo un sistema con un Proximitor de 5 metros. Con esta sonda de 1,5 m, necesitamos un cable de extensión de 3,5 m. Si solo disponemos de un cable de extensión de 5 m, ¿podemos enrollar los 1,5 m adicionales cerca del Proximitor sin afectar la señal?

A: No se recomienda usar un cable de diferente longitud. La compensación interna del Proximitor está diseñada para una capacitancia e inductancia totales específicas del sistema, definidas por la longitud total del cable del transductor (sonda + extensión). Usar un cable de 5,0 m modifica la longitud total a 6,5 ​​m, lo que genera un desajuste con la calibración de 5 m del Proximitor.
Efectos potenciales: Esto puede degradar la linealidad del sistema, la estabilidad de la temperatura y la respuesta de alta frecuencia.
Enrollar el cable sobrante: Enrollarlo puede crear un inductor, lo que podría afectar la señal, especialmente a frecuencias más altas. Además, incumple el principio de utilizar componentes emparejados.
Procedimiento correcto: Utilice el cable de extensión de 3,5 m especificado. Si debe utilizar temporalmente el cable de 5,0 m, tenga en cuenta que el sistema no cumple con las especificaciones y que no se garantiza la precisión, especialmente en temperaturas extremas.
