 /Carcasa de sonda de proximidad de acero inoxidable Bently Nevada 24701-34-05-00-041-03-02

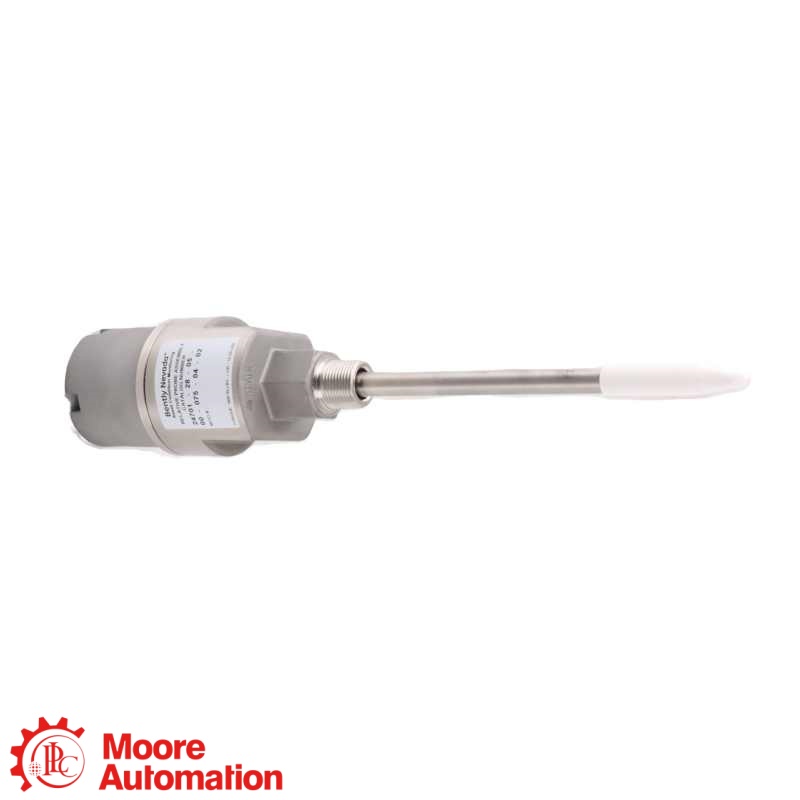

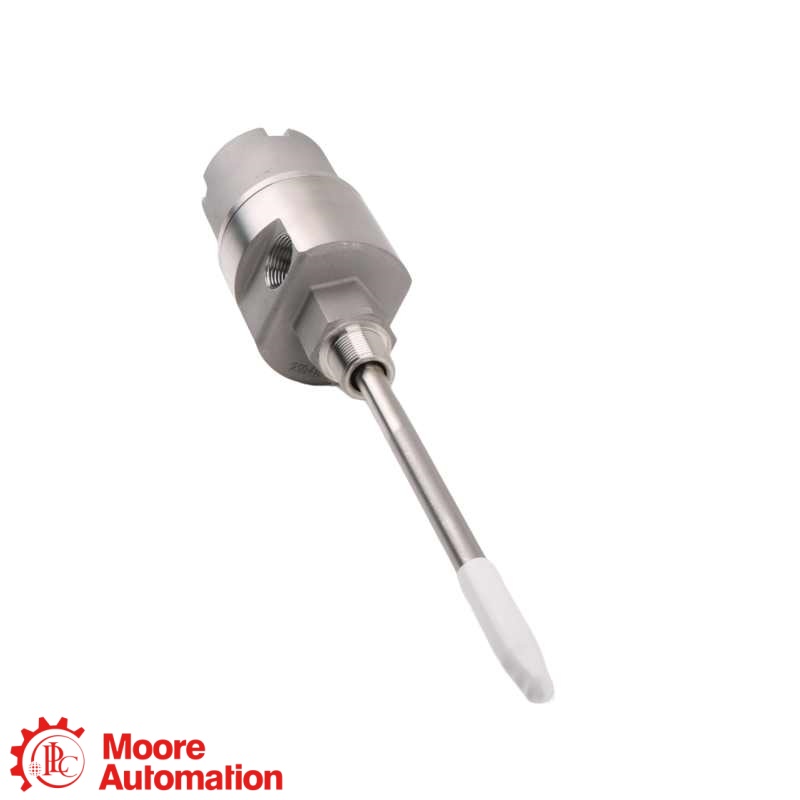

Carcasa de sonda de proximidad de acero inoxidable Bently Nevada 24701-34-05-00-041-03-02
Carcasa de sonda de proximidad de acero inoxidable Bently Nevada 24701-34-05-00-041-03-02
Carcasa de sonda de proximidad de acero inoxidable Bently Nevada 24701-34-05-00-041-03-02

Carcasa de sonda de proximidad de acero inoxidable Bently Nevada 24701-34-05-00-041-03-02

BENTLY NEVADA · CONJUNTO DE CARCASA DE SONDA DE PROXIMIDAD DE ACERO INOXIDABLE

24701-34-05-00-041-03-02

El 24701-34-05-00-041-03-02 Se trata de una carcasa de sonda externa de acero inoxidable 24701 configurada con una sonda 3300 XL de 8 mm homologada, protector de conector, cable de 0,5 m, adaptador sin separador, penetración de sonda de 4,1 pulgadas, opción de conexión 03 y rosca de montaje NPT de 3/4-14.

CUERPOacero inoxidable 303
SONDA3300 XL 8 mm
CABLE0,5 m
PENETRACIÓN4.1 en
FABRICANTEBentley Nevada
ESTADO / GARANTÍAProducto nuevo original · Un año de garantía
CERTIFICACIÓN ISOProducto con certificación ISO
VERIFICACIÓNSe proporcionan fotos y vídeos del producto tras la consulta.
SOLICITE UN PRESUPUESTO
Pregunte ahora
BÚSQUEDA DE MODELOSEncuentre un número de pieza específicoAbra directamente la página del producto de Moore Automation que mejor se ajuste a su búsqueda.
BENTLY NEVADA ↗CONJUNTO DE CARCASA DE SONDA DE PROXIMIDAD DE ACERO INOXIDABLE
CARCASA DE SONDA DE PROXIMIDAD MONTADA EXTERNAMENTALMENTE

24701-34-05-00-041-03-02

24701

Sonda 3300 XL de 8 mm · Cable de 0,5 m · Penetración de 4,1 pulgadas

FUNCIÓN DEL PRODUCTO

24701-34-05-00-041-03-02 Se trata de una carcasa de acero inoxidable 303 para sonda de proximidad, diseñada para el montaje externo de una sonda 3300 XL de 8 mm con montaje inverso. La configuración completa incluye la sonda solicitada, el manguito, los racores y la rosca de montaje.

NOTA DE CONFIGURACIÓN

Para 24701-34-05-00-041-03-02Los códigos 34, 05, 00, 041, 03 y 02 especifican una sonda 3300 XL de 8 mm homologada con protector de conector, cable de 0,5 m, sin separador, penetración de 4,1 pulgadas, el juego de accesorios especificado y una rosca de montaje NPT de 3/4-14. Confirme el código completo de la carcasa y el plano de instalación antes de la sustitución.

¿QUIERES EL MEJOR PRECIO?

Frida

Líder de ventas 🏆
DESGLOSE DEL NÚMERO DE PEDIDO

Cómo está estructurada la referencia 24701-34-05-00-041-03-02

24701
Vivienda familiarConjunto de carcasa de sonda de acero inoxidable
34
Opción de sonda3300 XL 8 mm con protector de conector y homologaciones
05
Cable de sonda0,5 m · 20 pulgadas
00
Punto muertoAdaptador sin separador
041
Penetración4,1 pulgadas · aproximadamente 104 mm
03
GuarnicionesTapón, reductor y prensaestopas para cables
02
Rosca de montaje3/4-14 NPT
CARACTERÍSTICAS DE REFERENCIA DEL FABRICANTE

Especificaciones técnicas

Hoja de datos de Baker Hughes 141600 ↗
24701 · CONJUNTO DE CARCASA DE SONDA DE PROXIMIDAD DE ACERO INOXIDABLE

Datos de ingeniería de un vistazo

Antes de la instalación, verifique la opción de sonda, la geometría del manguito, los racores del conducto y la rosca de montaje de la máquina.

CUERPOacero inoxidable 303
SONDA3300 XL 8 mm
CABLE0,5 m
PENETRACIÓN4.1 en
La hoja de datos 141600 de Baker Hughes describe la estructura de pedidos del modelo 24701 e indica que los cables de la sonda deben ser más largos que el manguito; las longitudes de manguito superiores a 304 mm requieren soporte adicional.
Información general ＋
MarcaBentley Nevada
Número de pieza24701-34-05-00-041-03-02
Tipo de productoConjunto de carcasa de sonda de proximidad de acero inoxidable
Material de viviendaCuerpo de acero inoxidable 303 con funda de acero inoxidable 304
Peso típico1,8 kg (4,1 lb) sin accesorios
VERIFICACIÓN DEL NÚMERO DE PEDIDO ＋
Opción de sonda34 · 3300 XL 8 mm con protector de conector y opción de homologación
Cable de sonda05 · 0,5 m (20 pulgadas)
Adaptador separador00 · ninguno
Penetración de la sonda041 · 4.1 pulgadas
Guarniciones03 · Tapón, reductor y empuñadura de sellado de cable
Rosca de montaje02 · 3/4-14 NPT
ALOJAMIENTO E INSTALACIÓN ＋
Cuerpo y mangaCuerpo de acero inoxidable 303; funda de acero inoxidable 304
Contexto del recintoCarcasa de la sonda de proximidad de montaje externo
Rango de temperatura de la sondaDe -51 °C a +177 °C para la sonda 3300 XL de 8 mm especificada.
Soporte de manga largaObligatorio cuando la longitud de la manga supera los 304 mm (12 pulgadas).
REVISIÓN DE DOCUMENTACIÓN Y REEMPLAZO ＋
Referencia oficialHoja de datos de Baker Hughes 141600 Rev. AC
Verificación de reemplazoCoincidencia del código de pedido completo, conector de sonda, longitud del manguito, accesorios, rosca y penetración de la máquina.
Nota sobre el ciclo de vidaLas carcasas más recientes de los modelos 31000/32000 ofrecen una mayor flexibilidad de montaje cuando no se requiere una carcasa a prueba de explosiones.
Preguntas frecuentes

Preguntas más frecuentes de los compradores

Qué es 24701-34-05-00-041-03-02 ¿Utilizado para?＋
24701-34-05-00-041-03-02 Se trata de una carcasa de acero inoxidable que se utiliza para montar y proteger una sonda de proximidad 3300 XL de 8 mm con montaje inverso en el exterior de la carcasa de la máquina. Su configuración completa, tal como se solicita, debe coincidir con la abertura mecánica, el recorrido del conducto y el sistema de monitorización instalado.
¿Qué sonda se suministra en 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 Utiliza la opción de sonda 34, que la tabla de pedidos oficial define como una sonda 3300 XL de 8 mm con protector de conector y homologaciones seleccionables para zonas peligrosas. El cable de extensión conectado y el sensor Proximitor deben pertenecer al sistema 3300 XL de 8 mm compatible.
¿Qué significan los campos 05, 00 y 041 en 24701-34-05-00-041-03-02?＋
En 24701-34-05-00-041-03-0205 especifica un cable de sonda de 0,5 m, 00 especifica que no se requiere adaptador separador y 041 especifica una penetración de sonda de 4,1 pulgadas. Estas dimensiones deben verificarse con respecto al manguito y la carcasa de la máquina antes de la instalación.
¿Qué accesorios y rosca de montaje se incluyen con? 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 Utiliza la opción de conexión 03, que comprende un tapón NPT de 3/4-14, un reductor NPT de 3/4-14 a 1/2-14 y una abrazadera de sellado de cable, junto con la opción de rosca de montaje 02 para NPT de 3/4-14.
Hace 24701-34-05-00-041-03-02 ¿Necesita soporte adicional para la manga?＋
Para 24701-34-05-00-041-03-02Se requiere soporte adicional únicamente cuando la longitud del manguito seleccionado supera los 304 mm (12 pulgadas). Se debe revisar la penetración configurada y la geometría de instalación real para evitar la resonancia de la sonda y los efectos de la vista lateral.
Poder 24701-34-05-00-041-03-02 ¿Se puede reemplazar por una carcasa de 31000 o 32000?＋
24701-34-05-00-041-03-02 No se debe optar por una carcasa únicamente en función de la familia de carcasas. Baker Hughes recomienda las carcasas más recientes de los modelos 31000/32000 cuando no se requiere una construcción a prueba de explosiones, pero antes se deben verificar el montaje, la clasificación ambiental, la configuración de la sonda y las dimensiones de la máquina.
¿Qué información se debe proporcionar al realizar el pedido? 24701-34-05-00-041-03-02?＋
Para un 24701-34-05-00-041-03-02 Para realizar una consulta, proporcione el número de pedido completo, la cantidad, la placa de identificación de la carcasa, el modelo del sistema de sonda, las dimensiones del manguito y de la penetración, los requisitos de conexión del conducto, los detalles de la rosca de montaje y los requisitos de certificación para áreas peligrosas.
CONTACTE CON EL ESPECIALISTA DE PRODUCTO

Confirma tu configuración 24701-34-05-00-041-03-02 con Frida.

Comparta todos los detalles del modelo y la aplicación para comprobar la compatibilidad, la disponibilidad y el plazo de entrega.

ELIGE UN MÉTODO DE CONTACTO DIRECTO
FICHA TÉCNICA OFICIAL

Manuales y referencias oficiales para 24701-34-05-00-041-03-02

Información oficial de referencia del fabricante Baker Hughes sobre el conjunto de carcasa de la sonda de proximidad de acero inoxidable 24701 y su estructura completa de pedidos.

Conjunto de carcasa de sonda de proximidad de acero inoxidable

La hoja de datos 141600 de Baker Hughes identifica el 24701 como una carcasa de sonda externa de acero inoxidable 303 con un manguito de acero inoxidable 304 y documenta cada campo en 24701-34-05-00-041-03-02.

FICHA TÉCNICA OFICIAL ↗

Contacta para obtener ayuda.

Envíe el modelo completo, la cantidad, los detalles de la placa de identificación y su consulta técnica o de compra.

Fuente: Hoja de datos de los conjuntos de carcasas de sondas de proximidad Baker Hughes 21000, 24701 y 164818, número 141600, Rev. AC.
RELACIÓN DE LA CARCASA DE LA SONDA DE PROXIMIDAD MONTADA EXTERNAMENTALMENTE

Cómo encaja el componente 24701-34-05-00-041-03-02 en la carcasa de la sonda de proximidad de montaje externo

Bentley Nevada es la marca; Carcasa para sonda de proximidad de montaje externo es el contexto del sistema; y 24701-34-05-00-041-03-02 es la configuración completa.

Bentley Nevada · MARCA→
Carcasa para sonda de proximidad de montaje externoCONTEXTO DEL SISTEMA
FUNCIÓN DEL SISTEMA

Montaje de sonda externa

Protege y coloca una sonda de proximidad fuera de la carcasa de la máquina.

VERIFICACIÓN DE CONFIGURACIÓN

Planificación de zonas peligrosas

Confirme las aprobaciones necesarias y el plano de instalación.

VERIFICACIÓN DE REEMPLAZO

Ajuste mecánico

Compruebe la penetración, el soporte del manguito y la rosca de montaje.

Relación del sistema: Compatible con el sistema de sonda 3300 XL de 8 mm, cable de 0,5 m, penetración de 4,1 pulgadas, opción de conexión, rosca NPT de 3/4-14 y cualquier requisito para áreas peligrosas.
ÁREAS DE APLICACIÓN

Mapa mental de la aplicación para 24701-34-05-00-041-03-02

Montaje de sonda externaProtege y coloca una sonda de proximidad fuera de la carcasa de la máquina.
Planificación de zonas peligrosasConfirme las aprobaciones necesarias y el plano de instalación.
CENTRO DE SOLICITUDES24701-34-05-00-041-03-02Conjunto de carcasa de sonda de proximidad de acero inoxidable
Ajuste mecánicoCompruebe la penetración, el soporte del manguito y la rosca de montaje.
Verificación de reemplazoCoincidencia con el código de pedido completo de siete campos
