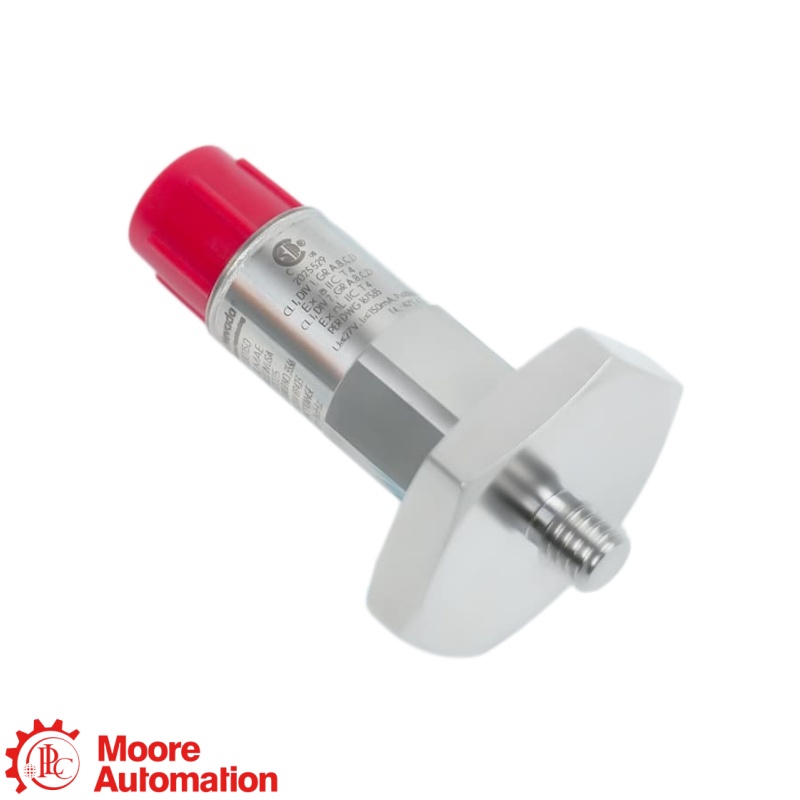

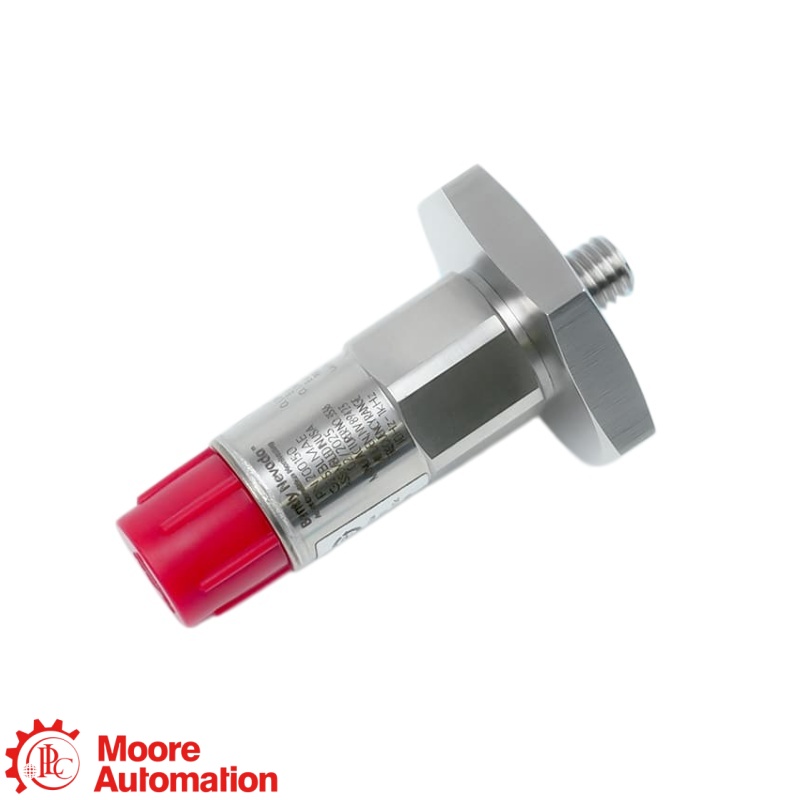

Acelerómetro Trendmaster de uso general Bently Nevada 200150-06-CN

El 200150-06-CN es un acelerómetro piezoeléctrico Bently Nevada para montaje en carcasa que convierte la vibración de la carcasa de la maquinaria en un voltaje diferencial proporcional a la aceleración. Su configuración de 100 mV/g, ±25 g está diseñada para aplicaciones generales de Trendmaster y requiere un cable y un canal TIM/monitor compatibles.

El modelo 200150-06-CN utiliza la opción 06: una rosca de 3/8-24 en el lado del sensor a una rosca de 1/4 NPT en el lado de la máquina con un perno hexagonal de 3/4 de pulgada. El puerto de montaje, el acoplamiento, la base del sensor y el par de apriete especificado de 2,7 a 6,8 N·m deben confirmarse antes de la instalación.

No. La tabla de pedidos del fabricante actual indica la opción 05 para múltiples aprobaciones, mientras que CN debe considerarse una configuración regional específica de la etiqueta. Verifique la placa de identificación, las marcas de aprobación y la documentación de la zona peligrosa suministrada antes de su uso.

El rendimiento de detección es el mismo que el de la familia de productos de uso general 200150, pero el hardware de montaje es diferente. La opción 06 utiliza una interfaz de máquina de 1/4 NPT, mientras que la opción 02 utiliza un perno de placa hexagonal de 3/8-24 UNF; el reemplazo solo es válido si el puerto de montaje, la geometría del perno, el cable y el canal de monitoreo coinciden.

El elemento sensor es el n.° 200150-06-CN. Una cadena de medición completa también requiere un cable compatible 200151 o 200152 y un monitor compatible 200100 flexiTIM, 89130-01 TIM, Trendmaster o de la serie 1900 configurado para la señal del sensor.

Confirme la etiqueta completa, la interfaz de montaje NPT de 1/4 de la opción 06, el acoplamiento del perno, el par de 2,7 a 6,8 N·m, el cable compatible de 5 pines, la longitud del cable, la excitación de 4,7 a 5,5 V, el canal de monitorización/TIM, el rango de temperatura y las aprobaciones requeridas para áreas peligrosas.
