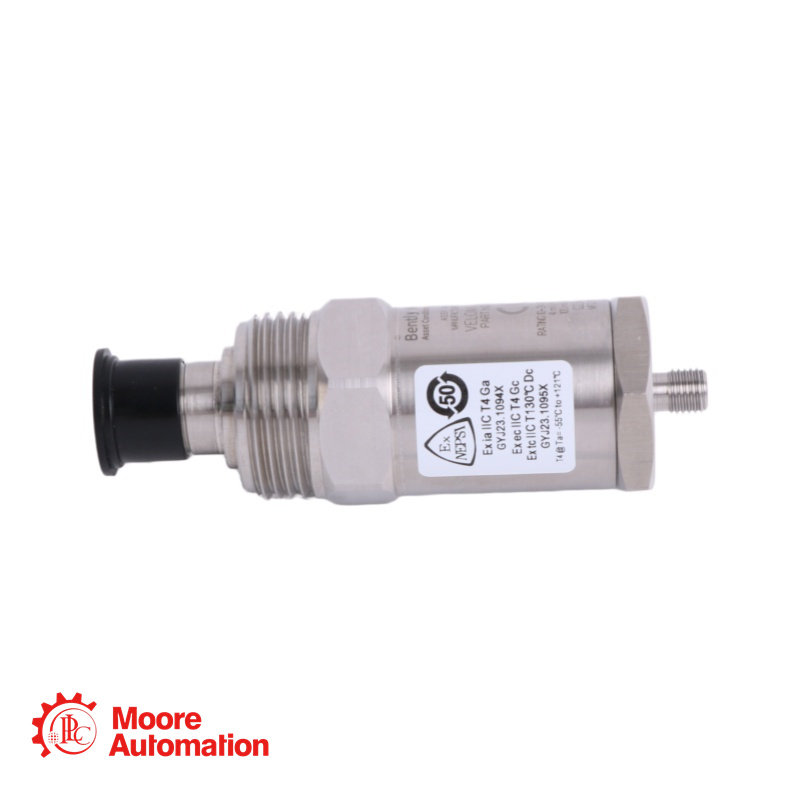

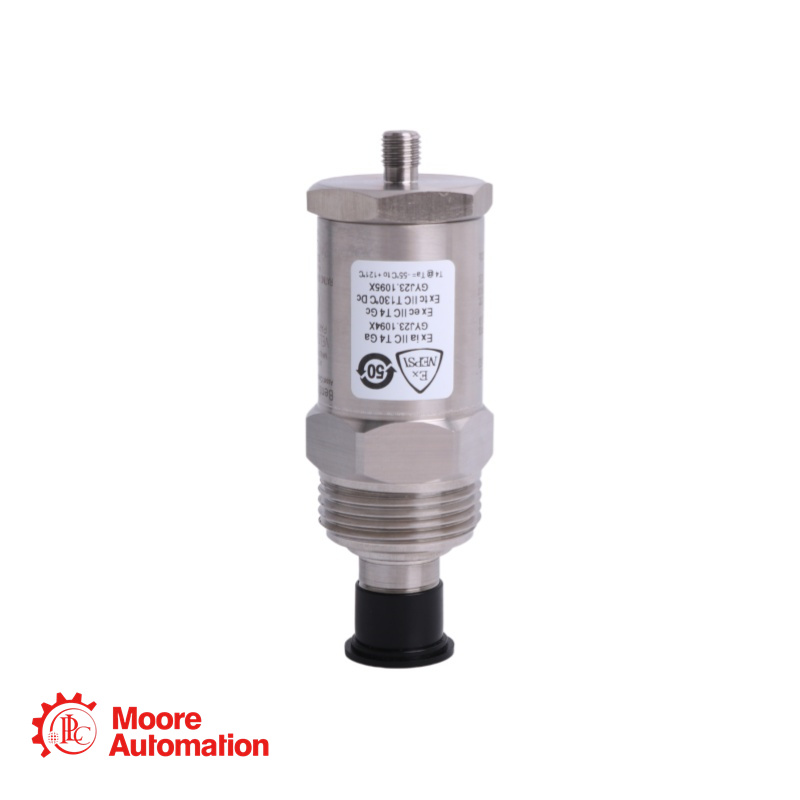

Transductor de TC Velomitor de Bently Nevada 190501-12-00-02

¿Cómo obtener el precio? Contáctenos a continuación:

190501-12-00-02 Resumen

El 190501-12-00-02 El transductor de velocidad Velomitor CT es una versión de baja frecuencia del sensor de velocidad piezoeléctrico Velomitor estándar. Su diseño mide específicamente la velocidad de vibración de la carcasa en conjuntos de ventiladores de torres de refrigeración e intercambiadores de calor refrigerados por aire que operan a 90 rpm o más (de 100 a 300 rpm normalmente).
El 190501-12-00-02 El transductor Velomitor CT puede medir las amplitudes de vibración en estas frecuencias, así como las frecuencias de vibración generadas por el motor del ventilador y el reductor de velocidad.

190501-12-00-02 Parámetros

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Sensibilidad: 3,94 mV/mm/s (100 mV/pulg/s) ±5%
Respuesta en frecuencia:
De 3,0 Hz a 900 Hz (de 180 a 54.000 cpm) ±1,0 dB
1,5 Hz a 1,0 kHz (90 a 60 000 cpm) ±3,0 dB
Rango de velocidad: 63,5 mm/s pico (2,5 pulg/s pico)
Temperatura de funcionamiento: -40 °C a +85 °C (-40 °F a +185 °F)
Temperatura de almacenamiento: -40 °C a +100 °C (-40 °F a +212 °F)
Tensión de polarización de salida: 10,1 Vcc ± 1,0 Vcc (pin A con respecto al pin B)
Material de la caja: acero inoxidable 316L
Conector: 2 pines, acero inoxidable 316L, MIL-C-5015, montaje superior.
Par de apriete: 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf)

Preguntas frecuentes sobre 190501-12-00-02

1. ¿Cuál es la principal aplicación del transductor Velomitor CT?

Está diseñado específicamente para medir la velocidad de vibración de la carcasa en conjuntos de ventiladores de torres de refrigeración e intercambiadores de calor refrigerados por aire que operan a 90 rpm o más (normalmente de 100 a 300 rpm). También puede medir las frecuencias de vibración generadas por el motor del ventilador y el reductor de velocidad.

2. ¿Qué significa la opción de aprobación de la agencia "-02"?

La opción "-02" indica que este transductor cuenta con múltiples homologaciones para zonas peligrosas, incluyendo CSA/NRTL/C para instalaciones en Norteamérica (Clase I, División I) y ATEX/IECEx para uso internacional (Clase I, Zona 0/1). Está homologado para aplicaciones intrínsecamente seguras (Ex ia) y no incendiarias (Ex ec).

3. ¿Cuál es el par de apriete correcto para este transductor?

El par de apriete recomendado es de 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf). Un par de apriete adecuado es fundamental para garantizar mediciones precisas y evitar daños al transductor o a la máquina.

4. ¿Qué tipo de conector utiliza este transductor?

Utiliza un robusto conector de montaje superior de 2 pines de acero inoxidable 316L MIL-C-5015 (opción de conexión "00"). La distribución de pines es: Pin A (alimentación/señal positiva), Pin B (común) y tierra de la carcasa..

5. ¿Cuál es la longitud máxima recomendada del cable?

La longitud máxima del cable es de 305 metros (1000 pies) del cable con número de pieza 02173006 sin degradación de la señal. Sin embargo, la longitud continua máxima disponible es de 91,44 m (300 pies); para longitudes mayores se requieren empalmes o conectores.

6.¿Cuál es la opción de montaje del perno de la placa (opción "12")?

La opción "12" incluye un adaptador de perno de placa con rosca de 3/8-24 a M8x1. Esto permite montar el transductor en superficies que aceptan roscas métricas M8x1, lo que proporciona flexibilidad para diferentes configuraciones de máquina.
