Cable de interconexión estándar 9571-12 Bently Nevada

9571-12

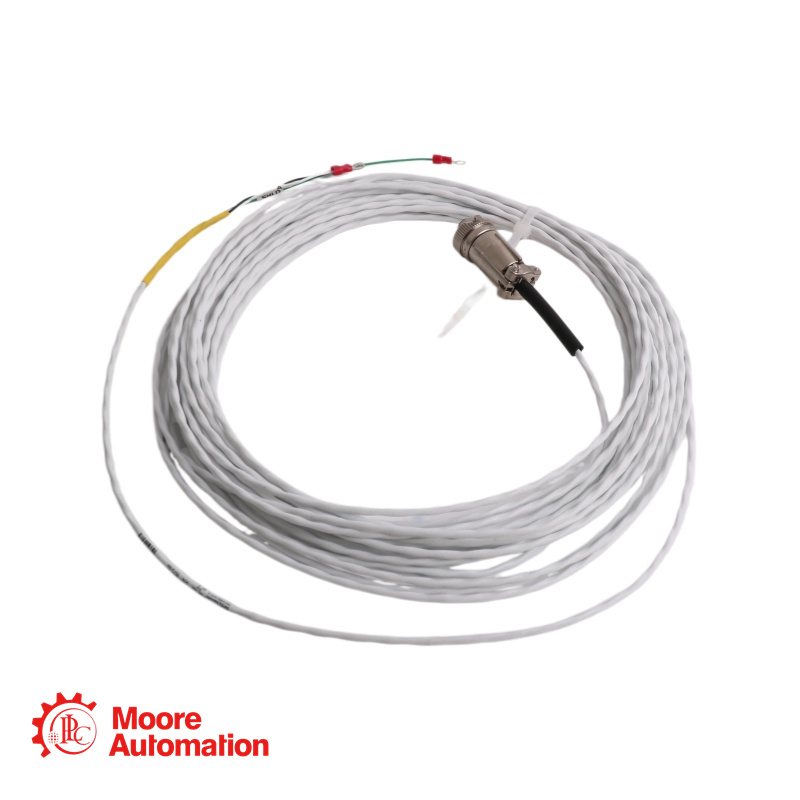

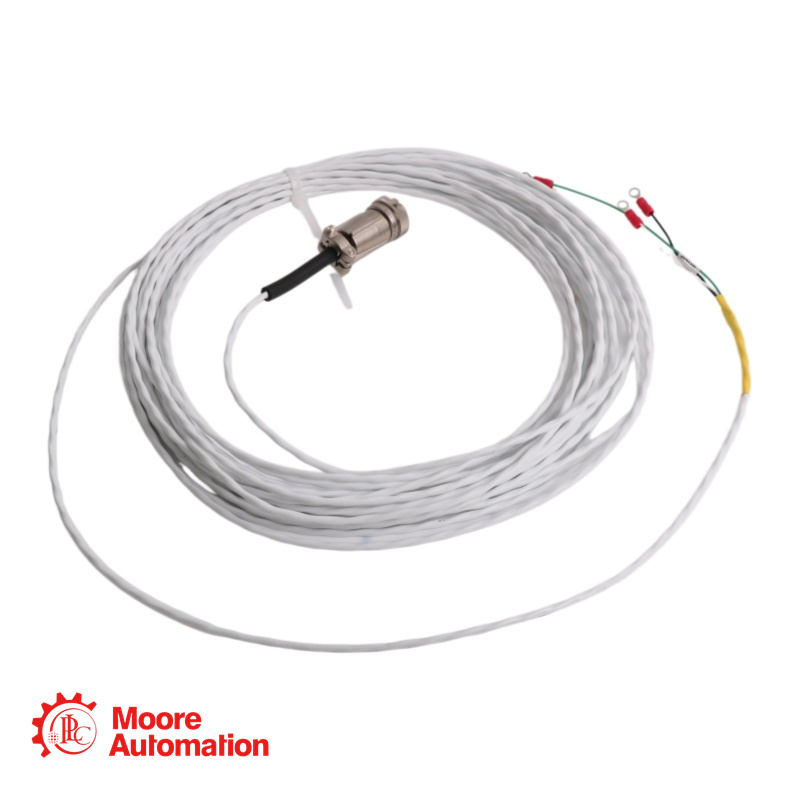

Cable blindado de 0,382 mm2 (22AWG) con un conector hembra resistente a la humedad en el extremo del transductor y terminales de anillo en el extremo del monitor.
Rango de temperatura: -29 a 121 °C (-20 a 250 °F).

La serie 9571 es una familia de cables de interconexión estándar diseñados para su uso con sensores de velocidad, sondas de proximidad y otros transductores de Bently Nevada en sistemas de monitorización del estado de la maquinaria. Estos cables proporcionan una conexión fiable entre el sensor instalado en campo y el sistema de monitorización (por ejemplo, los monitores de la serie 3500 de Bently Nevada).

Técnico SpeciEspecificaciones para 9571-12

Preguntas frecuentes sobre 9571-12

¿Cuál es la longitud exacta del cable 9571-12?
El cable 9571-12 tiene una longitud de 12 pies (3,6 metros). El número "12" en la referencia indica la longitud en pies.

¿Qué sensores son compatibles con el cable 9571-12?
El modelo 9571-12 es compatible con los sensores Bently Nevada que utilizan un conector hembra de 2 pines estilo Mil-C-5015, incluyendo:

Sensor de velocidad de baja frecuencia 330505
Otros sensores de velocidad Bently Nevada con el mismo tipo de conector.

¿A qué monitor se conecta este cable?
El extremo del monitor tiene terminales de anillo (terminales de pala) que se conectan a los bloques de terminales de los monitores Bently Nevada, incluidos:
Monitor hidrostático 3500/46M
Otros monitores de la serie 3500 con módulos de entrada analógica compatibles

¿Cuál es la clasificación de temperatura del 9571-12?
El cable está diseñado para funcionar entre -29 °C y +121 °C (-20 °F y +250 °F). Esto cubre la mayoría de los entornos industriales, incluyendo salas de turbinas e instalaciones exteriores en climas moderados.

¿El cable 9571-12 está blindado?
Sí. La serie 9571 utiliza una construcción de par trenzado blindado, lo que proporciona una excelente inmunidad al ruido en entornos eléctricamente ruidosos (motores, variadores de frecuencia, aparamenta, generadores).
