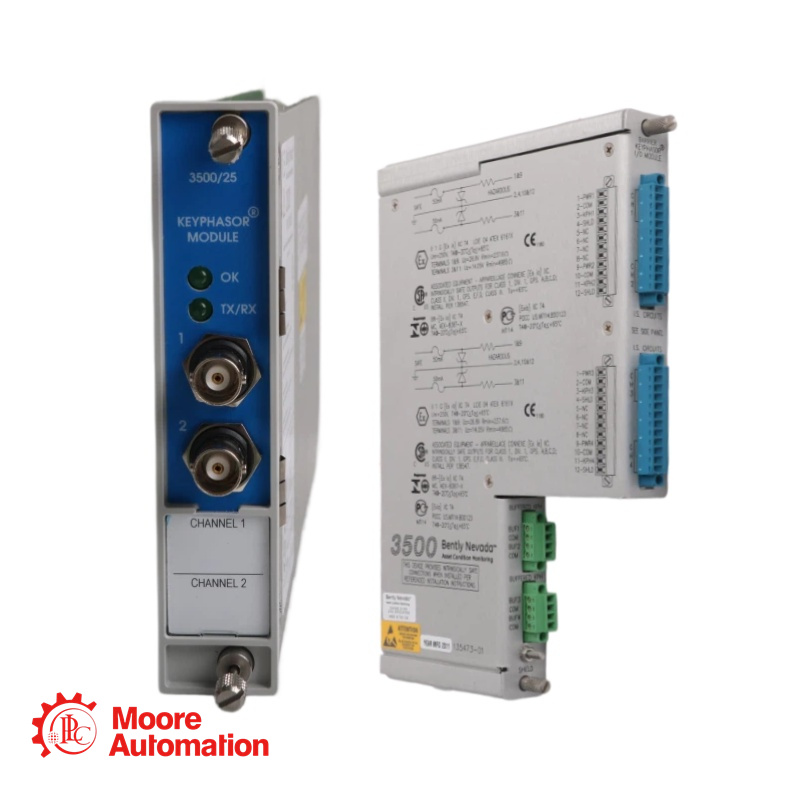

Módulo Keyphasor mejorado 3500/25

El Bentley Nevada 3500/25 El módulo Keyphasor mejorado es un hMódulo de dos canales y media altura que proporciona señales Keyphasor a los módulos de monitorización en un rack 3500. El módulo recibe señales de sondas de proximidad o captadores magnéticos y las convierte en señales digitales Keyphasor que indican cuándo la marca Keyphasor en el eje coincide con el transductor Keyphasor. El sistema de protección de maquinaria 3500 admite hasta cuatro señales Keyphasor en configuración normal y hasta ocho en configuración emparejada.

Notas: La señal Keyphasor es un pulso que se emite una vez por vuelta o varias veces por vuelta desde un eje o engranaje giratorio y que se utiliza para proporcionar una medición de tiempo precisa. Esto permite que los módulos de monitorización 3500 y los equipos de diagnóstico externos midan la velocidad de rotación del eje y parámetros vectoriales como la amplitud y la fase de la vibración 1X.

Especificaciones de 3500/25

Consumo de energía: 3,2 vatios típico
Impedancia de entrada: 21,8 kΩ mínimo
Impedancia de salida: impedancia de salida máxima amortiguada de 504 Ω.
Fuente de alimentación del transductor Keyphasor: -24 Vcc, 40 mA máximo por canal.
Temperatura de almacenamiento: -40 °C a +85 °C (-40 °F a +185 °F)
Humedad: 95%, sin condensación

+Módulo principal:

Dimensiones (Profundidad x Altura x Ancho):
119,9 mm x 24,4 mm x 256,5 mm (4,72 pulg. x 0,96 pulg. x 10,10 pulg.).
Peso: 0,34 kg (0,76 libras)
+Módulo de E/S:

Dimensiones (Alto x Ancho x Profundidad):
241,3 mm x 24,4 mm x 103,1 mm (9,50 pulg. x 0,96 pulg. x 4,06 pulg.)
Peso: 0,46 kg (1,01 libras)

3500/25 repuestos

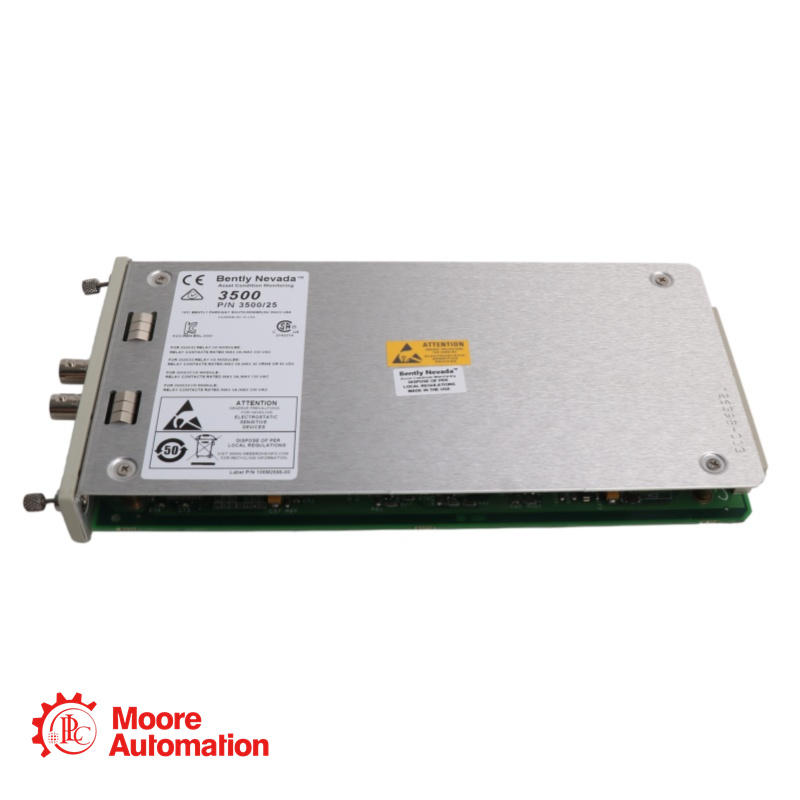

149369-01 - Módulo Keyphasor mejorado

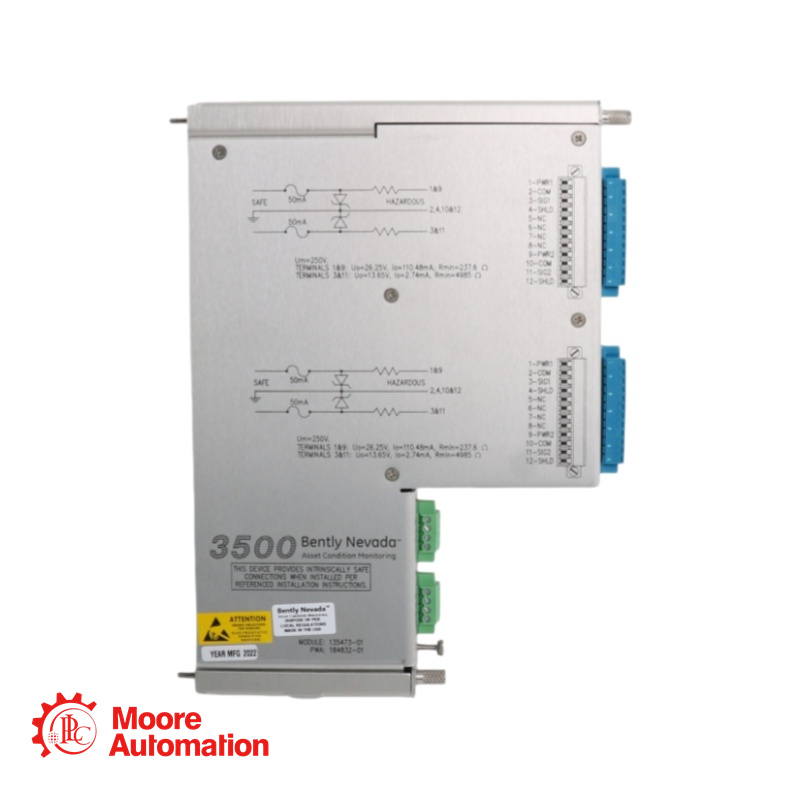

135473-01 - Módulo de E/S Keyphasor (Barreras internas y terminaciones internas).

Preguntas frecuentes de 3500/25

¿Qué es el módulo Keyphasor mejorado 3500/25 (149369-01 + 135473-01)?
A: Este es un módulo de dos canales de media altura utilizado en el sistema de protección de maquinaria Bently Nevada 3500. Convierte las señales de sondas de proximidad o captadores magnéticos en pulsos digitales Keyphasor (una vez por giro o multievento) para la medición de velocidad y fase. El módulo de E/S 135473-01 proporciona barreras y terminaciones internas para aplicaciones en áreas peligrosas.

¿El módulo 149369-01 es compatible con versiones anteriores de los módulos Keyphasor?
R: Sí. Es un reemplazo directo enchufable para el módulo 125792-01 anterior y mantiene una compatibilidad total con versiones anteriores en forma, ajuste y función.

¿Cuántas señales Keyphasor puede manejar el sistema 3500 con este módulo?
A: Hasta cuatro señales Keyphasor en configuración normal, u ocho señales en configuración emparejada, utilizando hasta cuatro módulos Keyphasor.
