330910-01-08-50-01-05 Sonda NSv doblada de Nevada

¿Cómo puedo obtener el precio?

330910-01-08-50-01-05

Gerente de ventas:Frida
◆Teléfono/Whatsapp:+86 15359408275
◆Correo electrónico:sales5@mooreplc.com

Descripción - Sonda NSv

330910-01-08-50-01-05

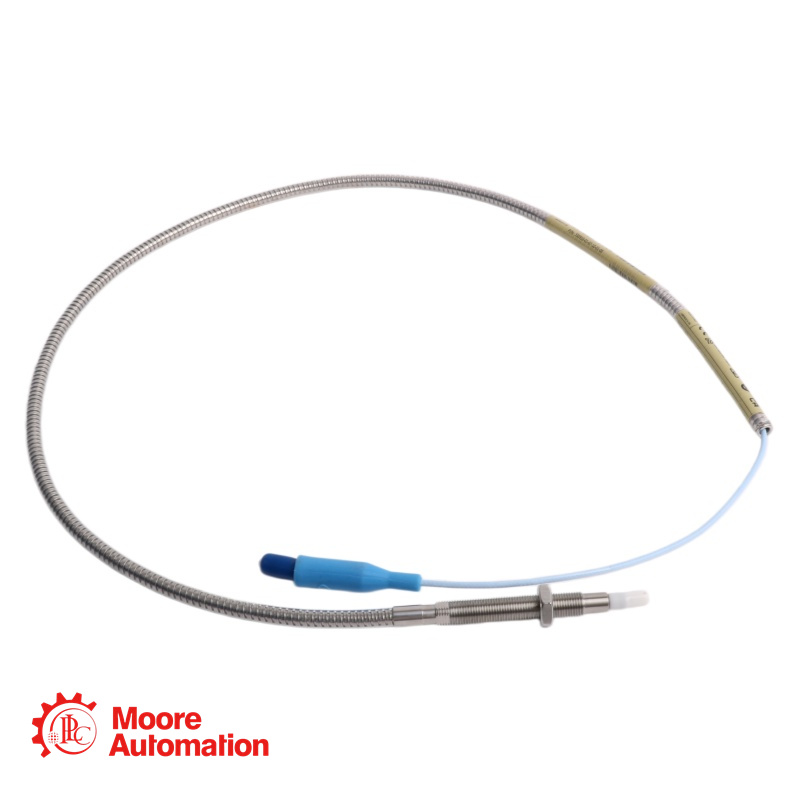

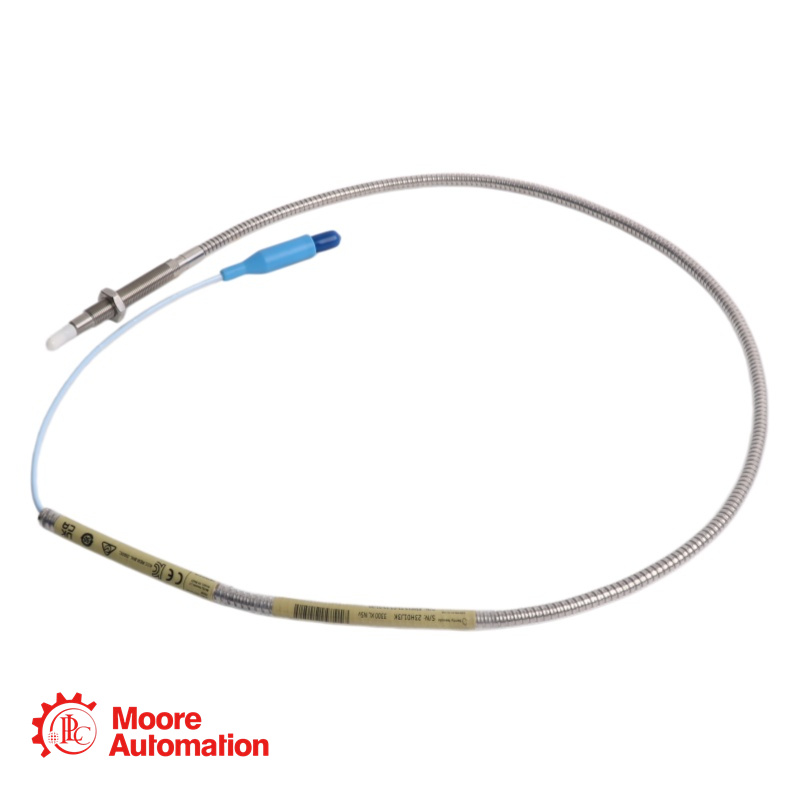

Este 330910-01-08-50-01-05 La sonda es un componente del sistema transductor de proximidad 3300 XL NSv, diseñado para aplicaciones de monitorización de maquinaria donde el espacio de instalación es limitado, incluidos compresores de aire centrífugos, compresores de refrigeración y compresores de gas de proceso.

Parámetro - Sonda NSv

330910-01-08-50-01-05

Modelo base: 330910: Sonda NSv 3300, rosca M10X1, con blindaje.
Longitud sin rosca (A):01: 10 mm (mínimo)
Longitud de la caja (B):08: 80 mm
Longitud total (C):50: 5,0 metros (16,4 pies)
Conector/Cable (D):01: Conector coaxial miniatura ClickLoc con protector de conector, cable estándar
Aprobación de la agencia (E):05: Aprobaciones múltiples (ATEX, IECEx, etc.)
Sensibilidad: 7,87 V/mm (200 mV/mil) ± tolerancia estándar
Rango lineal: 1,5 mm (60 mils) [espacio de 0,25 mm a 1,75 mm]
Material de la punta: Sulfuro de polifenileno (PPS)
Material de la caja: Acero inoxidable AISI 304
Rango de temperatura: -52 °C a +177 °C (-62 °F a +351 °F)

Preguntas frecuentes - Sonda NSv

330910-01-08-50-01-05

P: ¿Por qué elegir la serie NSv en lugar de la sonda estándar 3300 XL de 8 mm?
A: Espacio físico. La sonda NSv tiene una vista lateral más estrecha y un requisito de objetivo menor. Si el diámetro de su eje es <51 mm (2 pulgadas) o su área objetivo es

P: ¿Contra qué protege realmente la "Armadura" (Característica en 330910)?
A: La opción "Con protección" (trenzado de acero inoxidable) ofrece una protección mecánica extrema contra aplastamiento, corte y abrasión. Esto es indispensable para instalaciones dentro de cajas de engranajes o carcasas donde el cable pueda rozar con piezas giratorias de alta velocidad o bordes afilados de la carcasa.

P: ¿Por qué hay un "Protector de conector" (Opción 01)?
A: Los conectores ClickLoc son de latón chapado en oro. En entornos con alta humedad o donde hay presencia de neblina de aceite (como en las carcasas de los cojinetes de las turbinas), el protector del conector evita la entrada de líquido que podría provocar un cortocircuito en la señal o alterar la capacitancia, lo que daría lugar a lecturas erróneas.

P: ¿Esta sonda es intercambiable con los sistemas RAM 3300 más antiguos?
R: Sí, tanto mecánica como eléctricamente. Sin embargo, al actualizar desde la serie 3000/7000 (190 transductores), todo el sistema (sonda + cable de extensión + sensor de proximidad) debe reemplazarse con componentes NSv.

P: ¿Cuáles son los límites de par para la rosca M10X1?
A: La instalación se realiza apretando con los dedos y aplicando un giro específico con llave. El par máximo permitido en la carcasa es de 0,56 N·m (5 in·lb). Un apriete excesivo (que supere los 15 mm de rosca) anulará la garantía debido a la tensión o el agarrotamiento.

Comparación de modelosen - Sonda NSv

Característica

330910 (NSv Blindado)

3300 XL 8 mm

330906 (Montaje inverso NSv)

Caso de uso principal

Ejes pequeños y vista lateral estrecha

Turbinas de gran tamaño y de uso general.

Espacio libre trasero extremadamente limitado (parte posterior del cojinete).

Tamaño de la rosca

M10X1 (Métrico)

3/8-24 o M10X1

3/8-24 o M10X1

Diámetro objetivo (mín.)

8,9 mm (0,35 pulgadas)

> 50 mm (2 pulgadas)

8,9 mm (0,35 pulgadas)

Rango lineal

1,5 mm (60 milésimas de pulgada)

2,0 mm (80 milésimas de pulgada)

1,5 mm (60 milésimas de pulgada)

Armadura estándar

Sí (AISI 302 SST)

Opcional

No disponible

Conector

ClickLoc con protector

ClickLoc

ClickLoc

Idoneidad del diámetro del eje

Excelente (<30 mm)

Pobre (<30 mm)

Excelente (<30 mm)
