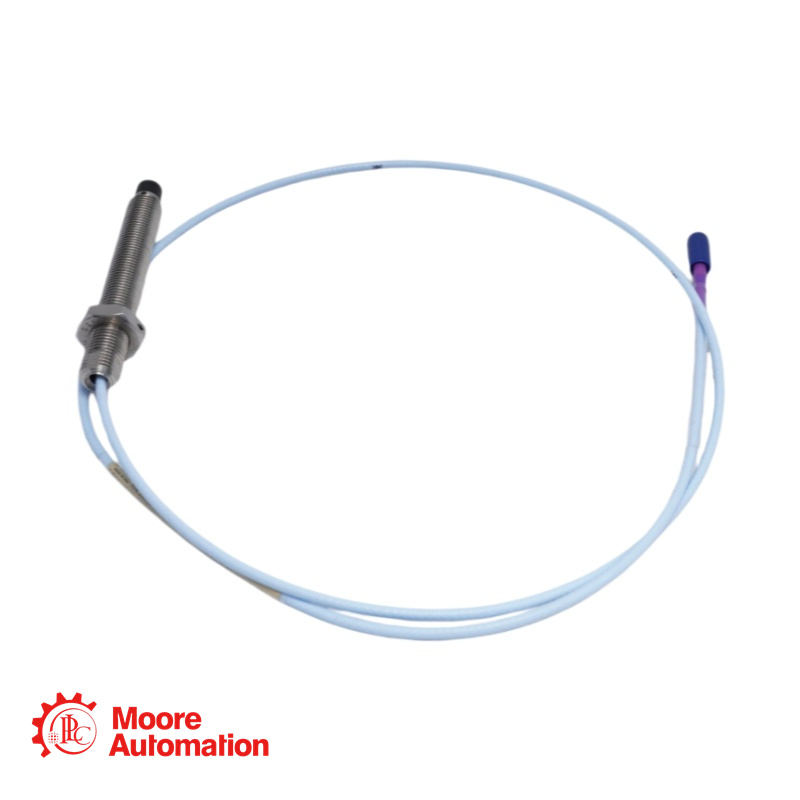

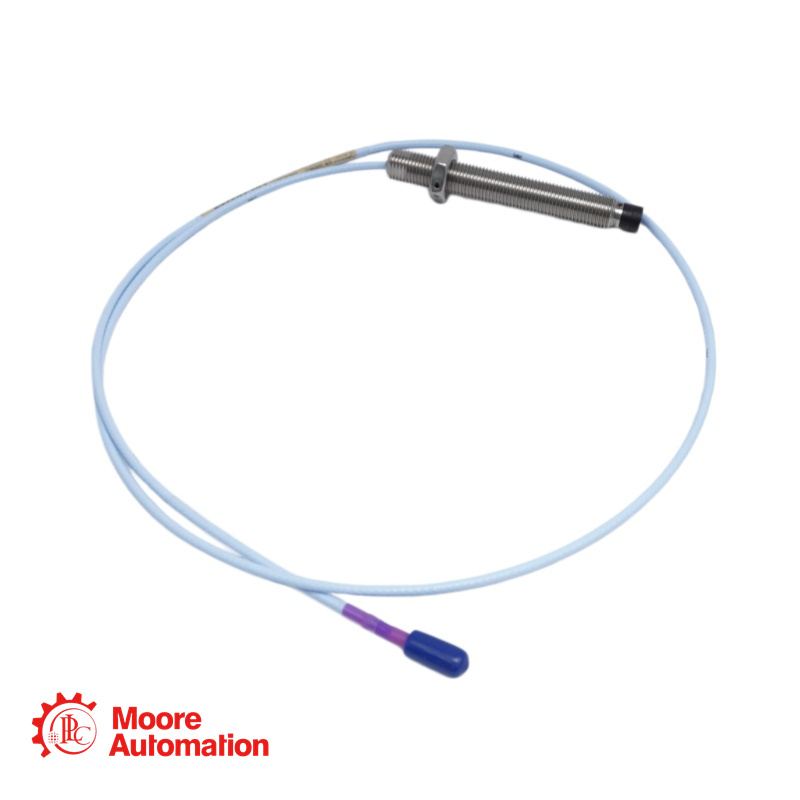

330703-000-150-10-11-05 Sonda NSv

La sonda de proximidad de montaje estándar 330703-000-150-10-11-05 pertenece a la serie 3300 XL de 11 mm. Está diseñada para mediciones de vibración y desplazamiento sin contacto en máquinas con cojinetes de película fluida donde se requiere un rango lineal más amplio.

La punta de 11 mm de diámetro ofrece un rango lineal de 4,0 mm (160 milésimas de pulgada), el doble que el del sistema estándar 3300 XL de 8 mm. Esto la hace ideal para aplicaciones como la medición de la posición axial (empuje), el monitoreo de la expansión diferencial en turbinas de vapor y la medición de la posición de las bielas en compresores alternativos.

330703-000-150-10-11-05 DETALLES

Número de pieza: 330703-000-150-10-11-05
Modelo base: 330703 - Sonda 3300 XL de 11 mm, montaje estándar, rosca M14 x 1.5, sin blindaje
Longitud sin rosca (AA):000: 0 mm
Longitud total de la caja (BB): 150: 150 mm (5,9 pulgadas)
Longitud total del cable (CC):10: 1,0 metro (3,3 pies)
Tipo de conector y cable (DD): 11: Conector coaxial miniatura ClickLoc™ con protector de conector, cable FluidLoc.
Aprobación de la agencia (EE):05: Aprobaciones múltiples (CSA, ATEX, IECEx)
Tipo de rosca: M14 x 1.5 métrica
Armadura: Sin armadura
Tipo de montaje: Montaje frontal estándar
Rango lineal: 4,0 mm (160 mils)
Factor de escala promedio: 3,94 V/mm (100 mV/mil)
Respuesta en frecuencia: 0 a 8 kHz (típica)
Cable de sonda: triaxial de 75 Ω, con aislamiento de FEP y construcción FluidLoc.
Rango de temperatura (de funcionamiento): -52 °C a +177 °C (-62 °F a +350 °F)
Rango de temperatura (almacenamiento): -52 °C a +177 °C (-62 °F a +350 °F)

330703-000-150-10-11-05

Preguntas frecuentes (FAQ)

P: ¿Cuál es la aplicación principal de la sonda 3300 XL de 11 mm?
A: La sonda de 11 mm está diseñada para aplicaciones que requieren un rango lineal mayor que el del sistema de 8 mm.

P: ¿Cuál es el factor de escala de esta sonda?
A: El sistema 3300 XL de 11 mm tiene un factor de escala promedio de 3,94 V/mm (100 mV/mil), que es la mitad de la sensibilidad del sistema de 8 mm (7,87 V/mm).

P: ¿Cuál es el rango lineal de esta sonda?
A: El rango lineal es de 4,0 mm (160 mils), comenzando aproximadamente a 0,25 mm (10 mils) del objetivo.

P: ¿Cuál es la finalidad del cable FluidLoc (opción "11")?
A: El cable FluidLoc está diseñado para evitar fugas de aceite y otros líquidos fuera de la máquina a través de su interior. Esto es fundamental en aplicaciones donde el cable atraviesa la carcasa de la máquina y es necesario contener los fluidos del proceso.

P: ¿Qué significa la opción de aprobación de agencia "-05"?
A: La opción "-05" indica que esta sonda cuenta con múltiples homologaciones para zonas peligrosas, incluyendo la certificación CSA para Norteamérica y las certificaciones ATEX e IECEx para uso internacional. Está homologada para su uso en aplicaciones intrínsecamente seguras (ia) y no incendiarias (nA/ec).

P: ¿Cuál es el ajuste de separación correcto para esta sonda?
A: Para las mediciones de vibración radial, el ajuste de separación recomendado suele ser de 2,5 mm (100 mils), lo que sitúa la sonda en el centro de su rango lineal de 4,0 mm.
