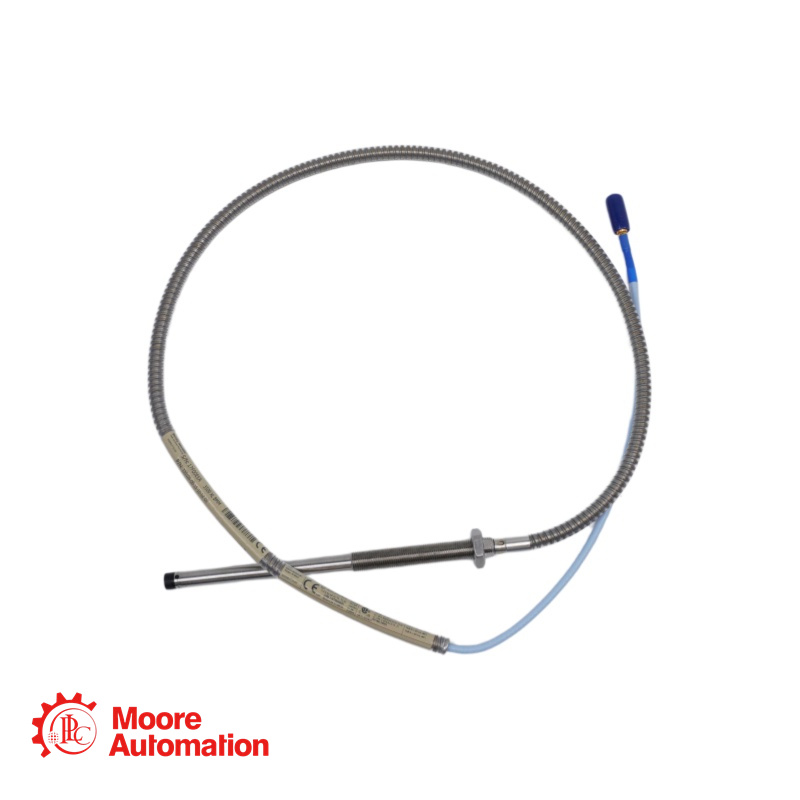

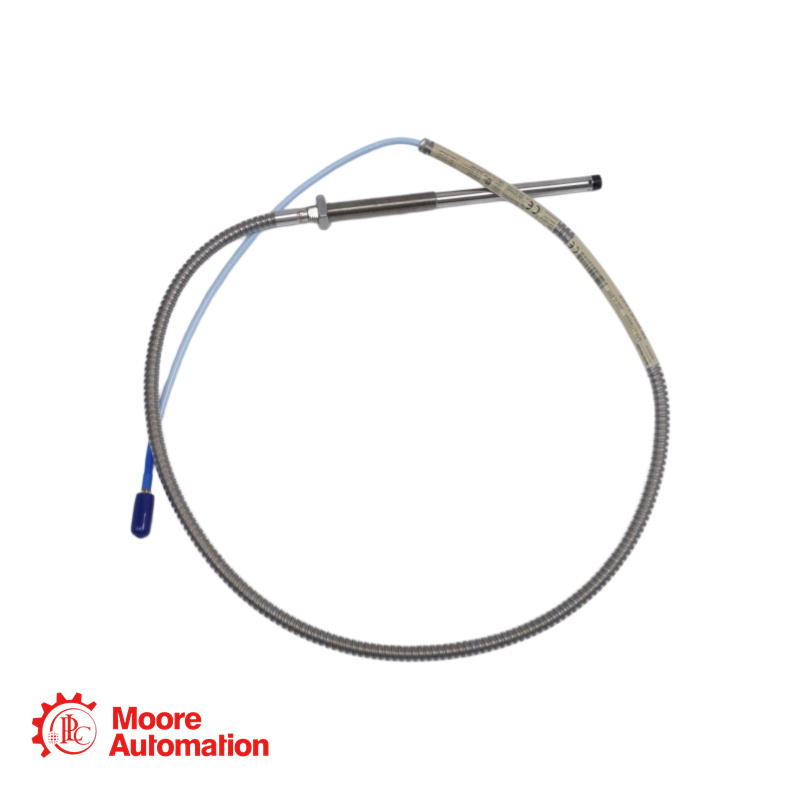

La sonda de proximidad 330104-08-15-05-01-05, con rosca M10 x 1 y protección, es una sonda 3300 XL de 8 mm con rosca M10 x 1. Forma parte del sistema de transductores de proximidad 3300 XL de 8 mm.
Marca :
Bently NevadaNúmero de parte :
330104-08-15-05-01-05Peso :
0.2 kgDimensión :
32x30x2cmPaís de origen :
USACódigo hs :
8537101190Descripción :
Proximity Probe
330104-08-15-05-01-05 De un vistazo La sonda de proximidad 330104-08-15-05-01-05, con rosca M10 x 1 y protección, forma parte del sistema transductor de proximidad 3300 XL de 8 mm, que proporciona una tensión de salida proporcional a la distancia entre la punta de la sonda y una superficie conductora para medir valores estáticos (posición) y dinámicos (vibración). Esta sonda específica está diseñada para usarse con un sensor de proximidad 3300 XL y un cable de extensión. Marca Bentley Nevada Origen EE.UU Familia de productos Sistema de transductor de proximidad 3300 XL de 8 mm Ciclo de vida del producto Producto activo Peso neto 0,2 kg Condición Original Nuevo Garantía 12 meses
Especificación 330104-08-15-05-01-05
Parámetro | Especificación |
Modelo base | 330104 |
Tipo de sonda | Sonda de proximidad 3300 XL de 8 mm, rosca M10 x 1cabeza, con armadura |
Longitud sin rosca (Opción A) | 80 mm (0,8) |
Duración total del caso (Opción B) | 150 mm (15) |
Longitud total (Opción C) | 5,0 metros (16,4 pies) |
Tipo de conector y cable (Opción D) | 01: Conector coaxial miniatura ClickLoc con protector de conector, cable estándar |
Aprobación de la agencia (Opción E) | 05: Homologaciones CSA, ATEX, IECEx |
Rango lineal | 2 mm (80 milésimas de pulgada) desde aproximadamente 0,25 a 2,3 mm (10 a 90 milésimas de pulgada) |
Factor de escala incremental (ISF) | 7,87 V/mm (200 mV/mil) ± 6,5% incluyendo el error de intercambiabilidad en el rango lineal de 80 mil de 0°C a +45°C (+32°F a +113°F) |
Resistencia nominal de CC de la sonda | 8,73 Ω ± 0,50 Ω (para una longitud de sonda de 5,0 metros) |
Ajuste de separación recomendado para vibración radial | -9 Vcc [aproximadamente 1,27 mm (50 mils)] |
▶Las aplicaciones principales son las mediciones de vibración y posición en máquinas con cojinetes de película fluida, así como las mediciones de referencia y velocidad del Keyphasor.
Esta sonda específica (con protección reforzada) se utiliza en aplicaciones donde el cable requiere protección adicional.
Se recomienda utilizar una sonda de 8 mm siempre que sea posible para proporcionar una resistencia óptima frente a los daños físicos, ya que su mayor diámetro ofrece una carcasa más robusta y un encapsulado más grueso de la bobina de la sonda.
Se utiliza con el sensor Proximitor 3300 XL y un cable de extensión (por ejemplo, 330130 o 330190) donde la longitud total de la sonda y el cable de extensión coincide con la longitud total del sensor Proximitor.
|
|
|
|
P: ¿Esta sonda 330104-08-15-05-01-05 es intercambiable con componentes de la serie 3300 que no sean XL?
▶R: Sí, los componentes 3300 XL de 8 mm son intercambiables eléctrica y físicamente con los componentes 3300 no XL de 5 mm y 8 mm cuando se respeta el radio de curvatura mínimo permitido del cable (25,4 mm / 1,0 pulg.).
P: ¿Qué tipo de cable 330104-08-15-05-01-05 utiliza esta sonda y está blindado?
▶A: Esta sonda utiliza un cable triaxial estándar de 75 Ω con aislamiento de fluoroetileno propileno (FEP). Además, incluye una armadura flexible de acero inoxidable AISI 302 o 304 con una cubierta exterior de FEP para mayor protección del cable.
P: ¿Cuál es el diámetro mínimo del eje recomendado para usar con esta sonda 330104-08-15-05-01-05?
▶A: El diámetro mínimo recomendado del eje es de 76,2 mm (3 pulgadas). Las mediciones de vibración radial o de posición en ejes con diámetros inferiores a este valor pueden modificar el factor de escala.
P: ¿Cuál es el tamaño mínimo del objetivo requerido para esta sonda 330104-08-15-05-01-05?
▶A: El tamaño mínimo del objetivo es de 15,2 mm (0,6 pulgadas) de diámetro para un objetivo plano.
P: ¿Cuál es la resistencia a la tracción máxima que puede soportar esta sonda 330104-08-15-05-01-05?
▶A: La resistencia a la tracción máxima nominal es de 330 N (75 lbf) desde la carcasa de la sonda hasta el cable de la sonda.
