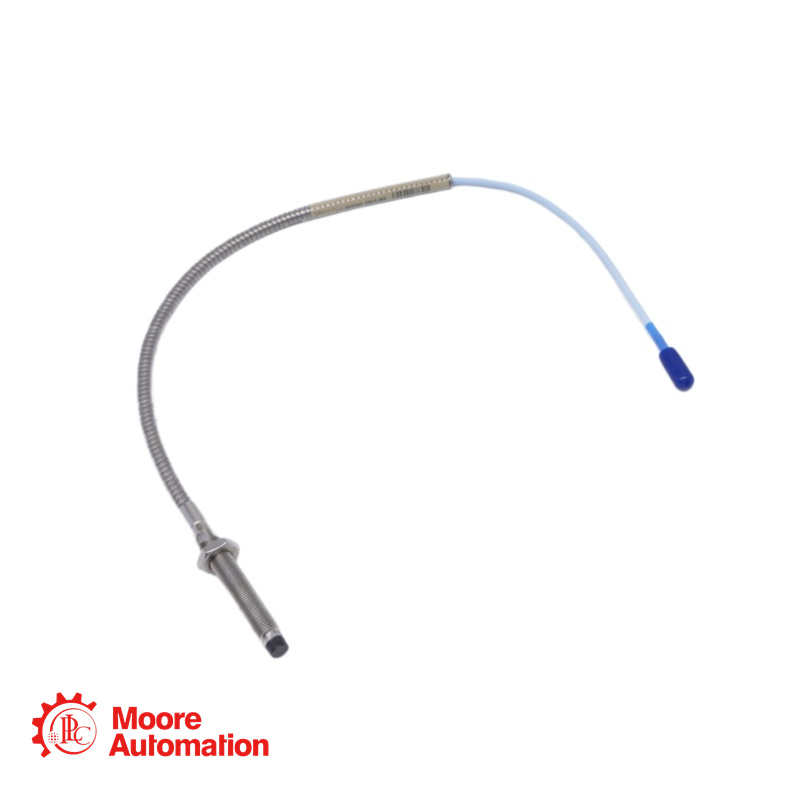

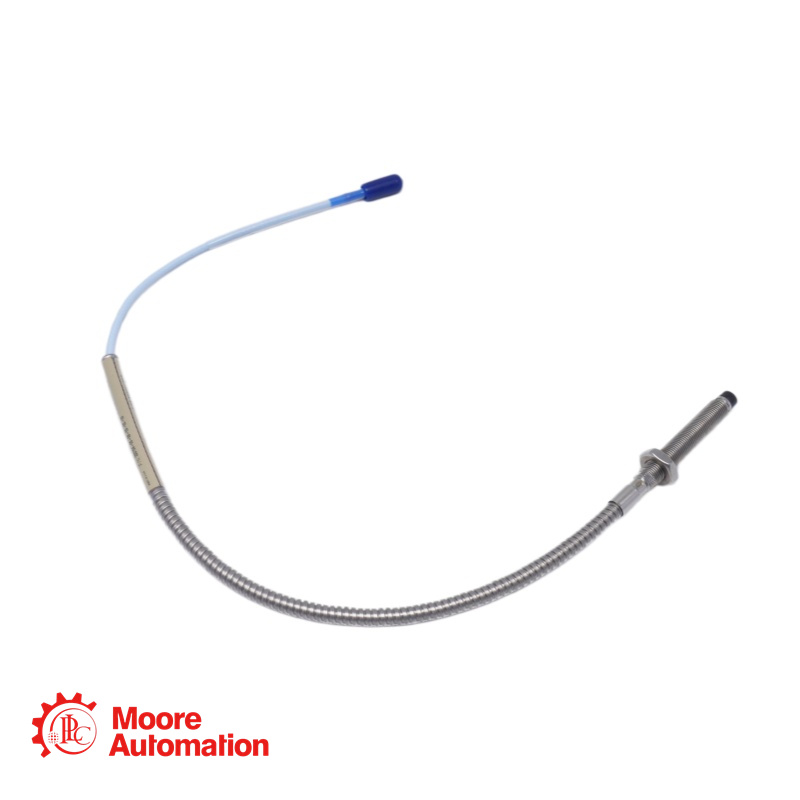

330104-00-06-05-11-05 Sonda NSv

La sonda de proximidad de montaje inverso 330104-00-06-05-11-05 pertenece a la serie 3300 XL de 8 mm. Está diseñada para la medición de vibraciones y posición en maquinaria rotativa donde el espacio detrás del punto de montaje de la sonda es limitado o inaccesible, como en cojinetes axiales o carcasas de máquinas confinadas.

Esta sonda cuenta con una rosca UNF de 1/4-28 y forma parte del sistema de transductor de proximidad 3300 XL de 8 mm, que ofrece un rendimiento avanzado en sistemas de transductores de proximidad por corrientes de Foucault. El sistema cumple plenamente con la norma API 670 del Instituto Americano del Petróleo (API) en cuanto a configuración mecánica, rango lineal, precisión y estabilidad térmica.

La opción de aprobación de agencia "-05" indica que esta sonda cuenta con múltiples aprobaciones para áreas peligrosas (CSA, ATEX, IECEx) para su uso en aplicaciones intrínsecamente seguras y no incendiarias.

330104-00-06-05-11-05 DETALLES

Número de pieza: 330104-00-06-05-11-05
Modelo base: 330104 - Sonda 3300 XL de 8 mm, montaje inverso, rosca 1/4-28 UNF, sin blindaje
Longitud sin rosca (AA):00: 0,0 mm (0,0 pulgadas)
Longitud total de la caja (BB): 06: 60 mm (2,36 pulgadas)
Longitud total del cable (CC):05: 0,5 metros (1,6 pies)
Tipo de conector y cable (DD): 11: Conector coaxial miniatura ClickLoc™ con protector de conector, cable FluidLoc.
Aprobación de la agencia (EE):05: Aprobaciones múltiples (CSA, ATEX, IECEx)
Tipo de rosca: 1/4-28 UNF
Armadura: Sin armadura
Tipo de montaje: Montaje inverso (el cable sale por el lado de la punta).
Factor de escala promedio: 7,87 V/mm (200 mV/mil)

330104-00-06-05-11-05

Preguntas frecuentes (FAQ)

P: ¿Qué es una sonda de montaje inverso y cuándo se utiliza?
A: Una sonda de montaje inverso (serie 330104) tiene el cable saliendo por la punta en lugar de por la parte posterior. Este diseño se utiliza en aplicaciones donde el espacio detrás del punto de montaje de la sonda es limitado o inaccesible, como en cojinetes axiales o carcasas de máquinas con espacio reducido.

P: ¿Cuál es la finalidad del cable FluidLoc (opción "11")?
A: El cable FluidLoc está diseñado para evitar que el aceite y otros líquidos se filtren fuera de la máquina a través de su interior. Esto es importante en aplicaciones donde el cable atraviesa la carcasa de la máquina y es necesario contener los fluidos del proceso.

P: ¿Cuál es la finalidad del protector de conectores?
A: El protector del conector proporciona un sellado hermético para el punto de conexión entre la sonda y el cable de extensión. Evita que la humedad, el aceite y otros contaminantes entren en el conector ClickLoc™.

P: ¿Qué significa la opción de aprobación de agencia "-05"?
A: La opción "-05" indica que esta sonda cuenta con múltiples homologaciones para zonas peligrosas, incluyendo la certificación CSA para Norteamérica y las certificaciones ATEX e IECEx para uso internacional. Está homologada para su uso en aplicaciones intrínsecamente seguras (ia) y no incendiarias (nA/ec).

P: ¿Cuál es el ajuste de separación correcto para esta sonda?
A: Para mediciones de vibración radial, la separación recomendada es de 1,27 mm (50 milésimas de pulgada), lo que corresponde a una salida de aproximadamente -9 Vcc. Esto sitúa la sonda en el centro de su rango lineal de 2,0 mm (80 milésimas de pulgada).

P: ¿Cuál es la longitud total del cable de esta sonda?
A: La longitud total del cable es de 0,5 metros (1,6 pies), tal como se especifica en la opción "05".
