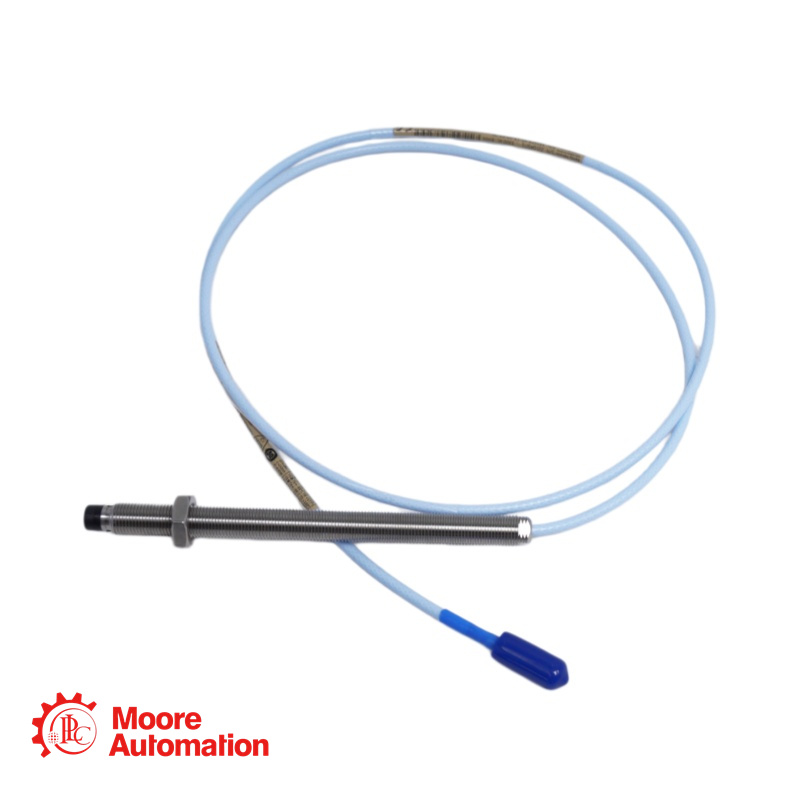

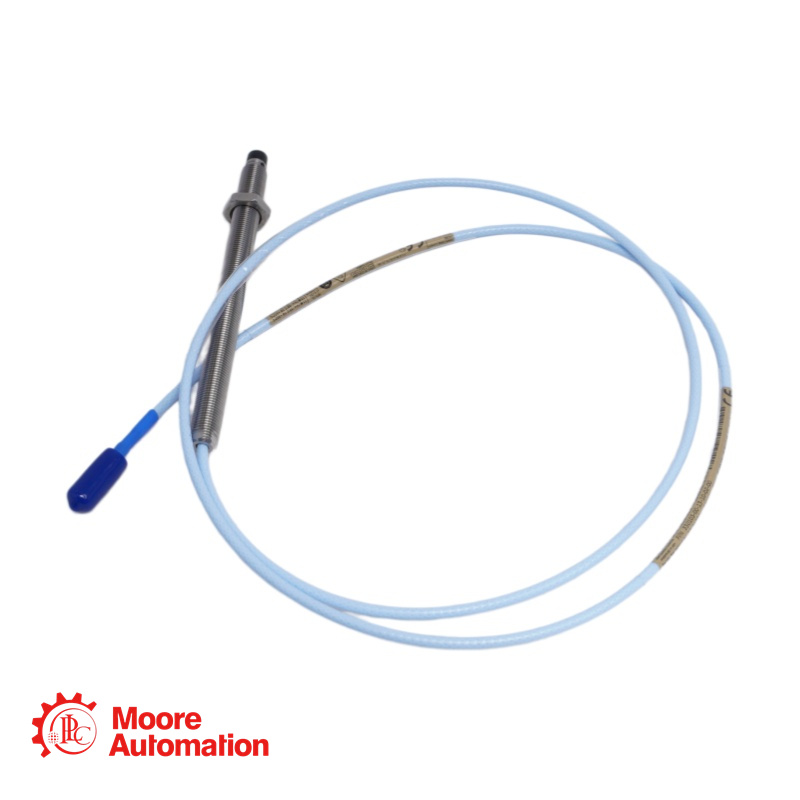

330103-00-13-20-12-05 Sonda NSv

La sonda de proximidad estándar 330103-00-13-20-12-05 pertenece a la serie 3300 XL de 8 mm. Está diseñada para mediciones de vibración y posición en maquinaria rotativa, como máquinas con cojinetes de película fluida, compresores, bombas y turbinas.

Esta sonda forma parte del sistema de transductor de proximidad 3300 XL de 8 mm, que ofrece un rendimiento avanzado en sistemas de transductores de proximidad por corrientes de Foucault. El sistema cumple plenamente con la norma API 670 del Instituto Americano del Petróleo (API) en cuanto a configuración mecánica, rango lineal, precisión y estabilidad térmica.

330103-00-13-20-12-05 DETALLES

Número de pieza: 330103-00-13-20-12-05
Modelo base: 330103 - Sonda 3300 XL de 8 mm, montaje estándar, rosca 3/8-24 UNF, sin blindaje
Longitud sin rosca (AA): 00: 0,0 pulgadas
Longitud total de la caja (BB): 13: 1,3 pulgadas
Longitud total del cable (CC):20: 2,0 metros (6,6 pies)
Tipo de conector y cable (DD): 12: Conector coaxial miniatura ClickLoc™, cable FluidLoc
Aprobación de la agencia (EE):05: Aprobaciones múltiples (CSA, ATEX, IECEx)
Tipo de rosca: 3/8-24 UNF
Armadura: Sin armadura
Tipo de montaje: Montaje frontal estándar
Rango lineal: 2,0 mm (80 mils), desde aproximadamente 0,25 a 2,3 mm (10 a 90 mils) desde el objetivo (-1 a -17 Vdc)
Ajuste de separación recomendado: 1,27 mm (50 mils) [aproximadamente -9 Vcc] para vibración radial
Factor de escala promedio: 7,87 V/mm (200 mV/mil)
Compatibilidad de longitud del sistema: Diseñado para su uso con el sensor Proximitor correspondiente (longitud del cable de la sonda + cable de extensión = longitud total del sistema).
Factor de escala incremental (ISF): 7,87 V/mm (200 mV/mil) ±5 % para el sistema de 5 m en el rango de 0 °C a +45 °C; ±6,5 % para el sistema de 9 m.
Desviación de la línea recta de mejor ajuste (DSL): Menos de ±0,025 mm (±1 mil) para un sistema de 5 m en el rango de 0 °C a +45 °C.
Material de la punta de la sonda: Sulfuro de polifenileno (PPS)
Material de la carcasa de la sonda: acero inoxidable AISI 303 o 304

330103-00-13-20-12-05

Preguntas frecuentes (FAQ)

P: ¿Cuál es la finalidad del cable FluidLoc (opción "12")?
A: El cable FluidLoc está diseñado para evitar que el aceite y otros líquidos se filtren fuera de la máquina a través de su interior. Esto es importante en aplicaciones donde el cable atraviesa la carcasa de la máquina y los fluidos del proceso deben permanecer contenidos para evitar fugas.

P: ¿Qué significa la opción de aprobación de agencia "-05"?
A: La opción "-05" indica que esta sonda cuenta con múltiples homologaciones para zonas peligrosas, incluyendo la certificación CSA para Norteamérica y las certificaciones ATEX e IECEx para uso internacional. Está homologada para su uso en aplicaciones intrínsecamente seguras (ia) y no incendiarias (nA/ec).

P: ¿Cuál es el ajuste de separación correcto para esta sonda 330103-00-13-20-12-05?
A: Para mediciones de vibración radial, la separación recomendada es de 1,27 mm (50 milésimas de pulgada), lo que corresponde a una salida de aproximadamente -9 Vcc. Esto sitúa la sonda en el centro de su rango lineal de 2,0 mm (80 milésimas de pulgada).

P: ¿Cuál es la longitud máxima de acoplamiento de la rosca 3/8-24?
A: La longitud máxima recomendada para el acoplamiento de la rosca es de 0,563 pulgadas. Si se supera esta longitud, puede producirse un atasco durante la instalación.

P: ¿Cuál es la diferencia entre el cable FluidLoc 330103-00-13-20-12-05 y el cable estándar?
A: El cable FluidLoc (opción "12") está especialmente diseñado para evitar que el fluido se filtre en su interior. El cable estándar (opción "02") no ofrece esta característica. Se recomienda FluidLoc para aplicaciones donde el cable de la sonda pueda estar expuesto a aceite u otros líquidos.

P: ¿Cuál es el diámetro mínimo recomendado del eje para las mediciones de vibración radial?
A: El diámetro mínimo recomendado del eje es de 76,2 mm (3 pulgadas). Las mediciones en ejes más pequeños generalmente resultarán en un cambio en el factor de escala.
