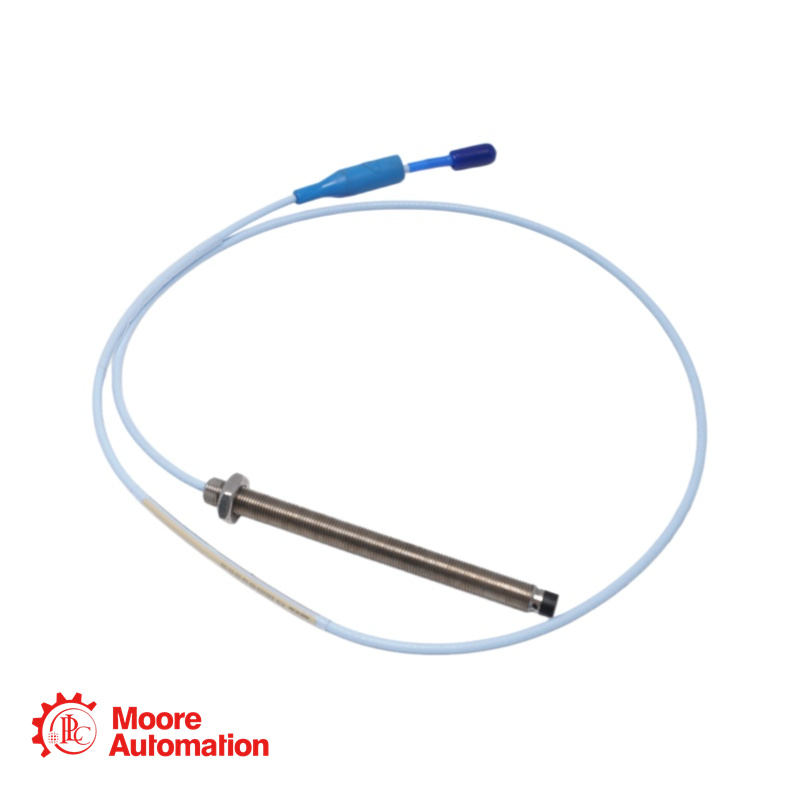

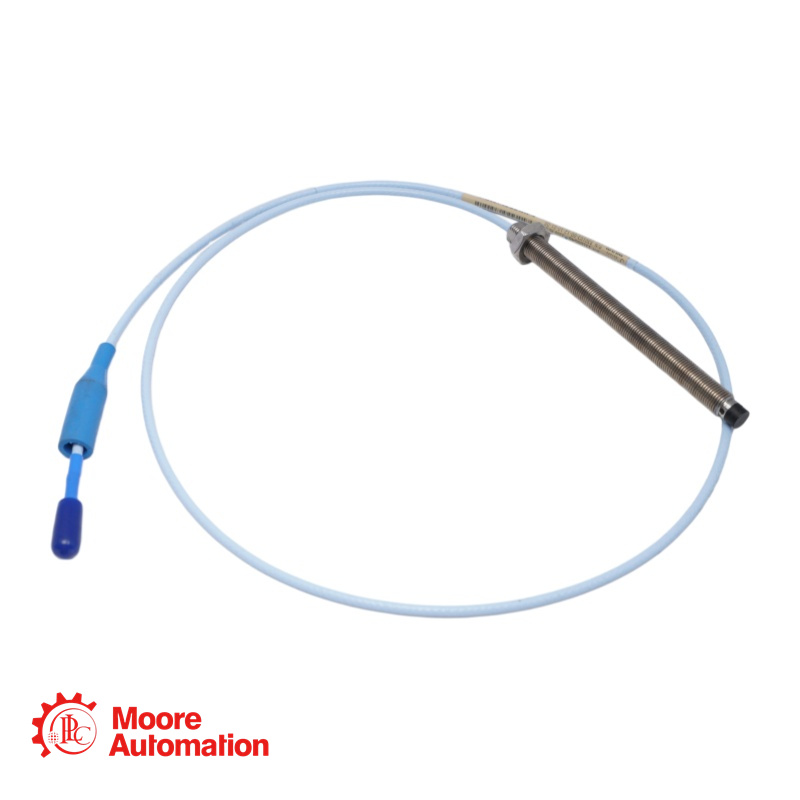

330103-00-12-10-11-05 Sonda de proximidad Bently Nevada

Gerente de ventas:

Frida

Teléfono/Whatsapp:

+86 15359408275

Correo electrónico:

sales5@mooreplc.com

DIRECCIÓN:

Edificio Guomao 3203, nº 388, calle Hubin sur, distrito de Siming, Xiamen, Fujian, China

330103-00-12-10-11-05 Sonda NSv

La sonda de proximidad 330103-00-12-10-11-05, de montaje estándar, pertenece a la serie 3300 XL de 8 mm. Está diseñada para la medición de vibraciones y posición en maquinaria rotativa, como máquinas con cojinetes de película fluida, compresores, bombas y turbinas.

Esta sonda cuenta con una rosca UNF de 3/8-24 y forma parte del sistema de transductor de proximidad 3300 XL de 8 mm, que ofrece un rendimiento avanzado en sistemas de transductores de proximidad por corrientes de Foucault. El sistema cumple plenamente con la norma API 670 del Instituto Americano del Petróleo (API) en cuanto a configuración mecánica, rango lineal, precisión y estabilidad térmica.

330103-00-12-10-11-05 DETALLES

Número de pieza: 330103-00-12-10-11-05
Modelo base: 330103 - Sonda 3300 XL de 8 mm, montaje estándar, rosca 3/8-24 UNF, sin blindaje
Longitud sin rosca (AA): 00: 0,0 pulgadas
Longitud total de la caja (BB): 12: 1,2 pulgadas
Longitud total del cable (CC):10: 1,0 metro (3,3 pies)
Tipo de conector y cable (DD): 11: Conector coaxial miniatura ClickLoc™ con protector de conector, cable FluidLoc.
Aprobación de la agencia (EE):05: Aprobaciones múltiples (CSA, ATEX, IECEx)
Tipo de rosca: 3/8-24 UNF
Armadura: Sin armadura
Tipo de montaje: Montaje frontal estándar
Ajuste de separación recomendado: 1,27 mm (50 mils) [aproximadamente -9 Vcc] para vibración radial
Factor de escala promedio: 7,87 V/mm (200 mV/mil)
Cable de sonda: triaxial de 75 Ω, con aislamiento de FEP y construcción FluidLoc.
Rango de temperatura (funcionamiento): -35 °C a +120 °C (-31 °F a +248 °F) estándar
Rango de temperatura (almacenamiento): -51 °C a +177 °C (-60 °F a +350 °F)

330103-00-12-10-11-05

Preguntas frecuentes (FAQ)

P: ¿Cuál es la finalidad del cable FluidLoc (opción "11")?
A: El cable FluidLoc está diseñado para evitar que el aceite y otros líquidos se filtren fuera de la máquina a través de su interior. Esto es importante en aplicaciones donde el cable atraviesa la carcasa de la máquina y los fluidos del proceso deben permanecer contenidos para evitar fugas.

P: ¿Qué significa la opción de aprobación de agencia "-05"?
A: La opción "-05" indica que esta sonda cuenta con múltiples homologaciones para zonas peligrosas, incluyendo la certificación CSA para Norteamérica y las certificaciones ATEX e IECEx para uso internacional. Está homologada para su uso en aplicaciones intrínsecamente seguras (ia) y no incendiarias (nA/ec).

P: ¿Cuál es la configuración de espacio correcta para esto? 330103-00-12-10-11-05 ¿sonda?
A: Para mediciones de vibración radial, la separación recomendada es de 1,27 mm (50 milésimas de pulgada), lo que corresponde a una salida de aproximadamente -9 Vcc. Esto sitúa la sonda en el centro de su rango lineal de 2,0 mm (80 milésimas de pulgada).

P: ¿Cuál es la longitud máxima de acoplamiento de la rosca 3/8-24?
A: La longitud máxima recomendada para el acoplamiento de la rosca es de 0,563 pulgadas. Si se supera esta longitud, puede producirse un atasco durante la instalación.

P: ¿Qué tipo de conector utiliza esta sonda?
A: Utiliza un conector coaxial miniatura ClickLoc™ de latón chapado en oro. Este conector se bloquea con un "clic" al apretarlo con los dedos, evitando que se afloje por vibración.

P: ¿Cuál es la longitud total del cable de esta sonda?
A: La longitud total del cable es de 1,0 metro (3,3 pies), tal como se especifica en la opción "10".
