330103-00-07-05-01-05 Sonda de proximidad Bently Nevada

330103-00-07-05-01-05 Cable de ranura complementaria

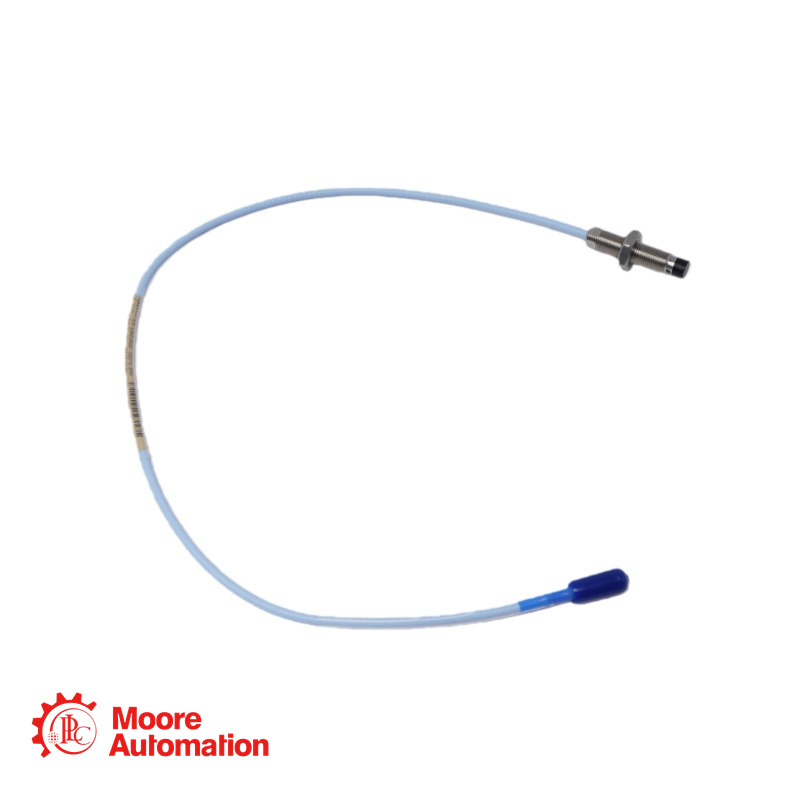

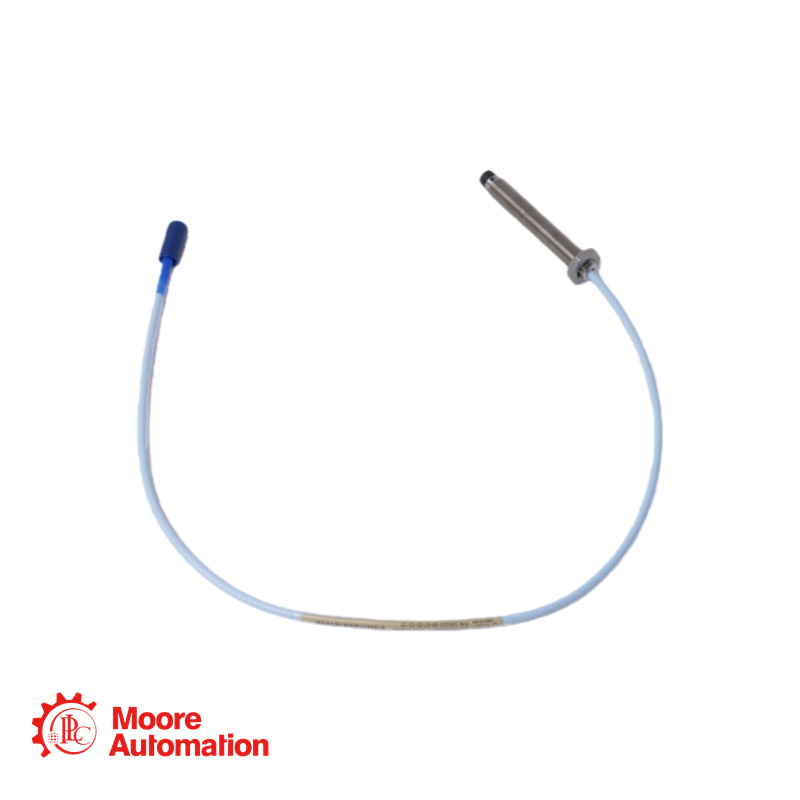

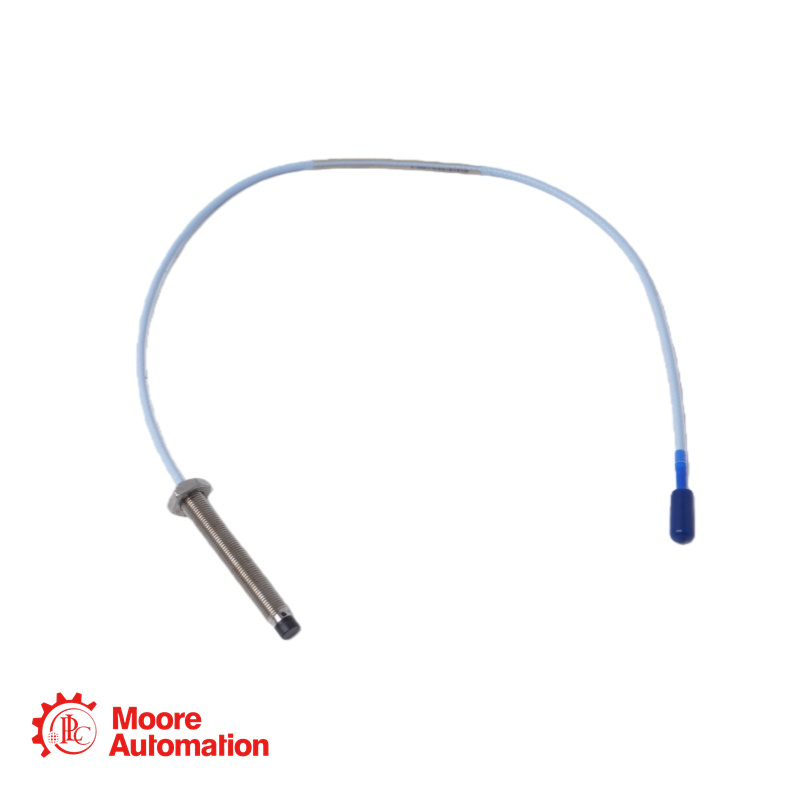

Sonda 3300 XL de 8 mm, rosca métrica M10X1, sin protección, longitud sin rosca de 0,0 mm, longitud de la carcasa de 70 mm, cable de 5,0 m con conector coaxial miniatura ClickLoc con protector de conector, cable FEP estándar, homologaciones múltiples CSA/ATEX/IECEx.

330103-00-07-05-01-05 Presupuesto

Modelo base: 330103 Sonda 3300 XL de 8 mm, rosca M10X1, sin blindaje.
A: Longitud sin rosca: 00 0 mm (mínimo; debe ser al menos 20 mm menor que la longitud de la caja)
B: Longitud total de la caja: 07 70 mm (orden métrico: 07 × 10 mm = 70 mm)
C: Longitud total del cable: 05 5,0 metros (16,4 pies) — diseñado para sistemas de sensores Proximitor de 5 m
D: Tipo de conector y cable: 01 Conector coaxial miniatura ClickLoc con protector de conector, cable estándar
E: Aprobación de la agencia: 05 Homologaciones CSA, ATEX, IECEx
Longitud sin rosca: 0 mm (mínimo permitido)
Longitud total de la caja: 70 mm
Longitud total del cable: 5,0 metros (16,4 pies)
Tipo de cable: cable estándar triaxial de 75 Ω con aislamiento de FEP

330103-00-07-05-01-05 Preguntas frecuentes

P: ¿Con qué longitud de sistema de sensor Proximitor se empareja esta sonda?
A: Esta es una sonda de 5,0 metros (código "05"), diseñada específicamente para usarse con el sensor Proximitor de 5,0 metros (número de pieza 330180-50, 51 o 52). La longitud del cable de la sonda más la del cable de extensión deben ser iguales a la longitud del sistema del sensor Proximitor. Para un sistema de 5 m, normalmente no se requiere cable de extensión.

P: ¿Esta sonda es intercambiable con las sondas anteriores de la serie 3300 que no son XL?
R: Sí. La sonda 3300 XL de 8 mm es compatible con versiones anteriores y totalmente intercambiable con los componentes de 5 mm y 8 mm de la serie 3300 que no son XL, tanto eléctrica como mecánicamente. Sin embargo, la combinación de componentes XL y no XL limita el rendimiento del sistema a las especificaciones de los componentes no XL.

P: ¿Qué aporta el sufijo "-05" al final?
A: El "-05" en la posición E indica que la sonda cuenta con las aprobaciones CSA, ATEX e IECEx para áreas peligrosas, lo que la hace apta para su instalación en áreas peligrosas (Zona 0/1/2) cuando se instala de acuerdo con los planos de cableado intrínsecamente seguros o no inflamables correspondientes (141092 o 140979).
