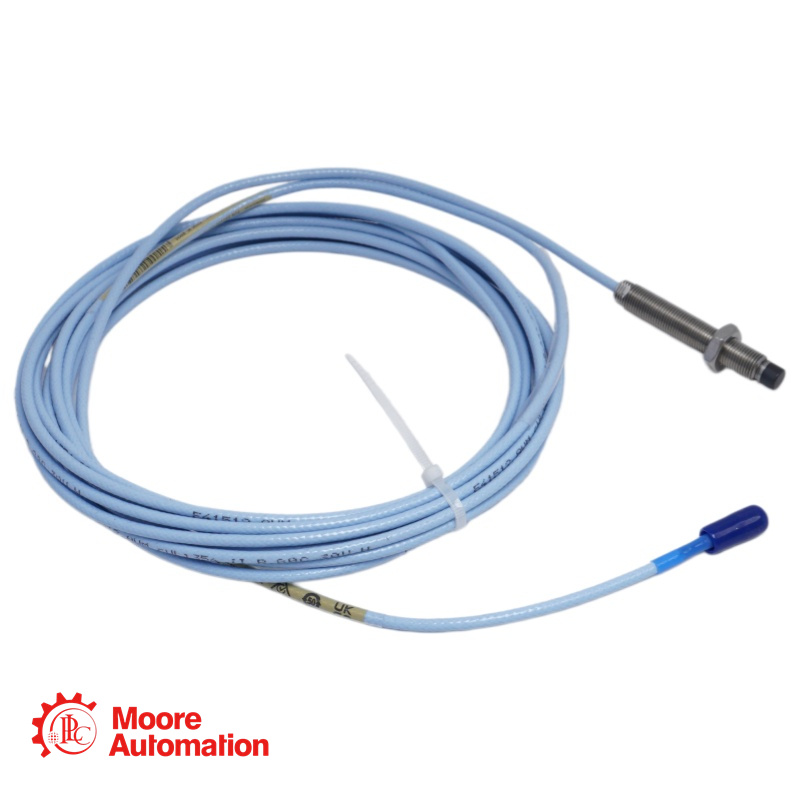

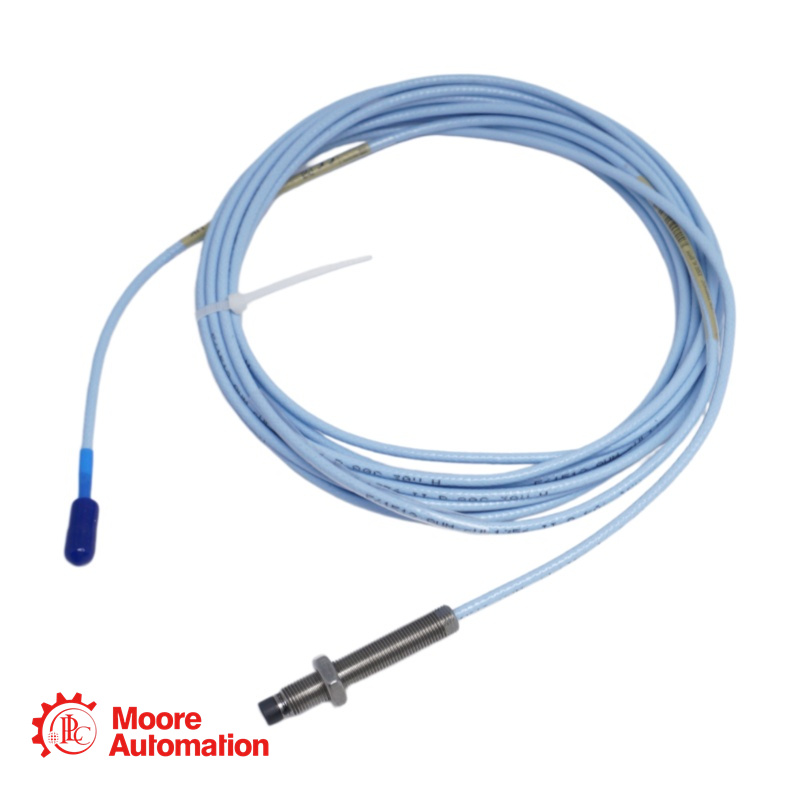

330103-00-06-50-02-RU Sonda NSv

La sonda de proximidad 330103-00-06-50-02-RU, de montaje estándar, pertenece a la serie 3300 XL de 8 mm. Está diseñada para la medición de vibraciones y posición en maquinaria rotativa, como máquinas con cojinetes de película fluida, compresores, bombas y turbinas.

Esta sonda cuenta con una rosca UNF de 3/8-24 y forma parte del sistema de transductor de proximidad 3300 XL de 8 mm, que ofrece un rendimiento avanzado en sistemas de transductores de proximidad por corrientes de Foucault. El sistema cumple plenamente con la norma API 670 del Instituto Americano del Petróleo (API) en cuanto a configuración mecánica, rango lineal, precisión y estabilidad térmica.

La opción de aprobación de agencia "-RU" indica que esta sonda está certificada para su uso en Rusia con las aprobaciones aplicables para áreas peligrosas (normalmente EAC u otras normas de certificación rusas).

330103-00-06-50-02-RU DETALLES

Número de pieza: 330103-00-06-50-02-RU
Modelo base: 330103 - Sonda 3300 XL de 8 mm, montaje estándar, rosca 3/8-24 UNF, sin blindaje
Longitud sin rosca (AA): 00: 0,0 pulgadas
Longitud total de la caja (BB): 06: 0,6 pulgadas
Longitud total del cable (CC):50: 5,0 metros (16,4 pies)
Tipo de conector y cable (DD): 02: Conector coaxial miniatura ClickLoc™, cable estándar
Aprobación de la agencia (EE):RU: Aprobación específica para Rusia (EAC / EAC Ex)
Tipo de rosca: 3/8-24 UNF
Armadura: Sin armadura
Tipo de montaje: Montaje frontal estándar
Rango lineal: 2,0 mm (80 mils), desde aproximadamente 0,25 a 2,3 mm (10 a 90 mils) desde el objetivo (-1 a -17 Vdc)
Ajuste de separación recomendado: 1,27 mm (50 mils) [aproximadamente -9 Vcc] para vibración radial
Factor de escala promedio: 7,87 V/mm (200 mV/mil)
Factor de escala incremental (ISF): 7,87 V/mm (200 mV/mil) ±5 % para un sistema de 5 m en el rango de 0 °C a +45 °C.
Cable de sonda: triaxial de 75 Ω, con aislamiento de FEP.
Rango de temperatura (funcionamiento): -35 °C a +120 °C (-31 °F a +248 °F) estándar
Rango de temperatura (almacenamiento): -51 °C a +177 °C (-60 °F a +350 °F)

330103-00-06-50-02-RU

Preguntas frecuentes (FAQ)

P: ¿Qué indica el código de aprobación de agencia "-RU"?
A: El código "-RU" indica que esta sonda está certificada para su uso en Rusia y cuenta con las homologaciones correspondientes para zonas peligrosas. Estas suelen incluir las certificaciones EAC (Conformidad Euroasiática) y EAC Ex para su uso en atmósferas potencialmente explosivas.

P: ¿Cuál es la longitud total del cable de esta sonda?
A: La longitud total del cable es de 5,0 metros (16,4 pies), tal como se especifica en la opción "50".

P: ¿Cuál es el ajuste de separación correcto para esta sonda?
A: Para mediciones de vibración radial, la separación recomendada es de 1,27 mm (50 milésimas de pulgada), lo que corresponde a una salida de aproximadamente -9 Vcc. Esto sitúa la sonda en el centro de su rango lineal de 2,0 mm (80 milésimas de pulgada).

P: ¿Cuál es la longitud máxima de acoplamiento de la rosca 3/8-24?
A: La longitud máxima recomendada para el acoplamiento de la rosca es de 0,563 pulgadas. Si se supera esta longitud, puede producirse un atasco durante la instalación.

P: ¿Cuál es el diámetro mínimo recomendado del eje para las mediciones de vibración radial?
A: El diámetro mínimo recomendado del eje es de 76,2 mm (3 pulgadas). Las mediciones en ejes más pequeños generalmente resultarán en un cambio en el factor de escala.

P: ¿Cuál es la longitud total de la carcasa de esta sonda?
A: La longitud total de la caja es de 0,6 pulgadas, tal como se especifica en la opción "06".
