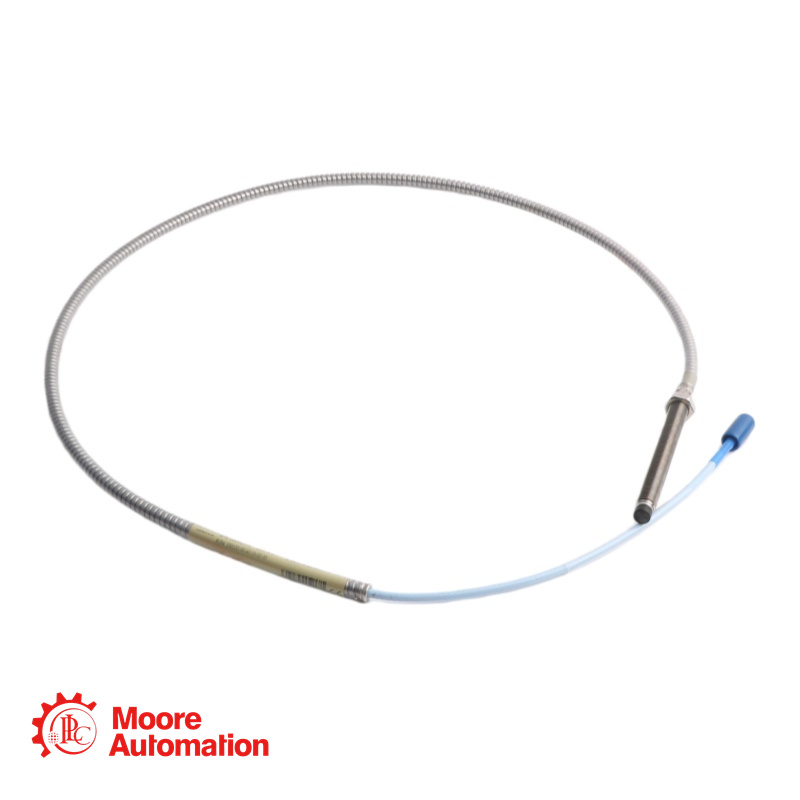

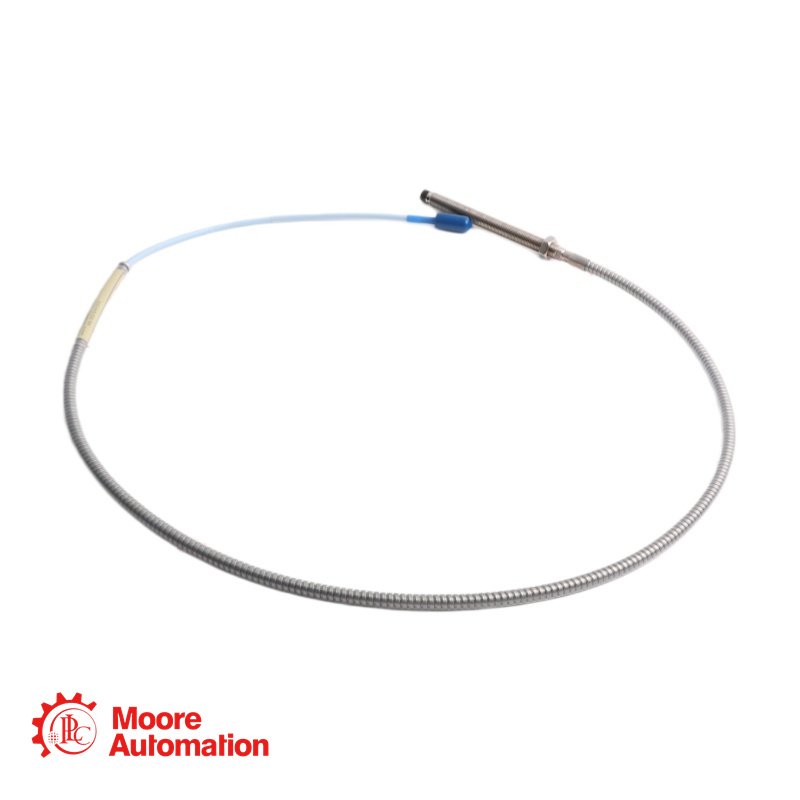

330102-00-40-10-02-05 Sonda de proximidad

La sonda de proximidad 330102-00-40-10-02-05, de montaje estándar, pertenece a la serie 3300 XL de 8 mm. Está diseñada para la medición de vibraciones y posición en maquinaria rotativa, como máquinas con cojinetes de película fluida, compresores, bombas y turbinas.

Esta sonda cuenta con una rosca UNF de 1/4-28 y forma parte del sistema de transductor de proximidad 3300 XL de 8 mm, que ofrece un rendimiento avanzado en sistemas de transductores de proximidad por corrientes de Foucault. El sistema cumple plenamente con la norma API 670 del Instituto Americano del Petróleo (API) en cuanto a configuración mecánica, rango lineal, precisión y estabilidad térmica.

330102-00-40-10-02-05 DETALLES

Número de pieza: 330102-00-40-10-02-05
Modelo base: 330102 - Sonda 3300 XL de 8 mm, montaje estándar, rosca 1/4-28 UNF, sin blindaje
Longitud sin rosca (AA): 00: 0,0 pulgadas
Longitud total de la caja (BB): 40: 4,0 pulgadas
Longitud total del cable (CC):10: 1,0 metro (3,3 pies)
Tipo de conector y cable (DD): 02: Conector coaxial miniatura ClickLoc™, cable estándar
Aprobación de la agencia (EE):05: Aprobaciones múltiples (CSA, ATEX, IECEx)
Tipo de rosca: 1/4-28 UNF
Armadura: Sin armadura
Tipo de montaje: Montaje frontal estándar
Rango lineal: 2,0 mm (80 mils), desde aproximadamente 0,25 a 2,3 mm (10 a 90 mils) desde el objetivo (-1 a -17 Vdc)
Ajuste de separación recomendado: 1,27 mm (50 mils) [aproximadamente -9 Vcc] para vibración radial
Factor de escala promedio: 7,87 V/mm (200 mV/mil)
Compatibilidad de longitud del sistema: Diseñado para su uso con el sensor Proximitor correspondiente (longitud del cable de la sonda + cable de extensión = longitud total del sistema).
Factor de escala incremental (ISF): 7,87 V/mm (200 mV/mil) ±5 % para el sistema de 5 m en el rango de 0 °C a +45 °C; ±6,5 % para el sistema de 9 m.
Desviación de la línea recta de mejor ajuste (DSL): Menos de ±0,025 mm (±1 mil) para un sistema de 5 m en el rango de 0 °C a +45 °C.
Material de la punta de la sonda: Sulfuro de polifenileno (PPS)
Material de la carcasa de la sonda: acero inoxidable AISI 303 o 304
Cable de sonda: triaxial de 75 Ω, con aislamiento de FEP.

330102-00-40-10-02-05

Preguntas frecuentes (FAQ)

P: ¿Qué tipo de rosca utiliza esta sonda?
A: Utiliza una rosca UNF de 1/4-28.

P: ¿Qué significa la opción de aprobación de agencia "-05"?
A: La opción "-05" indica que esta sonda cuenta con múltiples homologaciones para zonas peligrosas, incluyendo la certificación CSA para Norteamérica y las certificaciones ATEX e IECEx para uso internacional. Está homologada para su uso en aplicaciones intrínsecamente seguras (ia) y no incendiarias (nA/ec).

P: ¿Cuál es el par de apriete máximo recomendado para la instalación de esta sonda?
A: El par de apriete máximo recomendado para las sondas estándar montadas en la parte delantera es de 11,2 N·m (100 in·lb). Los tres primeros tornillos deben apretarse únicamente a 7,5 N·m (66 in·lb). Exceder estos valores puede dañar la sonda.

P: ¿Cuál es la longitud total del cable de esta sonda?
A: La longitud total del cable es de 1,0 metro (3,3 pies), tal como se especifica en la opción "10".

P: ¿Qué tipo de conector utiliza esta sonda?
A: Utiliza un conector coaxial miniatura ClickLoc™ de latón chapado en oro. Este conector se bloquea con un "clic" al apretarlo con los dedos, evitando que se afloje por vibración.

P: ¿Cuál es el diámetro mínimo recomendado del eje para las mediciones de vibración radial?
A: El diámetro mínimo recomendado del eje es de 76,2 mm (3 pulgadas). Las mediciones en ejes más pequeños generalmente resultarán en un cambio en el factor de escala.
