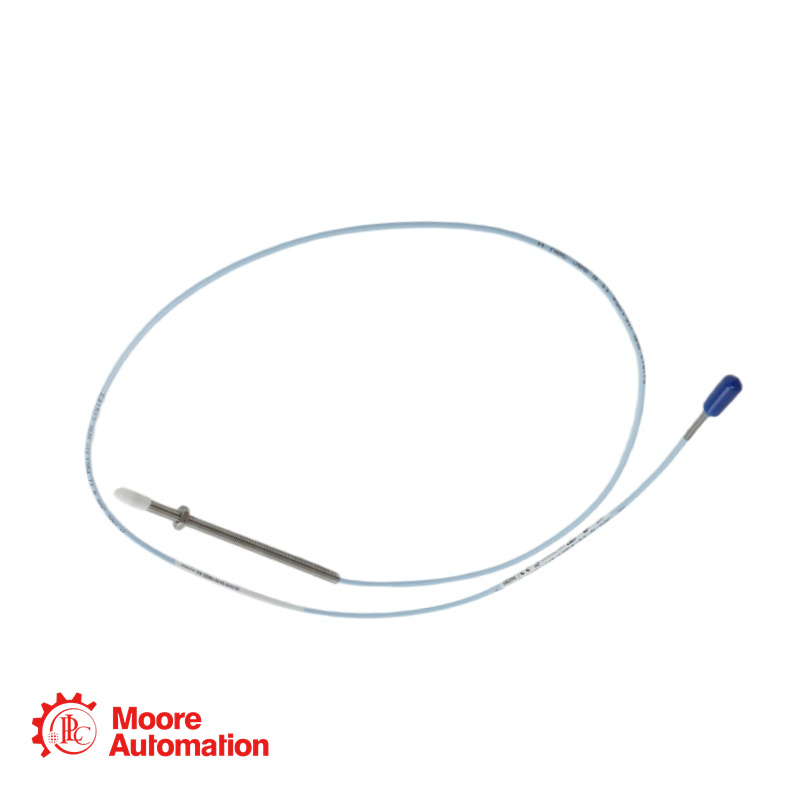

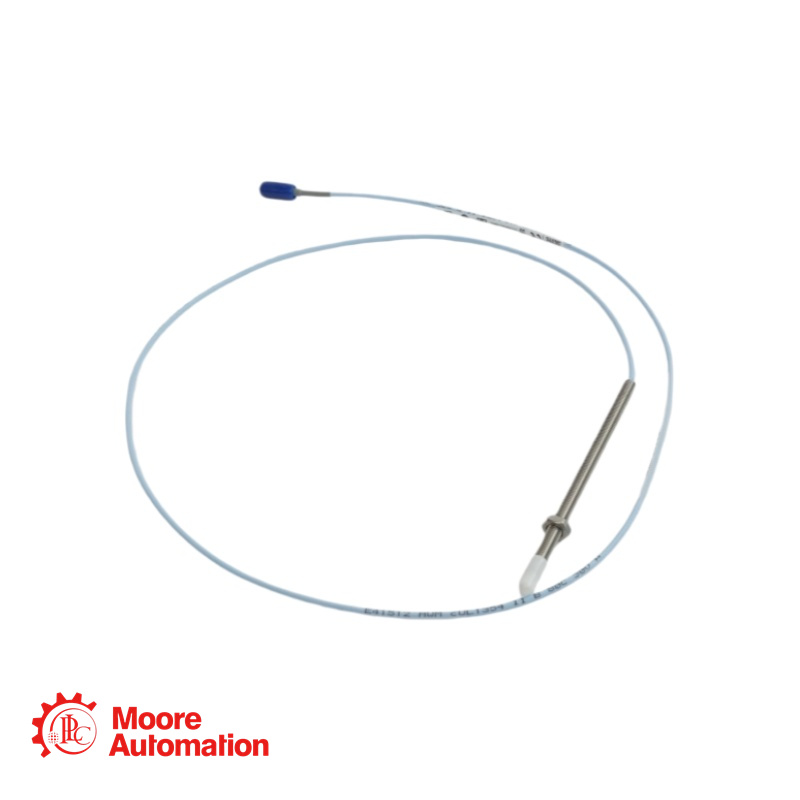

Sonda de proximidad 3300 NSv 330901-00-10-02-00-02 – Bently Nevada

Parámetro

Especificación

Número de modelo

330901-00-10-02-00-02

Marca / Serie

Sonda de proximidad Bentley Nevada 3300 NSv

Tipo de sonda

Montaje estándar, rosca 1/4-28 UNF, sin armadura

Longitud sin roscar (A)

00 – 0,0 pulgadas (mínimo: 0,0 pulgadas / máximo: 9,2 pulgadas, ordenado en incrementos de 0,1 pulgadas)

Duración total del caso (B)

10 – 1,0 pulg (mínimo: 0,8 pulg / máximo: 9,9 pulg, ordenado en incrementos de 0,1 pulg)

Longitud total del cable (C)

02 – 1,0 metro (39 pulgadas)

Opción de conector y cable (D)

00 – Cable estándar con conector ClickLoc (sin protector de conector)

Opción de aprobación de la agencia (E)

02 – No requerido (no aprobado)

Tamaño de la rosca

1/4-28 UNF-2A

Material de la punta de la sonda

Sulfuro de polifenileno (PPS)

Material de la caja de la sonda

Acero inoxidable AISI 304

Tipo de cable

Cable coaxial de 75 Ω con aislamiento de FEP.

Tipo de conector

ClickLoc de latón chapado en oro (coaxial en miniatura)

Temperatura de funcionamiento (sonda)

-52°C a +177°C (-62°F a +351°F)

Resistencia máxima a la tracción

220 N (50 lb) en la carcasa de la sonda al cable

Par de apriete recomendado

Apriete con los dedos (máximo 0,56 N·m / 5 in·lb)

Radio de curvatura mínimo

25,4 mm (1,0 pulgada)

Compatibilidad del sistema

Sensor Proximitor 3300 XL NSv y cables de extensión 3300 NSv

¿Qué representa el número de pieza 330901-00-10-02-00-02?

Esta es una sonda NSv 3300 de montaje estándar. Cada segmento define una opción específica:
330901: Modelo base – Rosca 1/4-28 UNF, sin armadura
00: Longitud sin roscar = 0,0 pulgadas
10: Longitud total de la caja = 1,0 pulgadas
02: Longitud total del cable = 1,0 metro
00: Opción de conector: cable estándar con conector ClickLoc (sin protector de conector)
02: Aprobación de la agencia: no requerida (no aprobada)

¿Cuál es la diferencia entre las sondas NSv de montaje estándar y las de montaje inverso?

Las sondas de montaje estándar (330901–330910) están diseñadas para el montaje convencional a través de la carcasa de la máquina, con el cable saliendo en dirección opuesta al objetivo. Las sondas de montaje inverso (330906, 330907) están diseñadas para instalaciones donde la sonda debe insertarse desde el lado opuesto, con el cable saliendo hacia el objetivo. Las sondas de montaje inverso no están disponibles con opciones de protección de blindaje o conector.

¿Se puede utilizar esta sonda con los sistemas RAM 3300 existentes?

Sí. La sonda 3300 NSv y sus cables de extensión son compatibles mecánica y eléctricamente, e intercambiables con la sonda de proximidad 3300 RAM y el cable de extensión anteriores de Bently Nevada. Para una actualización completa del sistema, también se debe reemplazar el sensor Proximitor® por la versión 3300 XL NSv.

¿Cuál es el ajuste de separación recomendado para esta sonda?

Cuando se utiliza con un sensor Proximitor® 3300 XL NSv y un cable de extensión adecuado, el ajuste de separación recomendado es de 1,0 mm (40 mils), lo que sitúa la sonda en el centro de su rango lineal de 1,5 mm (60 mils).

¿Cuál es la longitud máxima de acoplamiento de la rosca para una sonda de 1/4-28?

La longitud máxima de rosca recomendada es de 0,375 pulgadas (1,5 veces el diámetro nominal de la rosca). Si se supera este valor, puede producirse un atasco durante la instalación.
