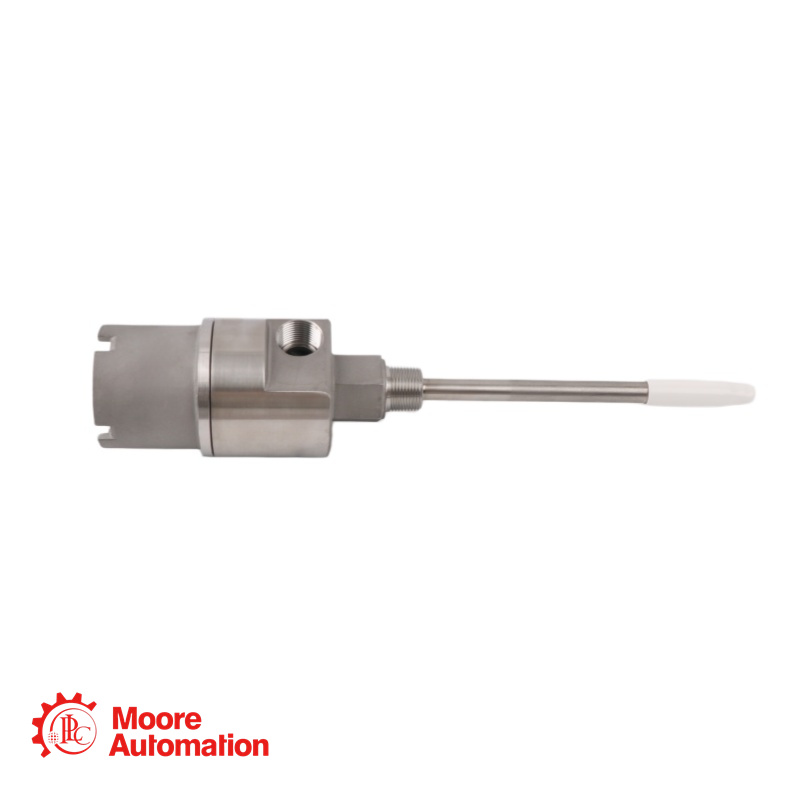

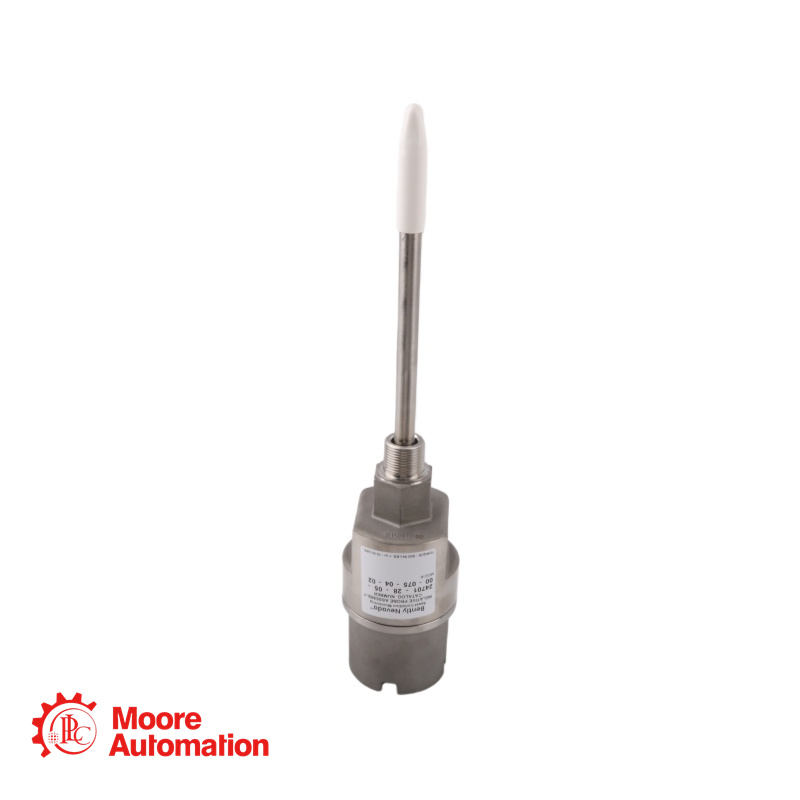

24701-28-10-00-040-00-02 Conjunto de carcasa de sonda de proximidad – Bently Nevada

Parámetro

Especificación

Número de modelo

24701-28-10-00-040-00-02

Marca / Serie

Bently Nevadaun conjunto de carcasa de sonda de proximidad 24701

Material de vivienda

acero inoxidable 303Cuerpo con funda de acero inoxidable 304

Opción de sondeo (A)

28 – Sonda 3300 XL de 8 mm con homologaciones seleccionables para zonas peligrosas

Longitud del cable de la sonda (B)

10 – 1,0 metro (39 pulgadas)

Adaptador separador (C)

00 – Sin adaptador separador (montaje directo)

Penetración de la sonda (D)

040 – 4,0 pulgadas (102 mm) (mínimo: 1,0 pulg., ordenado en incrementos de 0,1 pulg.)

Opción de accesorios (E)

00 – Sin accesorios (dos tapones y dos arandelas)

Rosca de montaje (F)

02 – 3/4-14 NPT

Peso de la carcasa

1,8 kg (4,1 lb) típico sin accesorios

Clasificación de la carcasa

CSA Tipo 4; A prueba de explosiones para áreas peligrosas

Temperatura de funcionamiento

-50°C a +80°C (T4) / -50°C a +40°C (T5)

Cumplimiento

Cumple con las normas RoHS y API 670.

¿Qué representa el número de pieza 24701-28-10-00-040-00-02?

Se trata de un conjunto de carcasa de acero inoxidable 24701. Cada segmento define una opción específica:
24701: Modelo base: cuerpo de acero inoxidable con funda de acero inoxidable 304.
28: Opción de sonda: sonda 3300 XL de 8 mm con homologaciones seleccionables para zonas peligrosas.
10: Longitud del cable de la sonda: 1,0 metro (39 pulgadas)
00: Adaptador separador (C) – ninguno (montaje directo)
040: Penetración de la sonda (D) – 4,0 pulgadas (102 mm)
00: Opción de accesorios – sin accesorios (se suministran dos tapones y dos arandelas)

02: Rosca de montaje – 3/4-14 NPT

¿Esta carcasa es a prueba de explosiones?

Sí. La carcasa 24701, cuando se utiliza con los accesorios antiexplosivos adecuados (opciones E:01, E:02 o E:04) y métodos de cableado certificados, cuenta con la certificación CSA como a prueba de explosiones para ubicaciones peligrosas de Clase I, División 1 y 2. Este modelo específico (E:00) se suministra sin accesorios, lo que permite a los usuarios añadir sus propios accesorios certificados para mantener la integridad a prueba de explosiones.

¿Cuál es la penetración máxima de la sonda (C + D) para esta carcasa con un cable de sonda de 1,0 metro?

Para una longitud de cable de sonda de 1,0 metro (como en este modelo), la dimensión máxima combinada C + D es de 742 mm (29,2 pulgadas). Dado que este modelo no tiene adaptador separador (C=00), la penetración efectiva es de 4,0 pulgadas (102 mm), lo cual se encuentra dentro del rango de operación seguro. Si la penetración supera las 12 pulgadas (305 mm), se recomienda un soporte adicional para la funda.

¿Qué accesorios para conductos se requieren para una instalación a prueba de explosiones?

Para una instalación a prueba de explosiones con certificación CSA, debe utilizar accesorios que mantengan la integridad a prueba de explosiones de la carcasa. Las opciones incluyen:
E:01 – Un racor antiexplosivo de 3/4-14 NPT + un tapón
E:02 – Dos racores antiexplosivos de 3/4-14 NPT
E:04 – Un solo tapón NPT de 3/4-14 (para instalaciones que utilizan conductos sellados)
Este modelo (E:00) se suministra sin accesorios y requiere que el usuario proporcione los accesorios certificados adecuados.

¿Puedo usar esta carcasa con las sondas 3300 XL NSv o 3300 XL de 11 mm?

Sí. La carcasa 24701 admite varios tipos de sondas. Las opciones A:26, 27, 31 y 32 son para sondas 3300 XL NSv; las opciones A:29, 30, 35 y 36 son para sondas 3300 XL de 11 mm. Este modelo utiliza la opción “28”, que especifica una sonda 3300 XL de 8 mm con homologaciones seleccionables.
