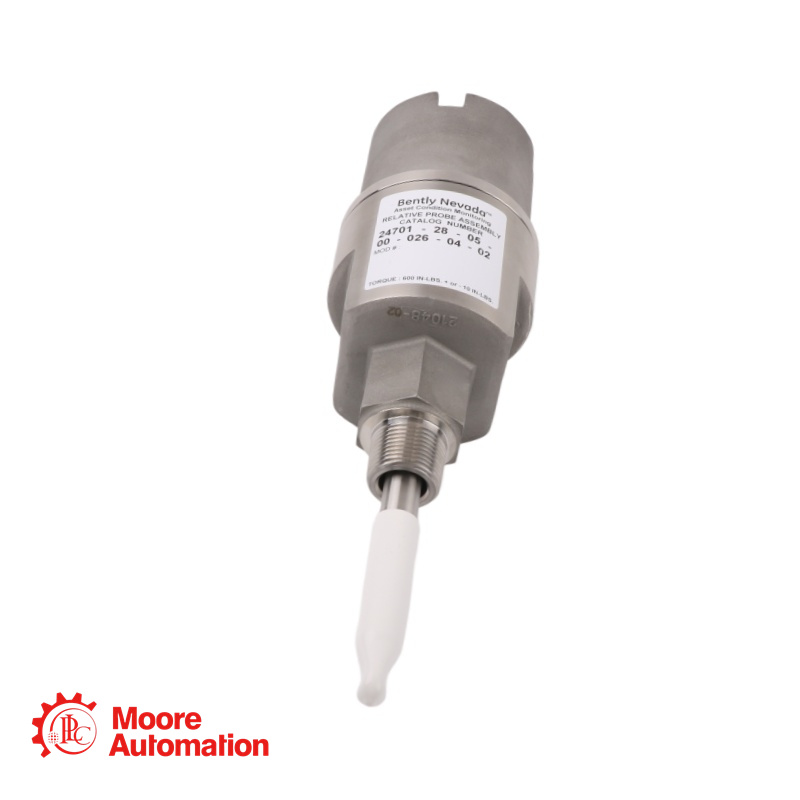

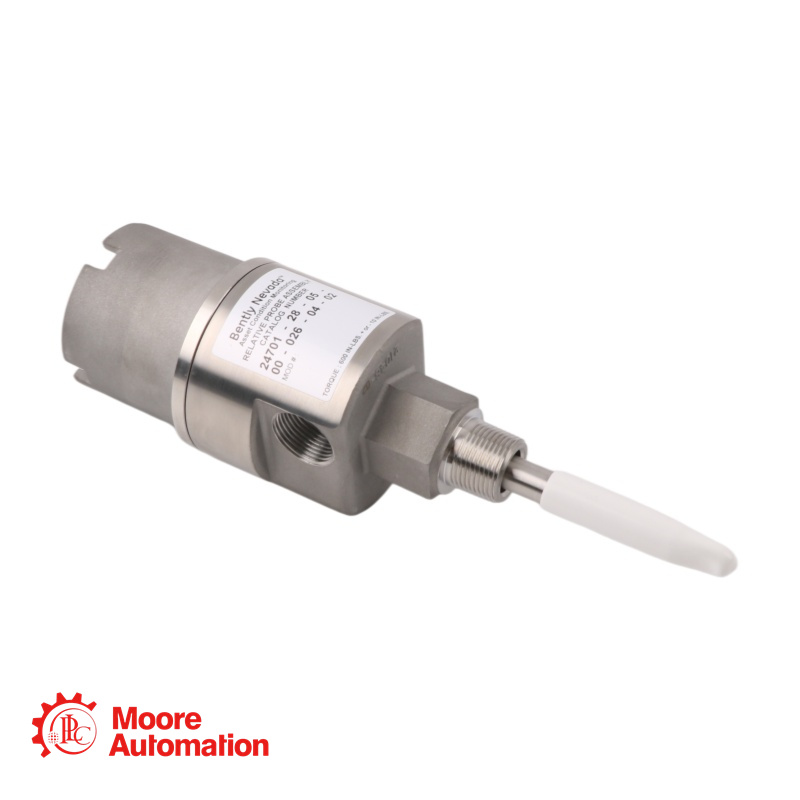

24701-28-05-05-105-03-02 Conjunto de carcasa de sonda de proximidad – Bently Nevada

Parámetro

Especificación

Número de modelo

24701-28-05-05-105-03-02

Marca / Serie

Carcasa para sonda de proximidad Bently Nevada 24701

Material de vivienda

acero inoxidable 303 Cuerpo con funda de acero inoxidable 304

Opción de sondeo (A)

28 – Sonda 3300 XL de 8 mm con homologaciones seleccionables para zonas peligrosas

Longitud del cable de la sonda (B)

05 – 0,5 metros (20 pulgadas)

Adaptador separador (C)

05 – 2,5 pulgadas (64 mm) *(mínimo: 1,5 pulgadas / máximo: 7,5 pulgadas, pedido en incrementos de 0,5 pulgadas)*

Penetración de la sonda (D)

105 – 10,5 pulgadas (267 mm) (mínimo: 1,0 pulg., ordenado en incrementos de 0,1 pulg.)

Opción de accesorios (E)

03 – Un tapón NPT de 3/4-14 + un reductor NPT de 3/4-14 a 1/2-14 + abrazadera para el sello del cable

Rosca de montaje (F)

02 – 3/4-14 NPT (Requerido al solicitar el adaptador separador)

Peso de la carcasa

1,8 kg (4,1 lb) típico sin accesorios

Clasificación de la carcasa

CSA Tipo 4; A prueba de explosiones para áreas peligrosas

Temperatura de funcionamiento

-50°C a +80°C (T4) / -50°C a +40°C (T5)

¿Qué representa el número de pieza 24701-28-05-05-105-03-02?

Se trata de un conjunto de carcasa de acero inoxidable 24701. Cada segmento define una opción específica:
24701: Modelo base: cuerpo de acero inoxidable con funda de acero inoxidable 304.
28: Opción de sonda: sonda 3300 XL de 8 mm con homologaciones seleccionables para zonas peligrosas.
05: Longitud del cable de la sonda: 0,5 metros (20 pulgadas)
05: Adaptador separador (C) – 2,5 pulgadas (64 mm)
105: Penetración de la sonda (D) – 10,5 pulgadas (267 mm)
03: Opción de conexiones: tapón NPT de 3/4-14 + reductor a NPT de 1/2-14 + abrazadera de sellado de cable
02: Rosca de montaje – 3/4-14 NPT

¿Cuál es la diferencia entre las series de carcasas 24701 y 21000?

La principal diferencia radica en el material. El modelo 24701 cuenta con una carcasa de acero inoxidable 303, que ofrece una resistencia superior a la corrosión en entornos químicos, marinos y en alta mar. El modelo 21000 utiliza una carcasa de aluminio, más ligera e idónea para aplicaciones de uso general. Ambos modelos cuentan con certificación a prueba de explosiones.

¿Esta carcasa es a prueba de explosiones?

Sí, cuando se solicita con conexiones a prueba de explosiones (E:01, E:02 o E:04) y la versión de la carcasa con certificación CA, cuenta con la certificación CSA como a prueba de explosiones para ubicaciones peligrosas de Clase I, División 1 y 2. El modelo específico 24701-28-05-05-105-03-02 incluye la opción de conexiones 03, que es compatible con instalaciones a prueba de explosiones cuando se combina con la certificación correspondiente.

¿Cuál es la penetración máxima de la sonda (C + D) para esta carcasa?

Para una longitud de cable de sonda de 0,5 metros (como en este modelo), la dimensión máxima combinada C + D es de 343 mm (13,5 pulgadas). Si la penetración requerida supera las 12 pulgadas (305 mm), se recomienda un soporte adicional para el manguito (como la pieza número 37948-01) para evitar resonancias.

¿Puedo usar esta carcasa con las sondas 3300 XL NSv o 3300 XL de 11 mm?

Sí. La carcasa 24701 admite varios tipos de sondas. Las opciones A:26, 27, 31 y 32 son para sondas 3300 XL NSv; las opciones A:29, 30, 35 y 36 son para sondas 3300 XL de 11 mm. La opción específica "28" en este modelo indica una sonda 3300 XL de 8 mm con homologaciones seleccionables.
