21000-28-05-00-077-03-02 Bently Nevada Housing Assembly

¿Cómo puedo obtener el precio?

21000-28-05-00-077-03-02

Gerente de ventas:Frida
◆Teléfono/Whatsapp:+86 15359408275
◆Correo electrónico:sales5@mooreplc.com

Descripción - Conjunto de viviendas

21000-28-05-00-077-03-02

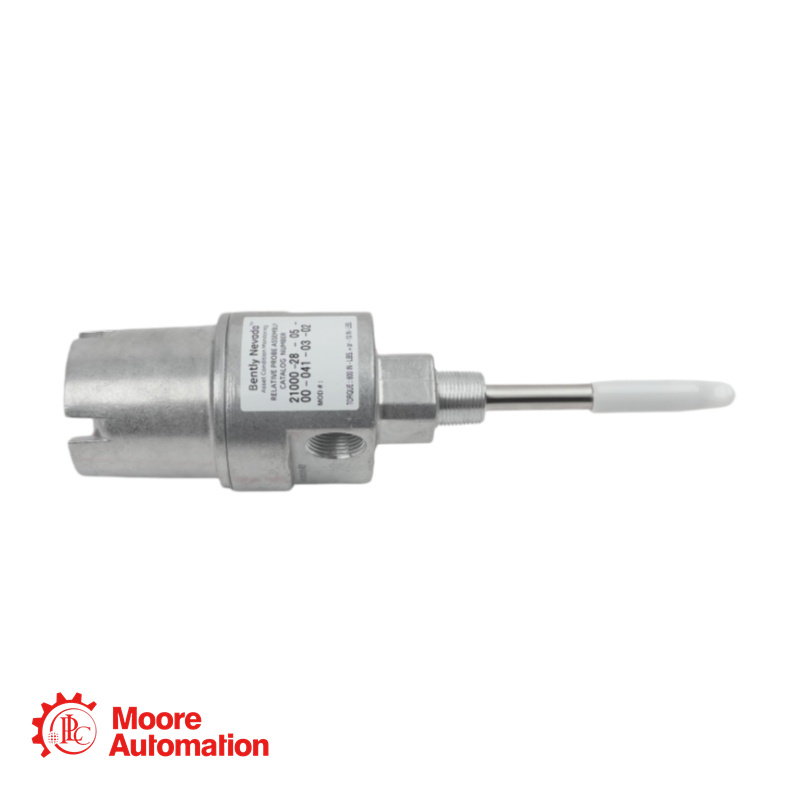

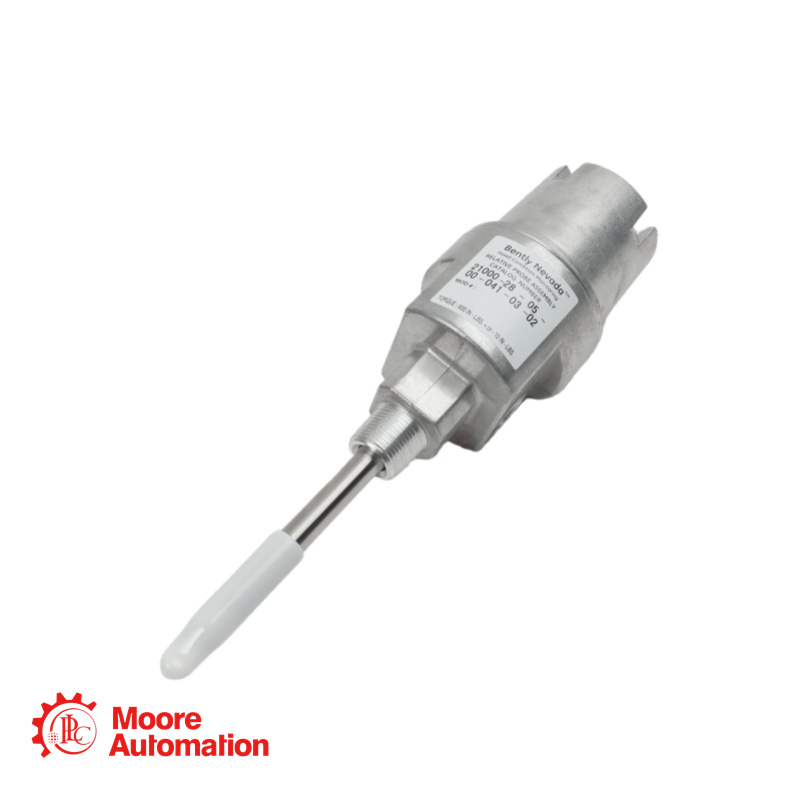

Carcasa de sonda de aluminio Bently Nevada Serie 21000, preensamblada con una sonda de montaje inverso 3300 XL de 8 mm (varias homologaciones) y cable de 0,5 m. Este conjunto proporciona una carcasa robusta y estanca (Tipo 4) para el montaje externo de sensores de vibración/posición en carcasas de maquinaria. Configurada para una penetración de sonda de 5,2 pulgadas con rosca de montaje NPT de 3/4-14 para inserción directa en la carcasa. Incluye un kit de conexión de conductos (Opción 03) para la terminación de cable blindado o conducto flexible.

Parámetro - Conjunto de viviendas

21000-28-05-00-077-03-02

Modelo de carcasa: 21000 (Cuerpo de aluminio, manguito de acero inoxidable 304)
Tipo de sonda: 3300 XL 8 mm Montaje inverso (Opción 28: con homologaciones seleccionables para zonas peligrosas)
Longitud del cable: 0,5 metros (20 pulgadas)
Adaptador separador: Ninguno (montaje empotrado)
Penetración de la sonda: 5,2 pulgadas (132 mm)
Accesorios: Opción 03: Tapón NPT de 3/4", reductor de 3/4" a 1/2", sujetacables (para cables de 1/8" a 3/8" de diámetro exterior)
Rosca de montaje: 3/4-14 NPT (macho, rosca extendida para mayor rigidez)
Material (Cuerpo): Aluminio
Material (manguito): acero inoxidable 304
Temperatura de funcionamiento: -51 °C a +177 °C (-60 °F a +351 °F)

Preguntas frecuentes - Conjunto de viviendas

21000-28-05-00-077-03-02

P: ¿Cuál es la dimensión exacta desde la brida de la carcasa hasta la punta de la sonda?
A: La dimensión "D" especifica la penetración del manguito de la sonda: 5,2 pulgadas (132 mm). Tenga en cuenta que la punta real de la sonda se extiende aproximadamente 0,2 pulgadas (5 mm) más allá del extremo del manguito. La distancia total desde la brida de la base de la carcasa hasta el objetivo (suponiendo una separación nominal) es de aproximadamente 5,45 pulgadas. Consulte la página 18 de la hoja de datos para la extensión de punta XL de 8 mm.

P: ¿Esta vivienda es a prueba de explosiones?
A: La carcasa base 21000 es mecánicamente idéntica a la CA21000. Está clasificada como una carcasa tipo 4 según la norma CSA. Sin embargo, para cumplir con la certificación completa de protección contra explosiones Clase I División 1 que se indica en la página 4, el conjunto requiere el prefijo CA (CA21000). Si la aplicación requiere un cumplimiento estricto de la División 1/Zona 1 para la carcasa, verifique si se requiere la etiqueta CSA. La sonda interna es intrínsecamente segura cuando se conecta a una barrera aprobada.

P: ¿La penetración de 5,2 pulgadas requiere un soporte interno?
R: No. Las mangas con una longitud superior a 304 mm (12 pulgadas) requieren soporte adicional (pieza n.° 37948-01) para evitar resonancias. Con 13,2 cm (5,2 pulgadas), este conjunto se encuentra dentro del rango de longitud de funcionamiento segura sin soporte.

P: ¿Qué cable es compatible con la empuñadura "Opción 03" incluida?
A: El kit incluye un juego de pasacables de rango múltiple. Está diseñado para sellar diámetros exteriores de cables de extensión estándar Bently Nevada entre 1/8" y 3/8" (3,2 mm a 9,5 mm).
