21000-16-05-20-065-04-02 Conjunto de carcasa de sonda de proximidad Bently Nevada

Para recibir un presupuesto, contacte con Frida a continuación.

Teléfono/Whatsapp: +86 15359408275 Correo electrónico:sales5@mooreplc.com

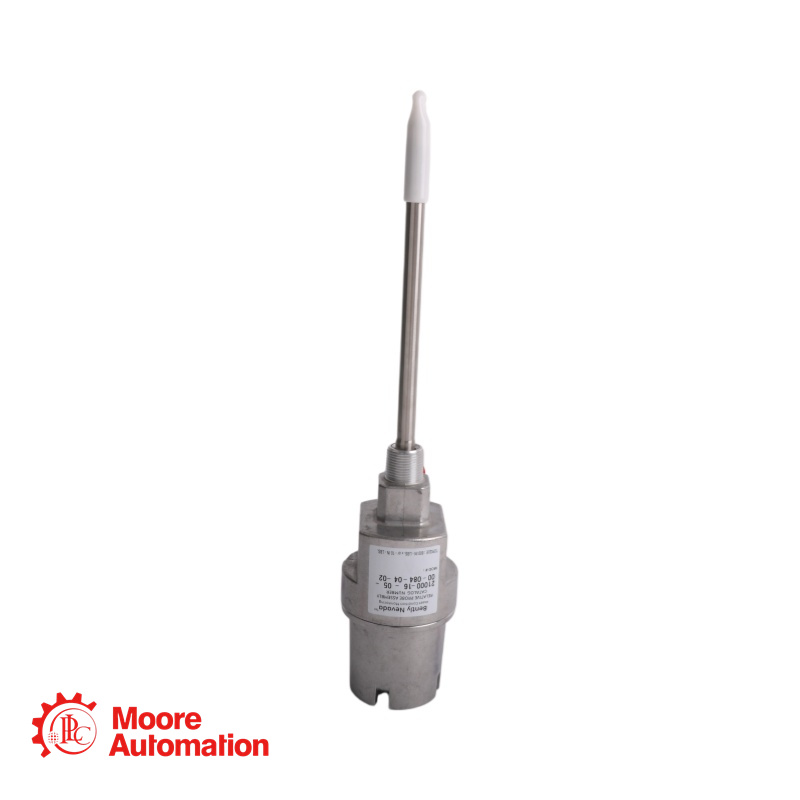

Conjunto de carcasa de sonda de proximidad

21000-16-05-20-065-04-02:

Se trata de un conjunto de carcasa para sonda de proximidad 21000 fabricado por Bentley Nevada (Baker Hughes). 21000-16-05-20-065-04-02 Se trata de una carcasa totalmente metálica fabricada con un cuerpo de aluminio y una funda de acero inoxidable 304. Incluye una sonda de proximidad 3300 XL de 8 mm preinstalada con un cable de 0,5 metros, un adaptador separador de 2,0 pulgadas y una funda para sonda de 6,5 pulgadas.

Parámetros - 21000-16-05-20-065-04-02

Tipo de sonda: 3300 XL 8 mm (montaje inverso)
Longitud del cable de la sonda: 0,5 metros
Longitud del adaptador separador: 2,0 pulgadas (51 mm)
Penetración de la sonda (longitud del manguito): 6,5 pulgadas (165 mm)
Longitud total (CC + DDD): 8,5 pulgadas (216 mm)
Rosca de montaje: 3/4-14 NPT (mecanizada para 5-7 roscas completas para mayor rigidez)
Material de la carcasa: Aluminio (cuerpo), acero inoxidable 304 (funda)
Accesorios (Opción 04): Un solo tapón NPT de 3/4-14

Áreas de aplicación - 21000-16-05-20-065-04-02

Monitorización de vibraciones radiales: turbinas de vapor, turbinas de gas, compresores centrífugos, bombas y generadores.
Medición de Keyphasor (referencia de fase/velocidad)
Cumplimiento normativo y medio ambiente en la industria: Sistemas de protección de maquinaria en los sectores de petróleo y gas, petroquímica y generación de energía.

Precauciones importantes - 21000-16-05-20-065-04-02

Integridad a prueba de explosiones: Esta configuración utiliza EE = 04 (un solo tapón NPT de 3/4-14). Según la página 6 de la hoja de datos, esta opción de conexión está clasificada como a prueba de explosiones por CSA. El conjunto de la carcasa mantiene su certificación Clase I, División 1.
Protector de conector: La opción AA = 16 no incluye protector de conector. Si se desea protección mecánica adicional para la interfaz del conector de la sonda dentro de la carcasa, considere la opción AA = 34 (sonda 3300 XL de 8 mm con protector de conector, múltiples homologaciones).
Requisito de soporte para la manga: La longitud total (CC = 2,0 pulg. + DDD = 6,5 pulg.) es de 8,5 pulgadas. Esto es menor que el límite de 12 pulgadas (305 mm), por lo que no se requiere soporte adicional para la manga (P/N 37948-01).
Compatibilidad de longitud del cable de la sonda: Opción BB = 05 (cable de 0,5 metros). La dimensión máxima C + D para una sonda de 0,5 metros es de 343 mm (13,5 pulgadas). La longitud total de este modelo es de 8,5 pulgadas (216 mm), lo que se encuentra dentro del límite permitido.
