Módulo digital de E/S PLC 1794-OM8

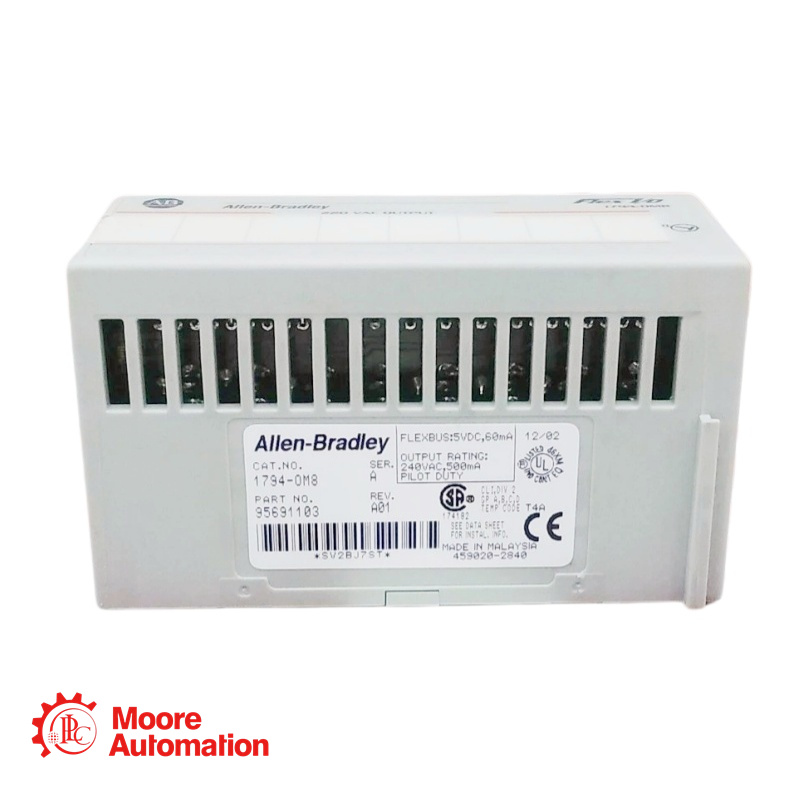

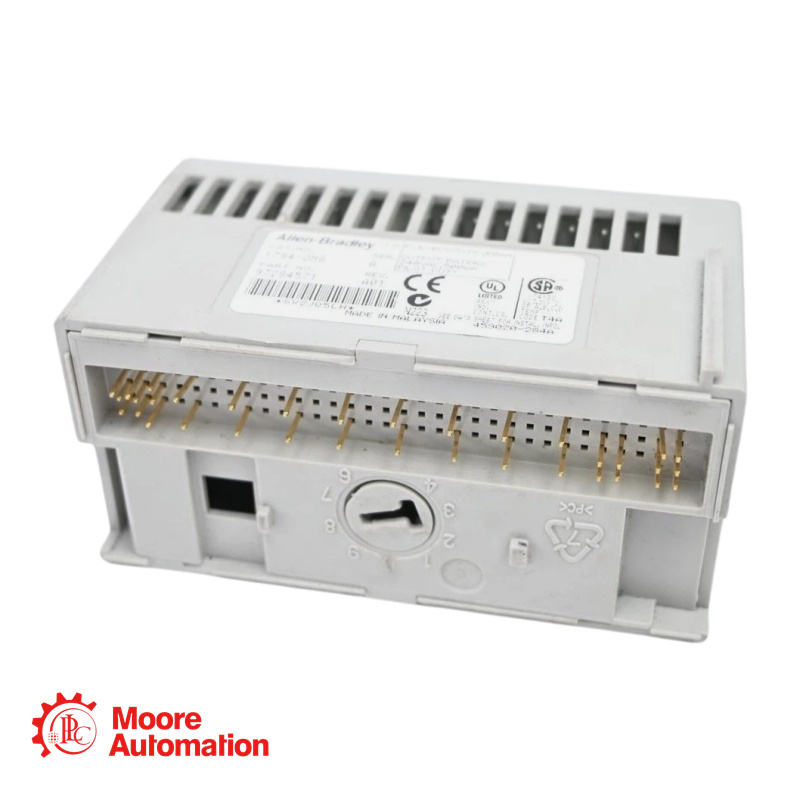

1794-OM8 Módulo digital de E/S

El módulo de salida digital 1794-OM8 Flex I/O cuenta con 8 salidas no aisladas, una tensión de salida nominal de 240 V CA y una corriente de salida nominal de 4,0 A. Además, funciona con una caída de tensión máxima en estado activo de 1,5 V CA a 0,5 A y una fuga máxima en estado inactivo de 2,5 mA.

1794-OM8 Presupuesto

Salidas: 8 No aisladas
Tensión de salida nominal: 240 V CA
Corriente de salida nominal: 4,0 A
Corriente máxima en estado activo: 500 mA por salida
Caída de tensión máxima en estado activo: 1,5 V CA a 0,5 A
Fuga máxima en estado apagado: 2,5 mA
Tensión de aislamiento: 250 V continua
Corriente Flexbus: 60 mA a 5 V CC
Disipación de potencia: 5 W a 0,5 A máx.
Disipación térmica: 17,1 BTU/h a 0,5 A máx.

1794-OM8 Preguntas frecuentes

P: ¿Qué significa "Salidas no aisladas" para este módulo?
A: Las salidas no aisladas implican que los 8 canales de salida comparten una referencia eléctrica común. Todos los canales están referenciados al mismo terminal común en la base de terminales. Esto simplifica el cableado para aplicaciones no críticas, pero ofrece menor protección contra fallas entre canales en comparación con los módulos aislados individualmente o en grupo. Esta configuración es adecuada para aplicaciones donde los dispositivos de campo funcionan con una única fuente de alimentación de CA.

P: ¿Cuál es la corriente máxima que el módulo puede conmutar simultáneamente en los 8 canales?
A: El 1794-OM8 tiene una corriente de salida total de 4,0 A en sus 8 canales. Dado que cada canal admite un máximo de 500 mA, debe asegurarse de que la suma de las corrientes de todos los canales activos no supere los 4,0 A. Por ejemplo, no puede conmutar los 8 canales a 500 mA simultáneamente (8 × 0,5 A = 4,0 A sería el límite exacto). Se requiere una distribución de carga cuidadosa.

P: ¿Qué significa la especificación de corriente de fuga en estado apagado y cómo podría afectar a mi aplicación?
A: La corriente de fuga máxima en estado apagado de 2,5 mA significa que, incluso cuando una salida está APAGADA, puede circular una pequeña corriente a través del dispositivo de conmutación de estado sólido (triac/SCR). En ciertas aplicaciones sensibles, esta fuga podría provocar que una carga de alta impedancia (como una pequeña bobina de relé o una lámpara indicadora) permanezca ligeramente energizada o impida el apagado completo.
