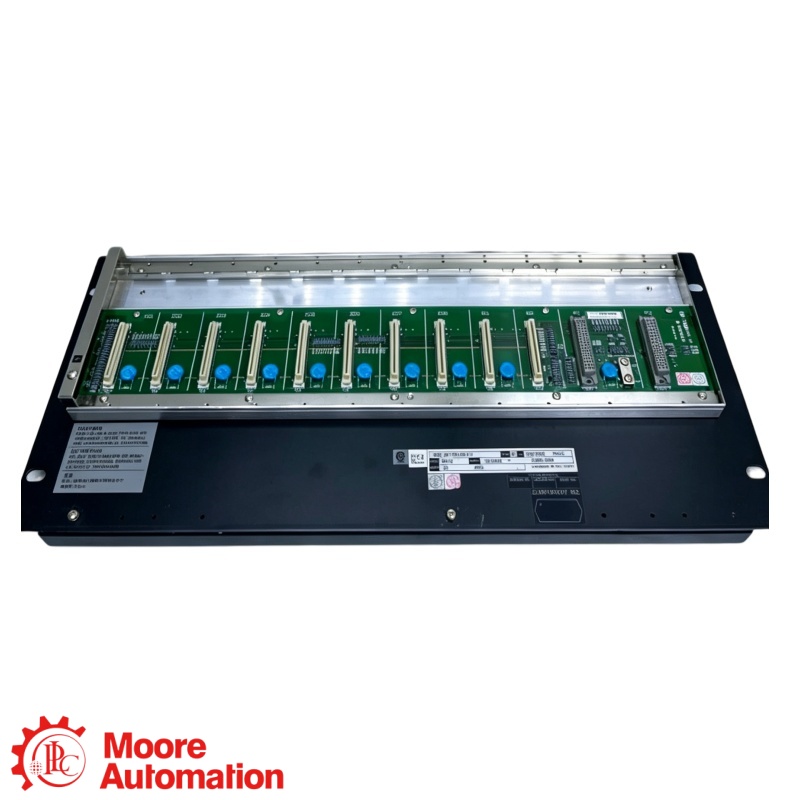

Unidad de nodo de bus ESB óptico dúplex Yokogawa ANB11D

ANB11D Es la unidad de nodo de bus óptico ESB de Yokogawa para N-IO/FIO, un bus de doble redundancia con repetidor óptico. Su función es la de una unidad de nodo de bus óptico ESB de doble redundancia que retransmite las E/S de campo a una unidad de control de campo (FCU) remota de Yokogawa y suministra energía al módulo de E/S; la etiqueta, el sufijo y el sistema instalado deben coincidir antes de su uso.

ANB11D Está diseñado para bus óptico ESB de doble redundancia · N-IO/FIO. Confirme la ruta del bus documentada, la relación de la FCU, la disposición del conector y el sufijo en lugar de tratar ANB11D como módulo genérico.

ANB11D Es una unidad de nodo ESB óptica de doble redundancia con ANT522. Transmite las E/S a través de dos rutas ópticas a la FCU y no es un controlador independiente.

Antes de la puesta en marcha, confirme que ambas fibras, el ANT522, las rutas ópticas duales, la alimentación/protección redundante con código de sufijo, los conectores/terminadores y la interfaz HKU opcional estén presentes.

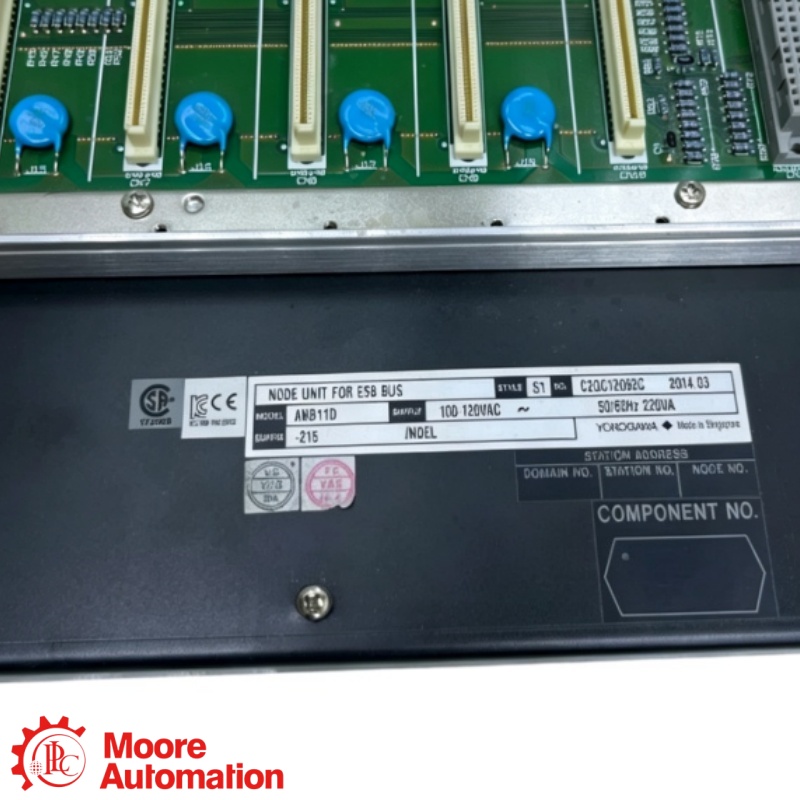

Empareja ambos ANB11D Etiquetas, registros de módulos ópticos/fibra, FCU, alimentación redundante, conector, puesta a tierra y registros de gabinete/ambiente antes del reemplazo.

ANB11D El ANB11S es un ESB óptico de doble redundancia; el ANB10D es un ESB óptico simple; el ANB10D es un ESB de doble cobre. El medio de red y el diseño de redundancia determinan el modelo.

Proporcionar ambos ANB11D Etiquetas y sufijos, detalles de la fibra ANT522, modelo de la unidad de control de fibra (FCU), opciones de conector óptico, códigos de alimentación/protección/HKU redundantes, fotografías y cantidad. Consulte el documento oficial GS 33J60F30-01EN para confirmar la configuración solicitada; no infiera un sufijo ni un sustituto de un modelo similar.
