Unidad de nodo de bus ESB Yokogawa ANB10S para N-IO/FIO

ANB10S Es la unidad de nodo de bus ESB de Yokogawa para N-IO/FIO, bus ESB único. Su función es la de una unidad de nodo de bus ESB único que transmite señales de E/S de campo a una unidad de control de campo de Yokogawa y suministra energía al módulo de E/S; la etiqueta, el sufijo y el sistema instalado deben coincidir antes de su uso.

ANB10S Está diseñado para el bus ESB → módulos de E/S · bus único. Confirme la ruta del bus documentada, la relación de la FCU, la disposición del conector y el sufijo en lugar de tratar ANB10S como módulo genérico.

ANB10S Es una unidad de nodo de E/S de campo, no un procesador. Utiliza un bus ESB para comunicarse con la FCU y alimenta los módulos de E/S instalados; la FCU controla la función del sistema.

Confirme la configuración de la FCU y el acoplador EC401/EC402, la disposición de las ranuras 7/8, el cableado de bus único, la alimentación con sufijo codificado, la carga del módulo de E/S y la conexión a tierra. La unidad de nodo no se puede poner en servicio de forma aislada.

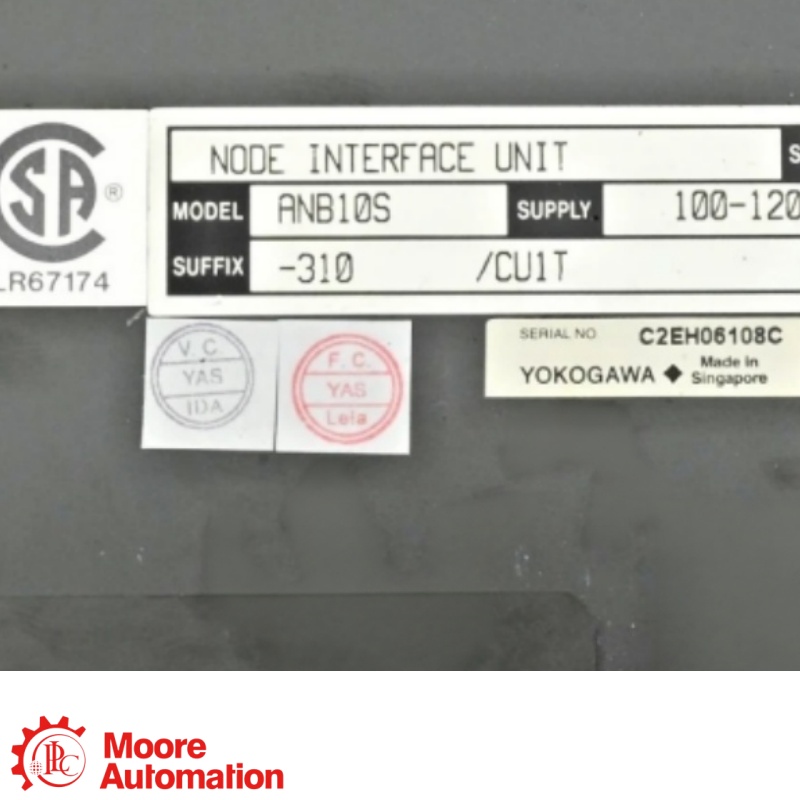

Empareja el ANB10S Placa de identificación, modelo de FCU, ranura de acoplamiento, lista de módulos de E/S, cable/terminador ESB, registro de encendido y apagado antes de la extracción o sustitución.

ANB10S Es un ESB único. El ANB10D es un ESB de doble redundancia; los ANB11S/D añaden funciones de repetidor ESB óptico. Seleccione según el diseño de red y distancia real.

Proporcione el completo ANB10S Sufijo, modelo de FCU, tipo y ranura EC401/EC402, lista de módulos de E/S, opción de alimentación/protección, fotografías del cableado y cantidad. Utilice el documento oficial GS 33J60F20-01EN para confirmar la configuración solicitada; no infiera un sufijo ni un sustituto de un modelo similar.
