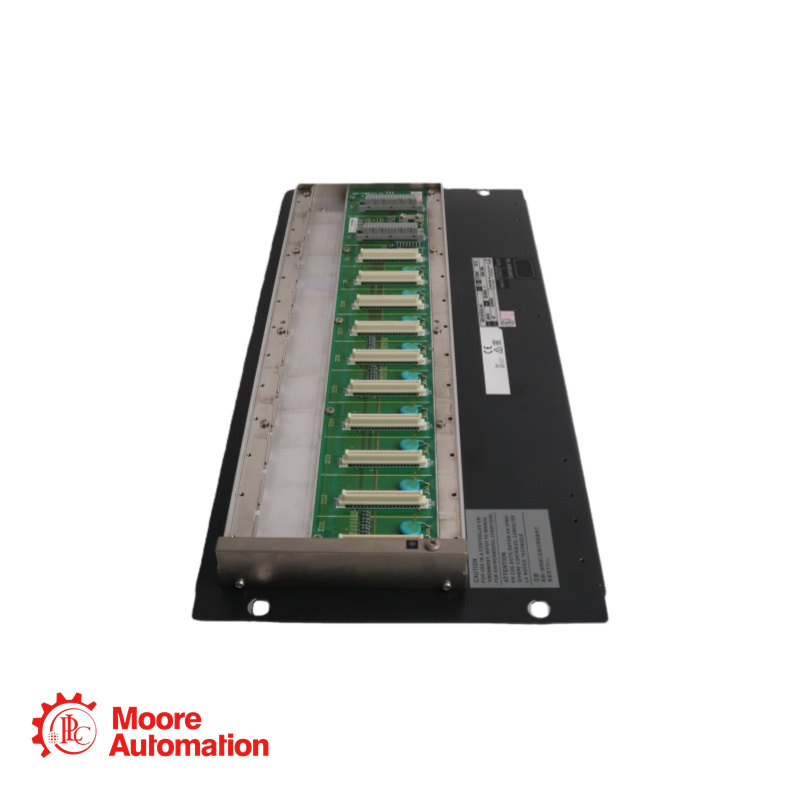

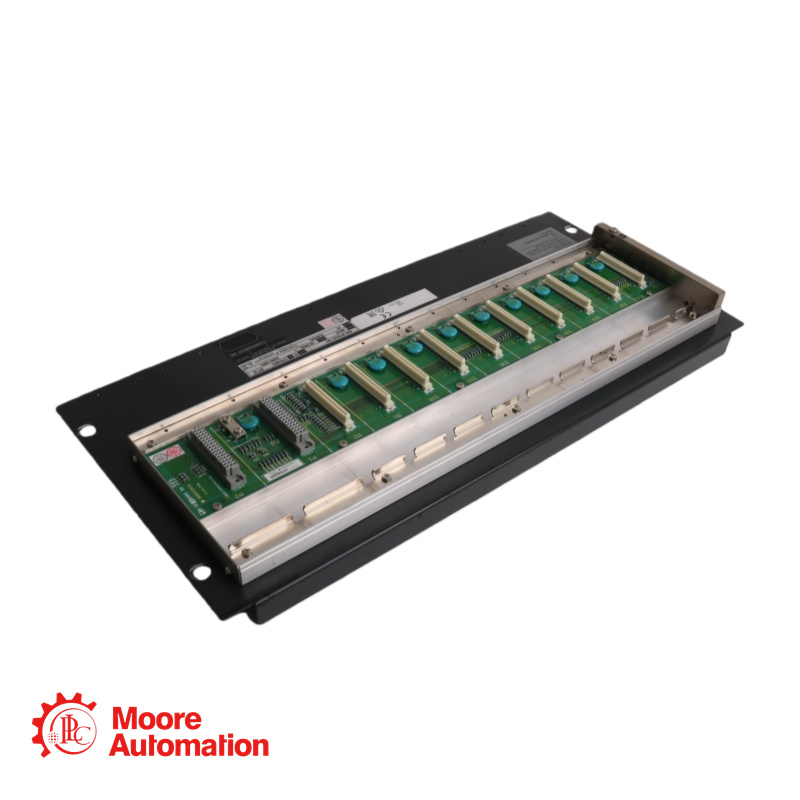

Unidad de nodo de bus Yokogawa ANB10D-425/CU2N/NDEL ESB

Descripción

Especificación

La ANB10D-425/CU2N/NDEL es una unidad de nodo de bus ESB con doble redundancia que interconecta señales de E/S de campo con las unidades de control de campo de Yokogawa. Incluye licencias de software de expansión de nodo requeridas para modelos específicos de FCU. Configurada con alimentación primaria de 24 V CC con doble redundancia y compatible con alimentación secundaria de 220-240 V CA, esta unidad ofrece opciones de alimentación flexibles para un funcionamiento fiable en sistemas de control industrial. Esta unidad de nodo, montable en rack de 19 pulgadas, incluye dos conectores de bus ESB, admite hasta 8 módulos de E/S y cumple con las normas internacionales de seguridad, EMC y para zonas peligrosas.

Voltaje y tipo de fuente de alimentación: Fuente de alimentación de 24 V CC (basada en el código de sufijo "4" en "-425")
Código de sufijo (primario): 4: fuente de alimentación de 24 V CC
Código de sufijo (secundario): 2: fuente de alimentación de 220-240 V CA, 50/60 Hz
Código de sufijo (clase de protección): 5: Tipo básico sin protección contra explosiones
Códigos de sufijo opcionales disponibles: 6: Con opción ISA Standard G3, opción de temperatura (-20 °C a 70 °C) y sin protección contra explosiones; 7: Con opción ISA Standard G3 y sin protección contra explosiones; E: Tipo básico con protección contra explosiones; F: Con opción ISA Standard G3, opción de temperatura (-20 °C a 70 °C) y protección contra explosiones; G: Con opción ISA Standard G3 y protección contra explosiones
Código de opción 1: /CU2N: Unidad de conector para bus ESB (Número de pieza: S9562FA, cantidad: 2 piezas)
Código de opción 2: /NDEL: Licencia de software para expansión de nodo (obligatoria para la conexión con AFV10D, AFV30D, AFV40D y AFF50D)
Otros códigos de opción disponibles: /CU2T: Unidad de conector con terminador para bus ESB; /ATDOC: Manual de protección contra explosiones
Conectable a la unidad de control de campo (FCU) a través de: bus ESB, requiere módulo acoplador de bus ESB (EC401 o EC402) instalado en las ranuras 7/8 de la FCU
FCU compatibles que requieren /NDEL: AFV10D, AFV30D, AFV40D, AFF50D
Máximo de módulos de E/S instalables: 8
Configuración típica del módulo: Módulo de fuente de alimentación (PW481, PW482 o PW484): 2 módulos para configuración redundante dual; Módulo esclavo de interfaz de bus ESB (SB401): 2 módulos para configuración redundante dual; Módulos de E/S: hasta 8
Consumo de energía eléctrica (24 V CC): 5,5 A
Consumo de energía eléctrica (220-240 V CA): 230 VA, 120 W
