Unidad de nodo de bus ESB Yokogawa ANB10D-415/CU2N

Descripción

Especificación

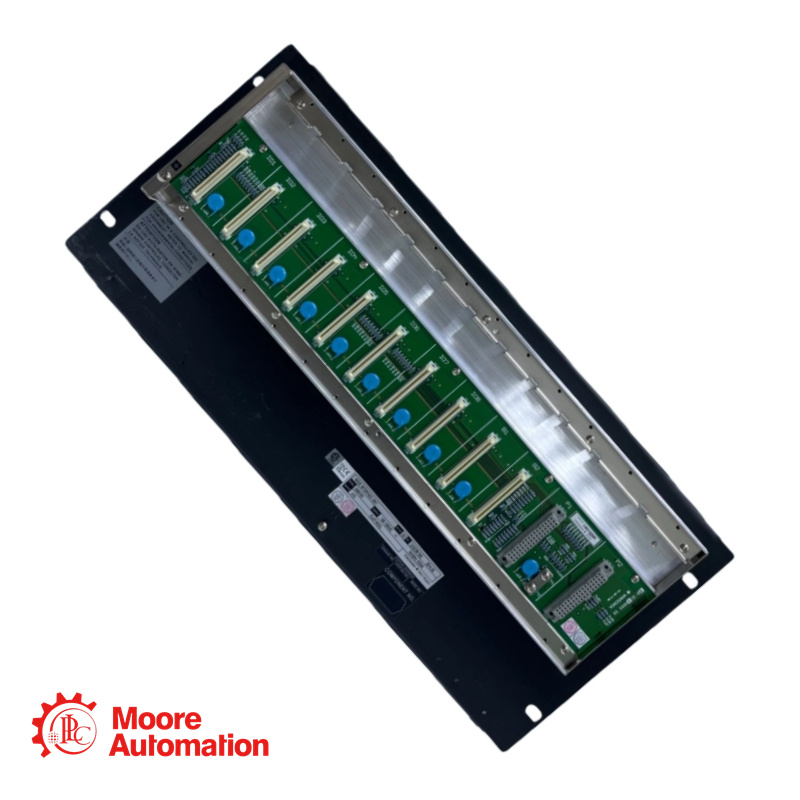

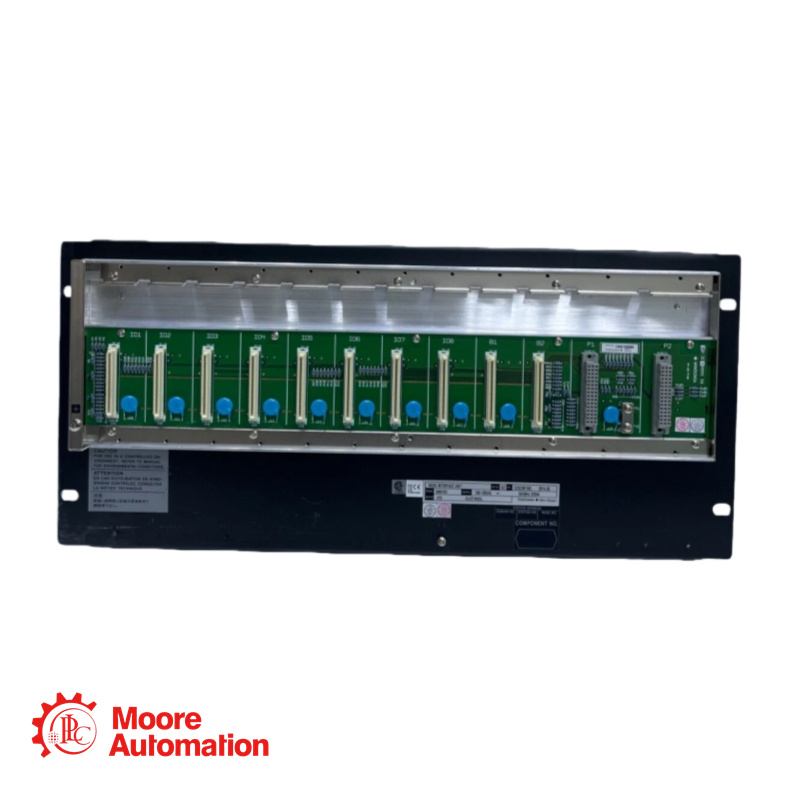

El ANB10D-415/CU2N es una robusta unidad de nodo de bus ESB con doble redundancia, diseñada para interconectar señales de E/S de campo con una unidad de control de campo en el sistema FIO de Yokogawa. Admite alimentación con doble redundancia (24 V CC), admite hasta 8 módulos de E/S e incluye dos conectores de bus ESB para una comunicación fiable. Esta unidad, montable en rack, cumple con las normas internacionales de seguridad y compatibilidad electromagnética (EMC) y es ideal para su integración en entornos de control industrial basados ​​en Vnet/IP y Vnet.

Configuración de la fuente de alimentación: fuente de alimentación redundante dual
Voltaje y tipo de fuente de alimentación: Fuente de alimentación de 24 V CC (basada en el código de sufijo "4" en "-415")
Código de sufijo (primario): 4: fuente de alimentación de 24 V CC
Código de sufijo (secundario): 1: fuente de alimentación de 100-120 V CA (Nota: la estructura del código de sufijo "-415" indica que la fuente de alimentación principal es "4" para 24 V CC, aunque puede ser necesaria una aclaración adicional para la configuración exacta de doble fuente)
Código de sufijo (clase de protección): 5: Tipo básico sin protección contra explosiones
Códigos de sufijo opcionales disponibles: 6: Con opción ISA Standard G3, opción de temperatura (-20 °C a 70 °C) y sin protección contra explosiones; 7: Con opción ISA Standard G3 y sin protección contra explosiones; E: Tipo básico con protección contra explosiones; F: Con opción ISA Standard G3, opción de temperatura (-20 °C a 70 °C) y protección contra explosiones; G: Con opción ISA Standard G3 y protección contra explosiones
Código de opción: /CU2N: Unidad de conector para bus ESB (Número de pieza: S9562FA, cantidad: 2 piezas)
Otros códigos de opción disponibles: /CU2T: Unidad de conector con terminador para bus ESB; /ATDOC: Manual de protección contra explosiones; /NDEL: Licencia de software para expansión de nodo (requerida para la conexión con AFV10D, AFV30D, AFV40D, AFF50D)
Conectable a la unidad de control de campo (FCU) a través de: bus ESB, requiere módulo acoplador de bus ESB (EC401 o EC402) instalado en las ranuras 7/8 de la FCU
Máximo de módulos de E/S instalables: 8
Configuración típica del módulo: Módulo de fuente de alimentación (PW481, PW482 o PW484): 2 módulos para configuración redundante dual; Módulo esclavo de interfaz de bus ESB (SB401): 2 módulos para configuración redundante dual; Módulos de E/S: hasta 8
Consumo de energía eléctrica (24 V CC): 5,5 A
Consumo de energía eléctrica (100-120 V CA): 200 VA, 120 W
Consumo de energía eléctrica (220-240 V CA): 230 VA, 120 W
