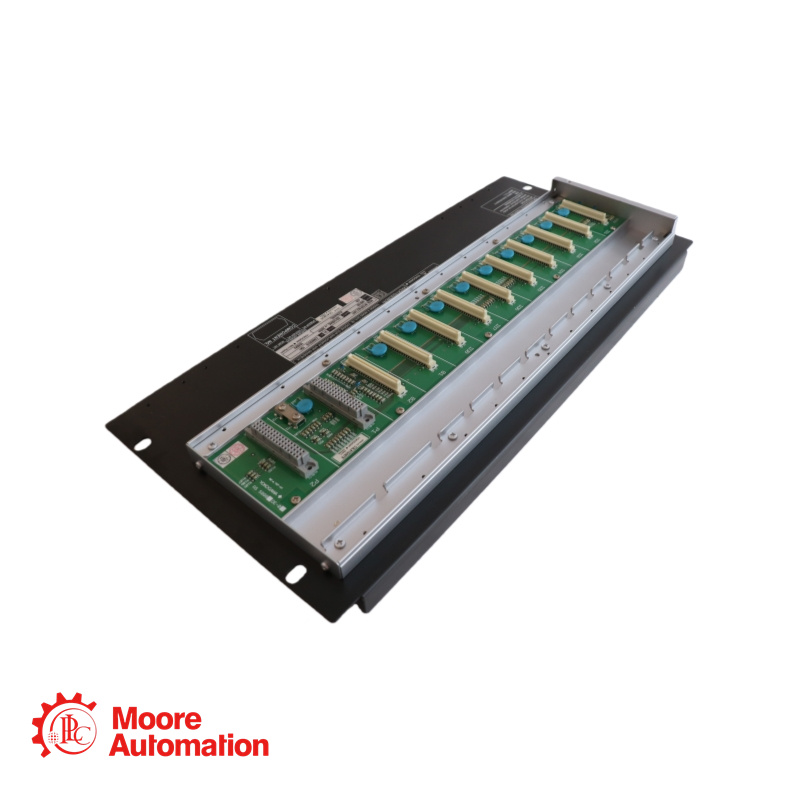

Unidad de nodo Yokogawa ANB10D-411/CU2N/NDEL

Descripción

Especificación

El ANB10D-411/CU2N/NDEL es una versátil unidad de nodo de bus ESB con doble redundancia que ofrece redundancia de alimentación híbrida con entradas de 24 V CC y 100-120 V CA para una máxima fiabilidad de la fuente de alimentación en sistemas FIO. Esta unidad incluye licencias de software esenciales para la expansión de nodos, lo que la hace compatible con las principales unidades de control de campo (FCU) y viene preequipada con dos conectores de bus ESB para una integración sencilla en el sistema. Diseñada para montaje en rack industrial, admite hasta ocho módulos de E/S y cumple con las normas internacionales de seguridad y EMC, aunque su clasificación de protección exacta requiere verificación con los códigos de sufijo estándar.

Voltaje de fuente de alimentación (principal/redundante): fuente de alimentación de 24 V CC (código de sufijo "4") y fuente de alimentación de 100-120 V CA, 50/60 Hz (código de sufijo "1"): esta configuración indica redundancia de alimentación dual con capacidad de entrada de CC y CA.
Interpretación de la secuencia de código de sufijo: El sufijo "-411" se interpreta como: "4" para 24 V CC primario, "1" para 100-120 V CA secundario y "1" para configuración básica sin opciones especiales.
Código de opción 1: /CU2N: Unidad de conector para bus ESB (Número de pieza: S9562FA, cantidad: 2 piezas)
Código de opción 2: /NDEL: Licencia de software para expansión de nodo (obligatoria para la conexión con AFV10D, AFV30D, AFV40D y AFF50D)
Otros códigos de opción disponibles: /CU2T: Unidad de conector con terminador para bus ESB; /ATDOC: Manual de protección contra explosiones
Conectable a la unidad de control de campo (FCU) a través de: bus ESB, requiere módulo acoplador de bus ESB (EC401 o EC402) instalado en las ranuras 7/8 de la FCU
FCU compatibles que requieren /NDEL: AFV10D, AFV30D, AFV40D, AFF50D
Máximo de módulos de E/S instalables: 8
Configuración típica del módulo: Módulo de fuente de alimentación (PW481, PW482 o PW484): 2 módulos para configuración redundante dual; Módulo esclavo de interfaz de bus ESB (SB401): 2 módulos para configuración redundante dual; Módulos de E/S: hasta 8
Consumo de energía eléctrica (24 V CC): 5,5 A
Consumo de energía eléctrica (100-120 V CA): 200 VA, 120 W
