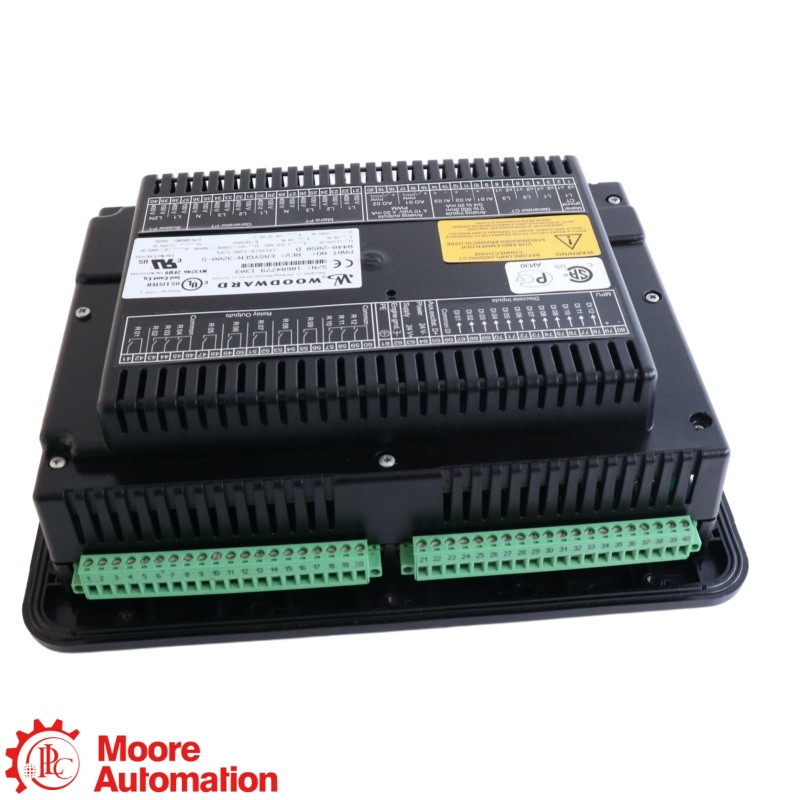

Controlador de grupo electrógeno Woodward 8440-2050 easYgen-3200-5/P1

8440-2050 El controlador para grupos electrógenos easYgen-3200-5/P1 permite la medición del generador, el control del interruptor, la sincronización, el reparto de carga y el funcionamiento de múltiples unidades. Su paquete de transformadores de corriente de 5 A debe coincidir con el secundario del transformador de corriente instalado, el cableado y el sistema de generador configurado.

8440-2050 Es la versión de entrada de CT de 5 A del controlador easYgen-3200 P1 de montaje frontal. Una instalación de CT de 1 A requiere la variante Woodward correspondiente, por lo que se debe verificar la capacidad del secundario del CT antes de reemplazarlo o ponerlo en marcha.

8440-2050 Está configurado para montaje en panel frontal con pantalla gráfica a color. No es la versión para montaje en la parte posterior del gabinete sin pantalla; confirme el recorte del panel, el acceso a los conectores, la profundidad del gabinete y los requisitos de la pantalla del operador antes de la instalación.

8440-2050 El paquete easYgen-3200 incluye dos interfaces FlexCAN, una RS-232 y una interfaz esclava Modbus RTU RS-485. El protocolo activo, la configuración de nodos, la terminación y los dispositivos conectados deben coincidir con el proyecto de controlador guardado.

8440-2050 Admite aplicaciones easYgen-3200, incluyendo operación aislada, en paralelo en isla, en paralelo con la red eléctrica y en paralelo con múltiples unidades. La disposición de los interruptores, el número de generadores, la red de reparto de carga, los ajustes de protección y la secuencia de operación de la planta deben diseñarse específicamente para la instalación.

8440-2050 Se sustituyó la referencia 8440-1923 cuando Woodward incorporó una pantalla a color al easYgen-3200. Los archivos de configuración pueden compartir parámetros comunes, pero los parámetros nuevos o eliminados deben revisarse y actualizarse manualmente.

8440-2050 Se requiere la confirmación del número de pieza completo, el paquete P1, las entradas de 5 A CT, el montaje en panel, el cableado del conector, la revisión del hardware, el firmware, el archivo de configuración y la topología de reparto de carga. Se debe verificar la compatibilidad antes de transferir la configuración o energizar el sistema generador.
