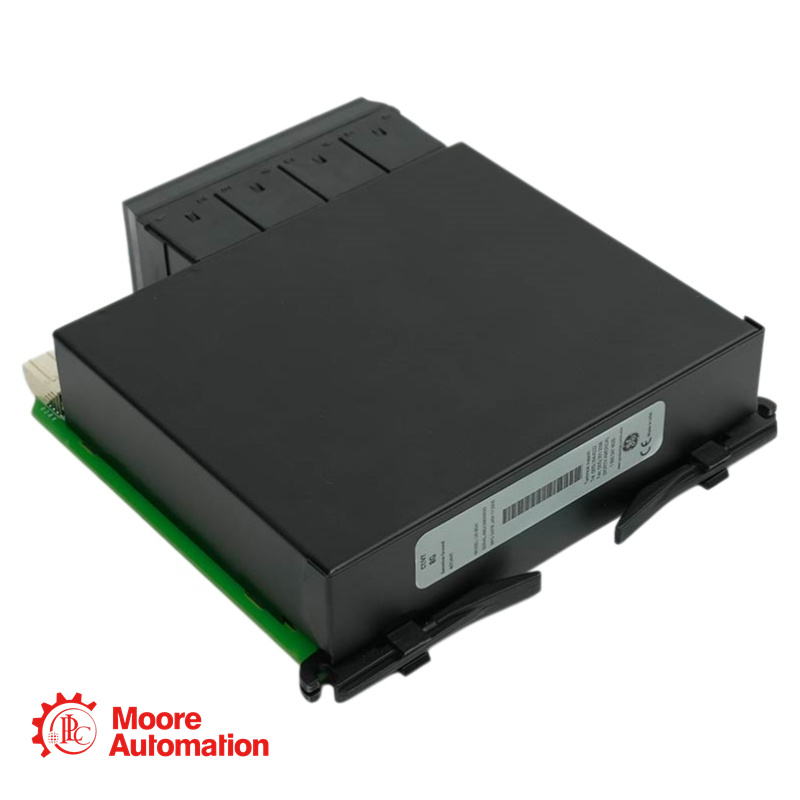

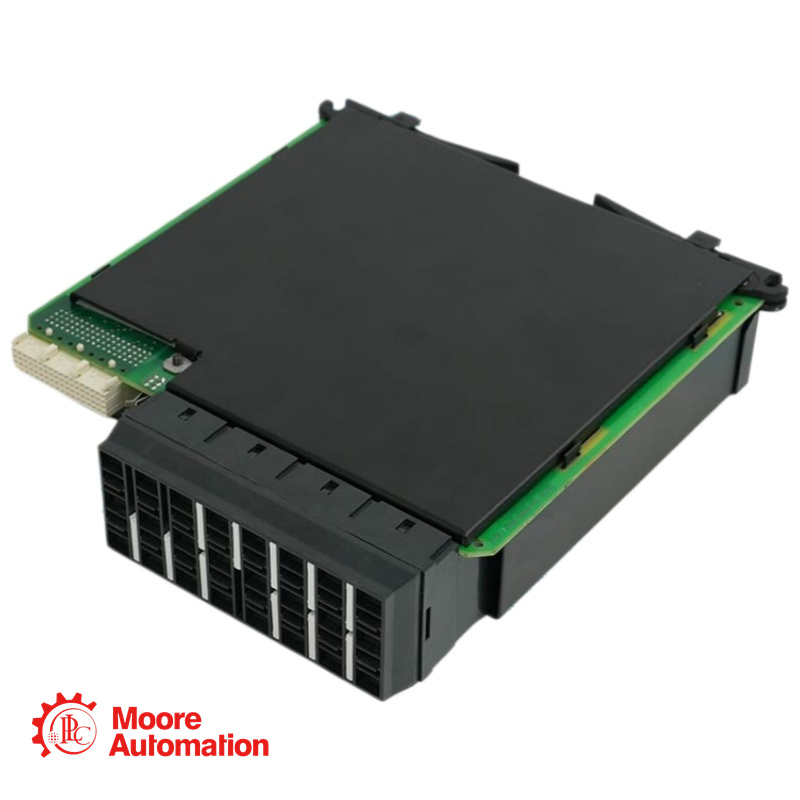

Relé universal GE UR 4DH

¿Cómo puedo obtener el precio?

UR 4DH

Gerente de ventas:Frida
◆Teléfono/Whatsapp:+86 15359408275
◆Correo electrónico:sales5@mooreplc.com

Descripción - Relé universal

UR 4DH

Al dotar a la serie de relés universales de comunicaciones de E/S digitales y una variedad de entradas y salidas digitales, el módulo UR-4DH de General Electric Multilin resulta invaluable para eliminar costosos gastos de instalación y conexiones innecesarias.

El T60 cuenta con hardware escalable, lo que permite a los usuarios actualizar sus módulos a través de la placa frontal abatible que da acceso al compartimento de módulos. Tras retirar el tornillo que normalmente mantiene la placa frontal cerrada, los usuarios pueden extraer los módulos presionando los pasadores y deslizándolos suavemente. Es importante que los usuarios recuerden en qué ranura se encontraba el módulo anterior, ya que solo se pueden reemplazar por módulos del mismo tipo.

Las comunicaciones de E/S digitales que ofrece el módulo permiten que el relé se comunique digitalmente con otros relés y equipos de sustitución, eliminando la necesidad de conexiones y métodos de comunicación auxiliares. Esta comunicación es rápida y segura, lo que aumenta la ciberseguridad general de la unidad sin afectar la velocidad de comunicación. Al integrar tantas funcionalidades en una unidad compacta, la serie de relés universales reduce los costos para el usuario a largo plazo.

El módulo proporciona salidas digitales, que incluyen tipos como relé de estado sólido con capacidad de disparo (Forma A) y enclavamiento, así como salidas de tipo C.

Parámetro - Relé universal

UR 4DH

Salidas digitales: Hasta 64 salidas
Velocidad de activación de salida:< 4 ms (para salidas con clasificación de disparo de tipo A)
Rango de voltaje de entrada: 24-250 V CC / 24-250 V CA
Capacidad de contacto de salida: 7 A a 250 V CA/CC
Protocolo de comunicación: Bus UR interno
Software de configuración: EnerVista UR
Temperatura de funcionamiento: -40 °C a +70 °C (-40 °F a +158 °F)
Temperatura de almacenamiento: -40 °C a +85 °C (-40 °F a +185 °F)
Humedad: del 5% al ​​95% sin condensación

Preguntas frecuentes - Relé universal

UR 4DH

P: ¿Qué función desempeña un módulo de E/S GE UR-4DH en la serie Multilin UR de sistemas de relés universales?

El módulo de E/S digital Multilin UR-4DH proporciona al relé universal hasta 96 entradas de contacto. La tensión de estas entradas puede ser de hasta 250 V (tensión nominal de la red eléctrica). Además, el módulo de E/S digital proporciona al relé hasta 64 salidas de contacto. Estas salidas se utilizan para controlar o monitorizar equipos auxiliares en aplicaciones de protección. Las tarjetas digitales incluidas en el módulo de E/S digital pueden variar: Form-A, Form-C, con enclavamiento, Fast Form-C o relé de estado sólido (SSR). Estas tarjetas varían según incluyan monitorización de corriente, tensión CC o entradas aisladas. Las entradas aisladas cuentan con una función de autobloqueo. Si las salidas digitales del módulo de E/S digital son mecánicas con enclavamiento, permiten la creación de sistemas de enclavamiento estables, sustituyendo así a los relés de bloqueo y los interruptores mecánicos. Si el módulo de E/S es de tipo A, las salidas digitales tienen velocidades de activación inferiores a 4 ms tanto en contactos húmedos como secos.

Comparación de modelos - Relé universal

Característica

UR-4DH (E/S digital estándar)

UR-6DH (E/S digital mejorada)

UR-8BV (E/S de alta densidad)

Función principal

Expansión de E/S digitales de propósito general

E/S digitales de alta densidad con entradas de contacto ampliadas.

Máxima densidad de E/S para la automatización de subestaciones a gran escala.

Entradas máximas típicas

Entradas de contacto configurables (hasta 96 en el sistema)

16 campos de contacto (Formulario C)

Hasta 120 entradas de contacto (a nivel de sistema)

Salidas máximas típicas

Hasta 64 salidas configurables

Limitado/varía según la configuración

Hasta 72 salidas de contacto (a nivel de sistema)

Tipos de salida compatibles

Enclavamiento SSR, Forma A, Forma C

Formulario C (estándar)

Formulario A, Formulario C, Formulario C rápido, SSR, Enclavamiento

Tiempo de respuesta (Salida)

<4 ms (clasificación de viaje Formulario A)

Estándar

<4 ms (Forma A)

Rango de voltaje de entrada

24-250 V CC / 24-250 V CA

Varía (depende de la configuración del módulo)

Hasta 250 V CA/CC

Calificación ambiental

-40°C a +70°C

-40°C a +70°C (típico para la serie UR)

-40°C a +70°C (típico para la serie UR)
