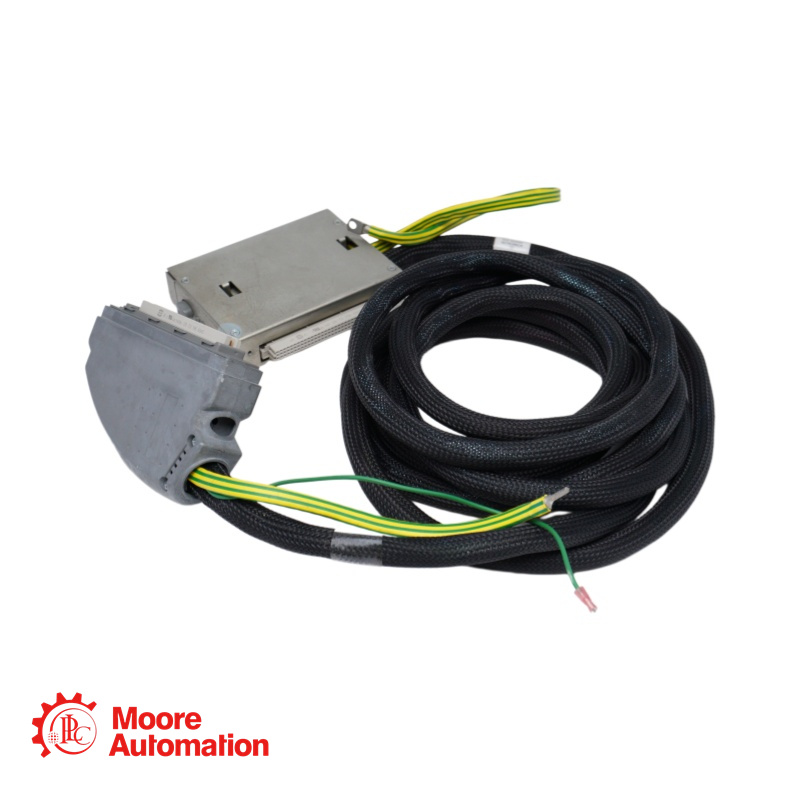

TC-205-01 ICS Triplex - Cable para ranura de E/S complementaria

TC-205-01 Cable de alimentación del ventilador

Cable de salida digital o analógica preensamblado de 24 Vcc/120 Vcc para conectar un módulo de salida Trusted TMR a un conjunto de terminación de campo (FTA) interno. Disponible con cubierta LSZH (-02) o con certificación UL (-03), con longitudes personalizadas en incrementos de 0,5 m.

TC-205-01 Presupuesto

Tipo de cable: Ranura de acoplamiento de E/S, tipo TC-205
Función: Conexión de salida de 40 canales desde un módulo Trusted a un FTA interno.
Entorno de aplicación: Solo para uso interno. Terminado dentro del mismo gabinete o en uno adyacente.
Compatibilidad de voltaje: Diseñado para módulos de salida digital o analógica de 24 Vcc y 120 Vcc.
Configuración física: Tres cables multipolares agrupados (señal, retorno de alimentación de campo, alimentación de campo).
Conectores (extremo del chasis): 2 conectores tipo 'C' de 96 vías en una carcasa de doble ancho.
Conectores (extremo FTA): 1 conector tipo 'R' de 96 vías, 1 conector BLZF de 5 vías, 1 conector AMP de 6 vías.
Pelado del cable: 1,5 m pelados en ambos extremos, recubiertos con una funda de nailon Rilgain.

TC-205-01 Preguntas frecuentes

P: ¿Cuál es la función de los cables adicionales en el conjunto TC-205?
A: A diferencia de los cables de entrada simples, el TC-205 utiliza tres cables multipolares. El cable principal transmite 40 canales de señales de salida al FTA. El cable 2 (con un conector BLZF de 5 pines) gestiona la ruta de retorno de alimentación de campo, mientras que el cable 3 (con un conector AMP de 6 pines) suministra alimentación desde una unidad T8290 o T8297 al campo. Un cableado de referencia de 0 V adecuado es esencial para que el módulo mida con precisión su voltaje de salida.

P: ¿Puedo usar este cable si el FTA está en una bahía de gabinete diferente?
R: No. El TC-205 se define como un cable interno, diseñado para conexiones dentro del mismo gabinete o gabinetes adyacentes. Si el FTA se encuentra en un gabinete remoto independiente, debe utilizar el cable TC-207 (externo), que cuenta con características de protección adicionales para el enrutamiento entre gabinetes.

P: ¿Qué ocurre si necesito un cable de más de 15 metros?
R: Si bien se pueden fabricar longitudes superiores a 15 m bajo pedido, no se recomienda. Superar esta distancia máxima recomendada puede ocasionar problemas como una caída de tensión significativa, desviación de la señal, mayor diafonía y ruido eléctrico, lo que podría comprometer la fiabilidad del sistema de seguridad.
