Descripción de T8842

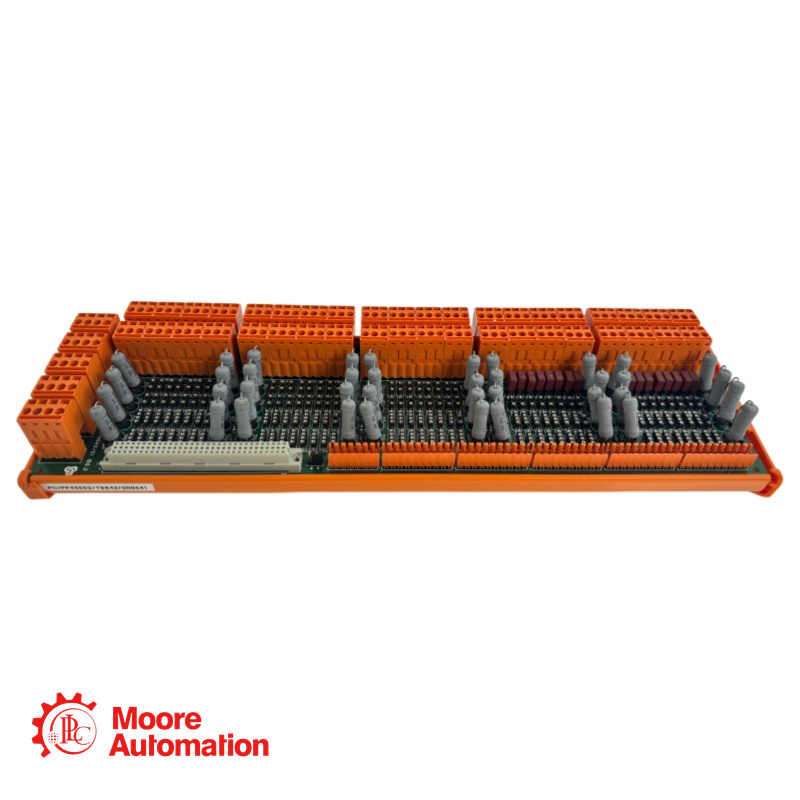

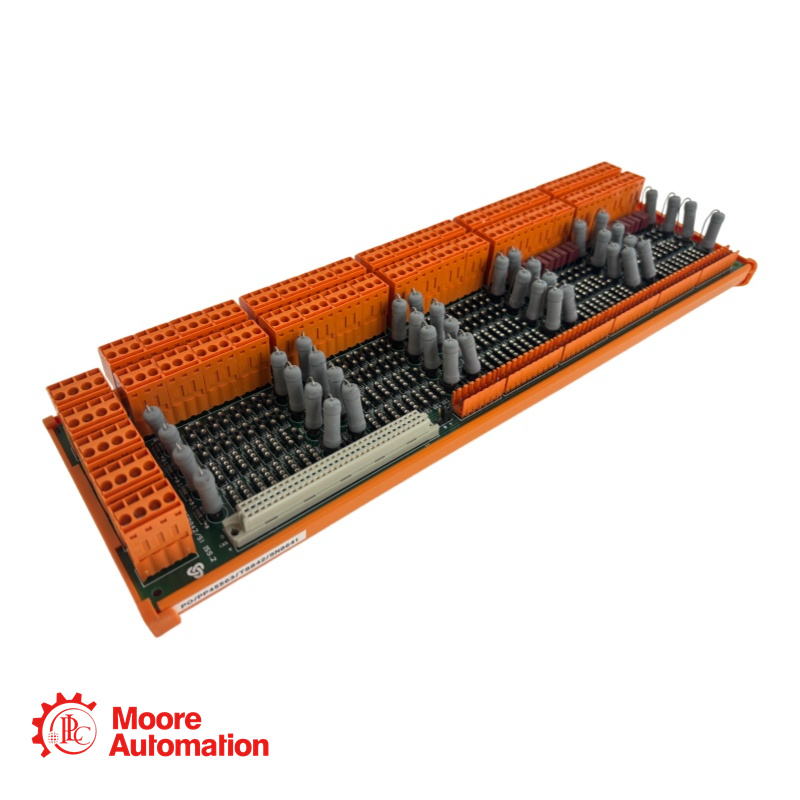

El conjunto de terminación de campo versátil Trusted T8842 (VFTA) es la interfaz principal entre los dispositivos de campo para la detección y extinción de incendios y gases y el módulo de interfaz de zona Trusted TMR T8448. Cuenta con 40 canales configurables individualmente, organizados en cinco grupos de alimentación de ocho. Cada canal admite diversas señales de entrada analógicas o digitales y salidas digitales de hasta 40 V CC, y está protegido por un fusible de alimentación de campo de 315 mA y un fusible de señal de entrada de 50 mA. El conjunto admite dos fuentes de alimentación de 24 V CC por grupo y está diseñado para su montaje en rieles DIN estándar TS32 o TS35.

Parámetro

Rango de voltaje (alimentación de campo): 18 a 28 V CC
Corriente máxima (alimentación de campo): 2,52 A por grupo de potencia
Corriente de funcionamiento recomendada: 220 mA por canal
Consumo de energía (fuente de alimentación de campo): 9 W máximo
Rango de entrada de señal: 0-20 mA
Descarga electrostática (ESD) por aire: 15 kV
Descarga por contacto: 8 kV
Campos radiados: 10 V/m, de 27 MHz a 500 MHz.
Transitorios y ráfagas: 2 kV, 2,5 kHz durante 60 segundos.

Preguntas frecuentes

¿Cuál es la función del fusible de 50 mA en cada canal de entrada?
A: El fusible de 50 mA se coloca específicamente en serie con la ruta de la señal de entrada (0-20 mA) para limitar la corriente que fluye a través de la resistencia de detección de precisión de 250 Ω. Esto protege la resistencia y la electrónica de entrada posterior de posibles daños si un dispositivo de campo falla o un fallo en el cableado provoca una corriente excesiva. El módulo T8448 mide la tensión que se genera en esta resistencia de 250 Ω para determinar el estado del dispositivo de campo.

¿Cómo están configuradas las fuentes de alimentación duales de 24 V CC dentro del VFTA?
A: Cada uno de los cinco grupos de alimentación recibe dos alimentaciones independientes de 24 V CC. Estas dos alimentaciones se combinan mediante diodos en el VFTA, lo que proporciona redundancia de alimentación. Si una de las alimentaciones de 24 V falla, la otra seguirá alimentando los ocho canales de ese grupo sin interrupción. Esta conexión mediante diodos garantiza una alta disponibilidad para las funciones críticas de seguridad contra incendios y gases.

¿Qué tipos de dispositivos de campo son compatibles con el T8842?
A: El T8842 se describe específicamente como adecuado tanto para dispositivos de campo de 3 hilos que absorben corriente como para los que la suministran. Esta versatilidad le permite interactuar con una amplia gama de detectores y actuadores utilizados en sistemas de detección de incendios y gases, incluidos aquellos que requieren que el VFTA proporcione una fuente de alimentación y aquellos que generan su propia señal de salida. La configuración se gestiona por canal.
