T7481 - Módulo de salida protegida y supervisada por ICS

Módulo de salida protegida y supervisada ICS T7481

Gerente de ventas: Frida

Correo electrónico: sales5@mooreplc.com

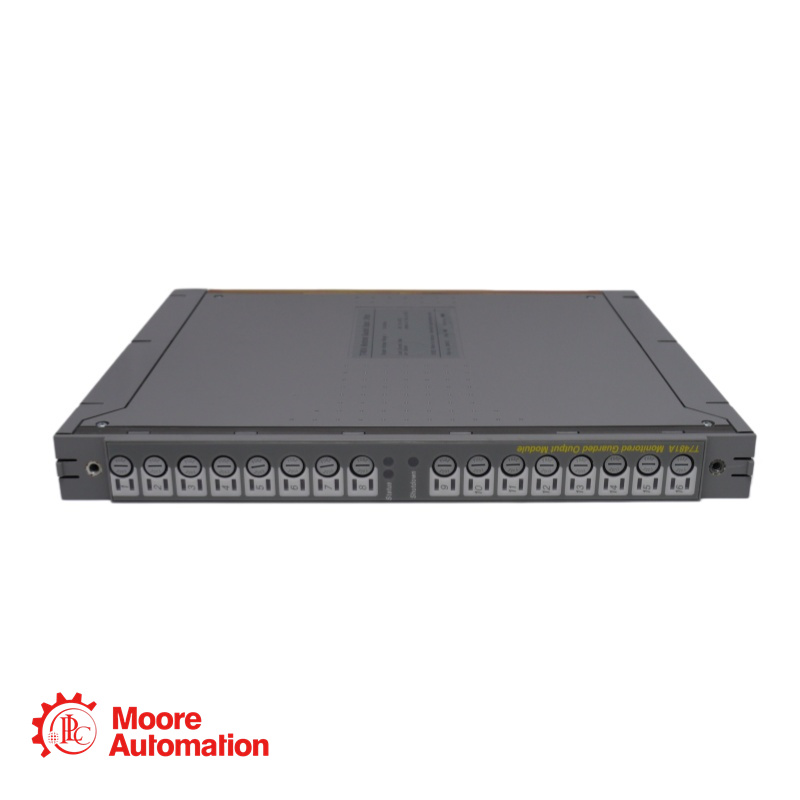

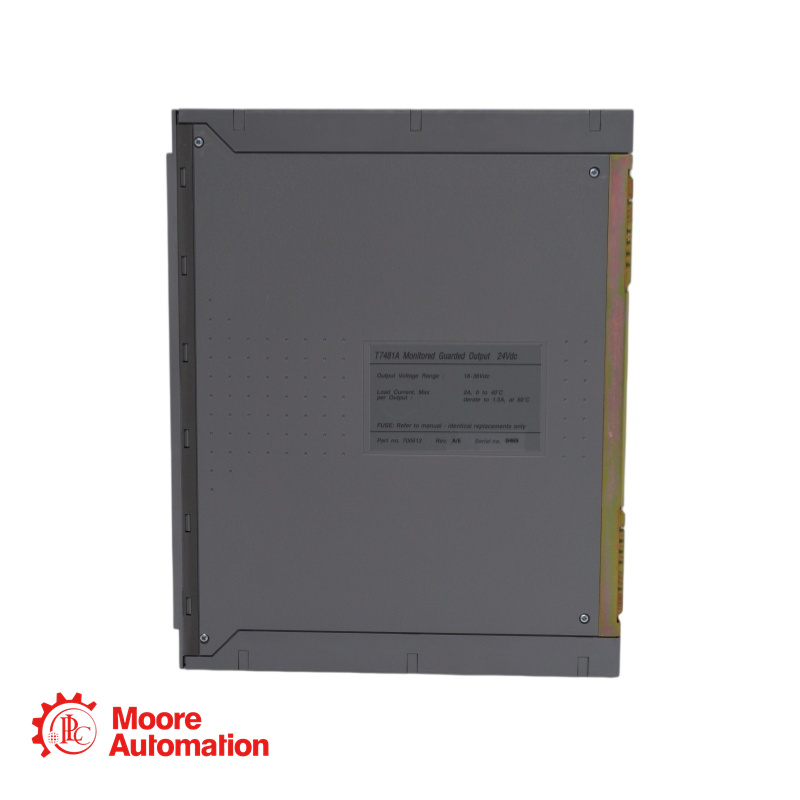

El T7481 es un módulo de salida protegida y supervisada de 24 VCC diseñado para aplicaciones de salida críticas para la seguridad. Proporciona 16 salidas protegidas (en dos grupos de ocho) con supervisión de línea integrada para circuitos abiertos y cortocircuitos. El módulo cuenta con un diseño de doble redundancia que garantiza que ninguna falla interna pueda aplicar energía a una salida de forma inadvertida. Es reemplazable en caliente y admite configuraciones a prueba de fallos (módulo único) o tolerantes a fallos (módulo dual en paralelo). El módulo cuenta con la certificación TÜV de Clase de Riesgo 5.

Rango de tensión de alimentación: 18 a 36 V CC
Número de salidas: 16 (dos grupos de 8)
Corriente de carga por punto (0–40 °C): 2 A
Corriente de carga por punto (a 60 °C): 1,5 A (reducida)
Corriente de carga mínima: 20 mA (5 mA para T7481A)
Caída de tensión en estado activo: 1,0 V (máx.)
Corriente de fuga en estado apagado (módulo único): 5 mA máx.
Corriente de fuga en estado apagado (módulos duales): 7,5 mA máx.
Corriente de sobretensión (pico): 3,5 A (incandescente/capacitiva/inductiva)
Aislamiento eléctrico: 2500 V (de campo a lógica)

P: ¿Cuál es la corriente de carga mínima para el T7481?
A:T7481: 20 mA
T7481A: 5 mA
Si la carga es menor que la especificada, la corriente de fuga en estado de apagado puede impedir que la carga se apague por completo.

P: ¿Puedo usar un solo T7481 para aplicaciones críticas para la seguridad?
R: Sí. Un solo módulo proporciona un funcionamiento a prueba de fallos: cualquier fallo individual provocará que la salida se apague (se desactive).

P: ¿Cómo puedo lograr la tolerancia a fallos?
A: Conecte dos módulos T7481 en paralelo y configúrelos en modo dual en el editor de configuración de E/S. Esto permite extraer o reemplazar un módulo sin interrumpir el control de carga.

P: ¿Qué sucede si no se conecta la alimentación del campo?
A: Todas las salidas del grupo afectado indicarán un fallo de carga/fusible porque la prueba del circuito de salida monitoriza el flujo de corriente.
