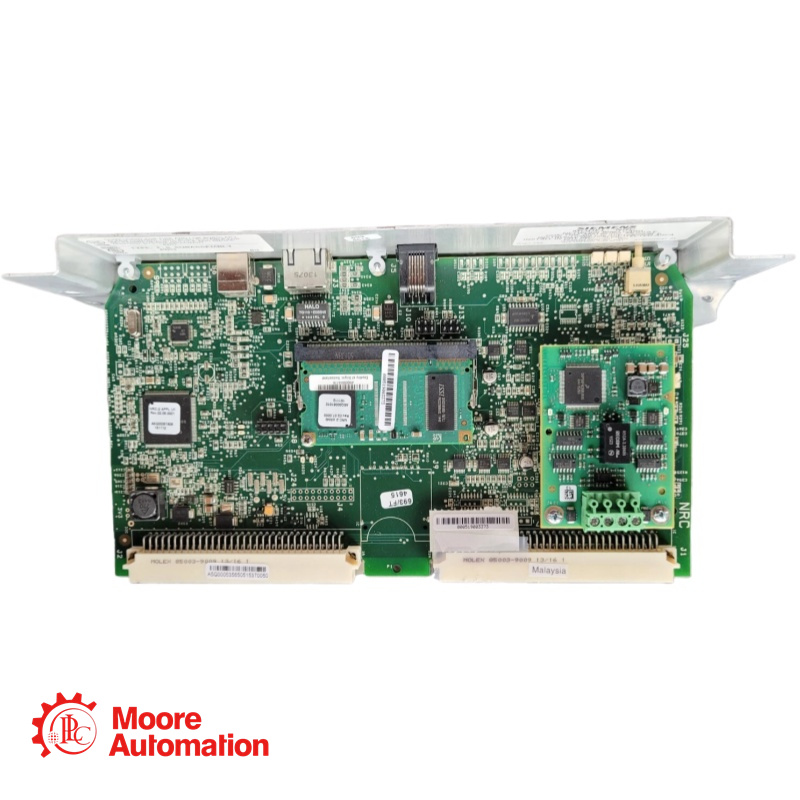

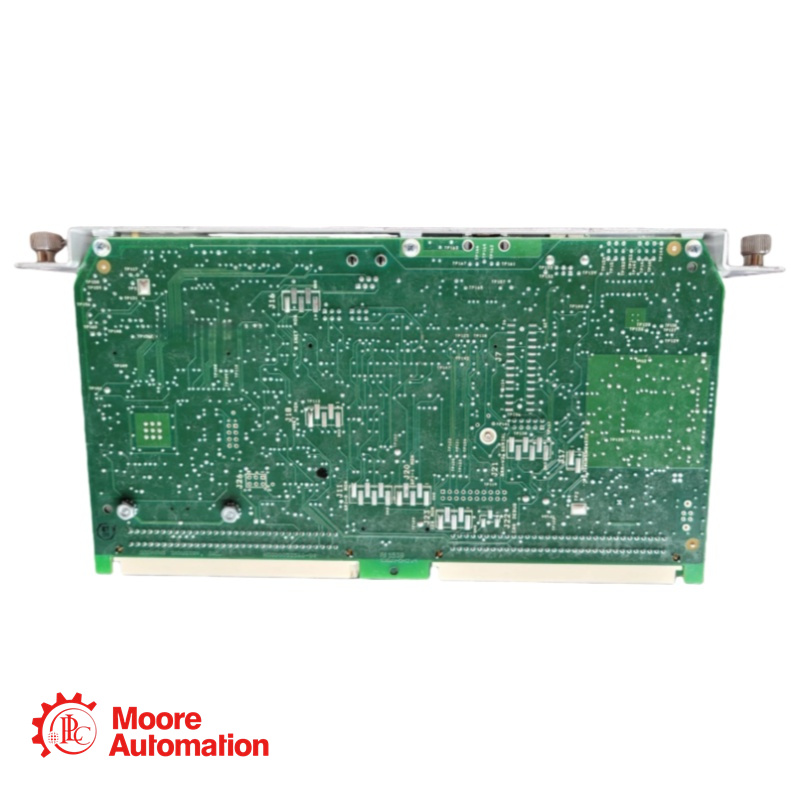

Tarjeta de anillo de red de segunda generación SIEMENS S54430-A2-A1

Descripciónion

El S54430-A2-A1 Tarjeta de anillo de red de segunda generación: la segunda generación del modelo NRC de Siemens. Fire Safety es una tarjeta de red que transmite datos de comunicación a través del cobre. líneas, o a través de cable de fibra óptica monomodo (modelo FN2006-U1) o multimodo (modelo FN2007-U1).
El modelo NRC utiliza una configuración de anillo 'Clase X' (Estilo 7) para funcionar con los paneles de control de alarma contra incendios (FACP) del sistema modular Cerberus PRO.

Parámetros

ALIMENTACIÓN DE ENTRADA: 24 V ATRÁS
CORRIENTE PLANA: 140 mA
TERMINAL DE TORNILLO (CONSUMO DE CORRIENTE DE 24 V): 0
6,2 V CORRIENTE DE PLACA POSTERIOR: 20 mA
CORRIENTE DE RESERVA DE 24 V: 145 mA

Rango de temperatura en lugares interiores secos: 120 +/-3 °F (49 +/2 °C) a 32 +/-3 °F (0 +/-2 °C)
Humedad relativa del 93+/-2% rango de temperatura: 90+/-3°F (32+/-2°C).

Preguntas frecuentes

P:¿Cuál es la función principal del S54430-A2-A1 ¿Tarjeta de anillo de red de segunda generación (modelo NRC)?
R: La tarjeta de anillo de red (NRC) proporciona comunicación punto a punto XNET entre los paneles de control de alarma contra incendios modulares Cerberus PRO, lo que permite conectar en red hasta 64 sistemas en una única configuración de anillo.
P: ¿Qué puertos de comunicación y servicio se proporcionan?
A: El S54430-A2-A1 El NRC incluye un puerto RJ-45, un conector RJ-11 para monitor y un puerto USB. Los puertos USB y RJ-45 permiten la descarga de firmware, mientras que el puerto RJ-11 permite la conexión a herramientas de diagnóstico.
P: ¿Qué tipos y distancias de cableado se admiten?
A: Para conexiones de cobre, el S54430-A2-A1 NRC admite cables de par trenzado, blindados o sin blindar, de calibre mínimo de 22 AWG y máximo de 12 AWG, con al menos tres vueltas por pie. La distancia máxima admitida es de 1006 metros (3300 pies) por par entre tarjetas, según el tipo de cable.
