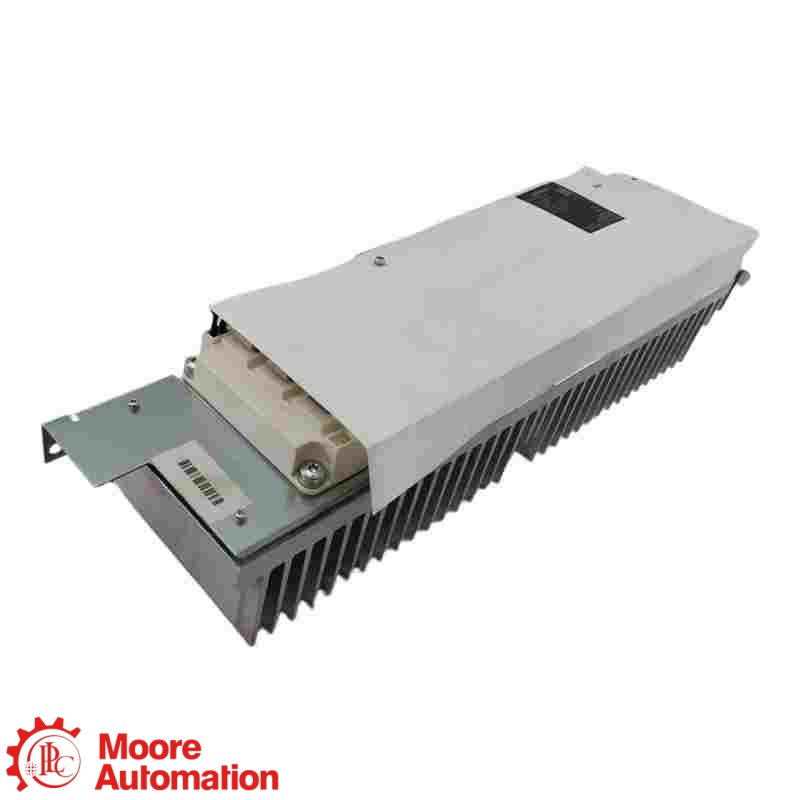

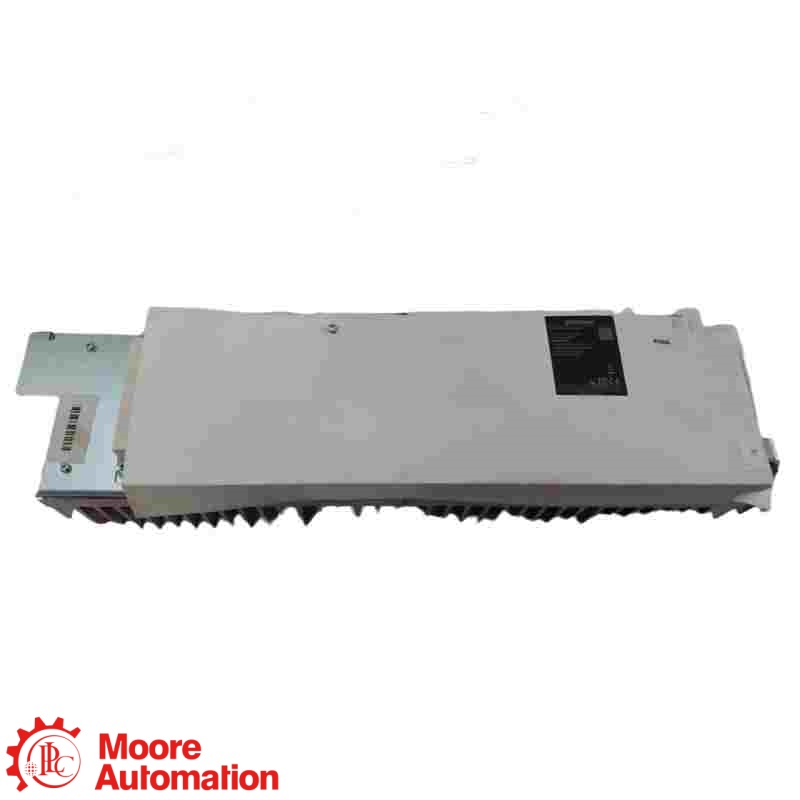

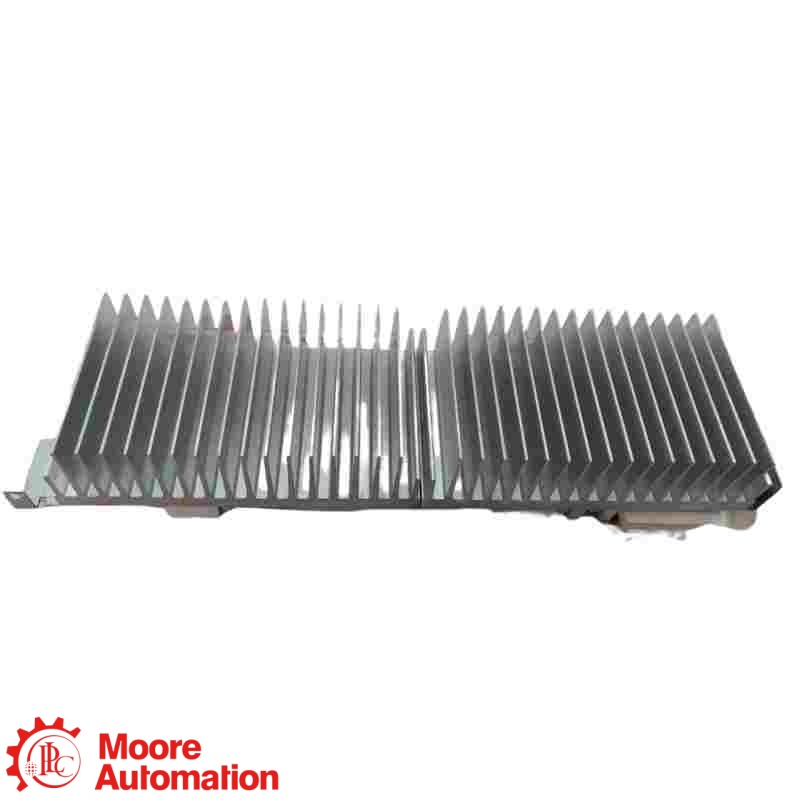

Módulo de frenado Siemens 6SL3300-1AE32-5AA0 SINAMICS S120

6SL3300-1AE32-5AA0 El módulo de frenado Siemens SINAMICS S120 está diseñado para una unidad de chasis GX. Se conecta al enlace de CC de 600 V para disipar el exceso de energía; verifique el hardware del chasis y la capacidad del enlace de CC antes de usarlo.

6SL3300-1AE32-5AA0 En la tabla oficial, la potencia nominal es de 50 kW PDB, 250 kW P15 pico durante 15 segundos, 200 kW P20 y 100 kW P40. Asegúrese de que los datos del ciclo de trabajo y la resistencia de frenado coincidan con los del variador instalado.

6SL3300-1AE32-5AA0 Está asociado a una unidad de chasis SINAMICS S120 GX. No sustituya el hardware FX, HX o JX hasta que se verifique el ajuste mecánico, la tensión del enlace de CC, la barra colectora y la compatibilidad de control.

6SL3300-1AE32-5AA0 Utiliza conexiones de tornillo M8 R1/R2; la sección transversal máxima de conexión especificada es de 50 mm² y la corriente de la barra colectora del enlace de CC es de 378 A. Verifique el tamaño del cable, el par de apriete y la descarga del enlace de CC antes del cableado.

6SL3300-1AE32-5AA0 Tiene una entrada de CC de 600 V. El manual indica que la entrada digital del X21 es de -3 a 30 V, con un rango alto de 15 a 30 V y un rango bajo de -3 a 5 V, además de una salida de CC de 24 V de hasta 500 mA; verifique el cableado.

Antes de instalar o reemplazar 6SL3300-1AE32-5AA0, confirme el código completo del artículo, enlace de 600 V CC, ajuste del chasis GX, selección de resistencia de frenado, límite de cable de 50 mm², terminales M8, procedimiento de aislamiento y descarga, revisión y configuración de accionamiento guardada.

Para 6SL3300-1AE32-5AA0Proporcione la placa de identificación exacta, el tipo de chasis SINAMICS S120 instalado, la clasificación del enlace de CC, los datos de la resistencia de frenado, fotos del conector y la barra colectora, la revisión, la cantidad y el objetivo de reemplazo para que se pueda verificar la compatibilidad de forma independiente.
