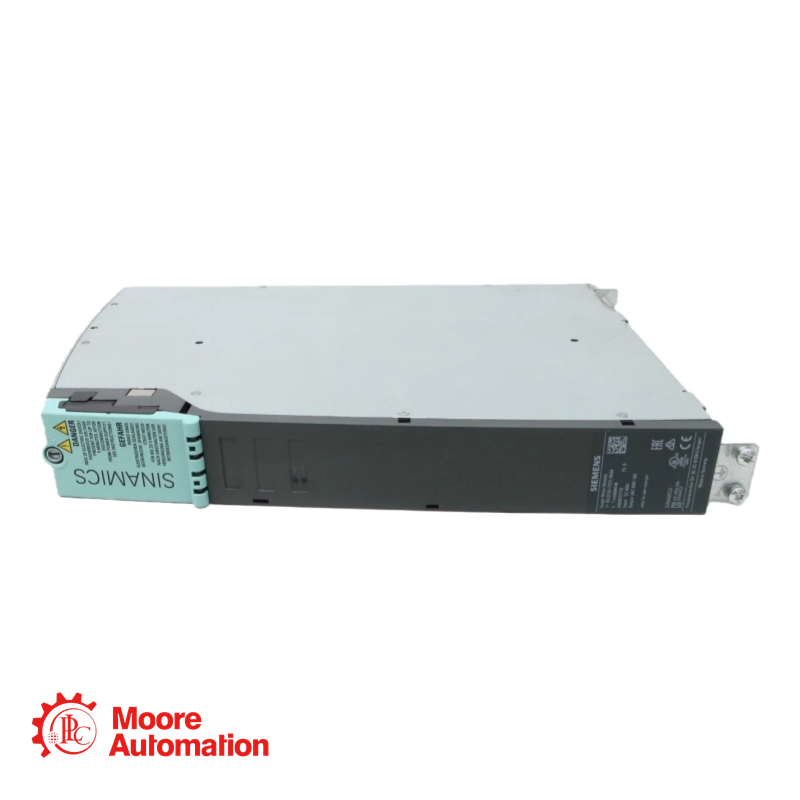

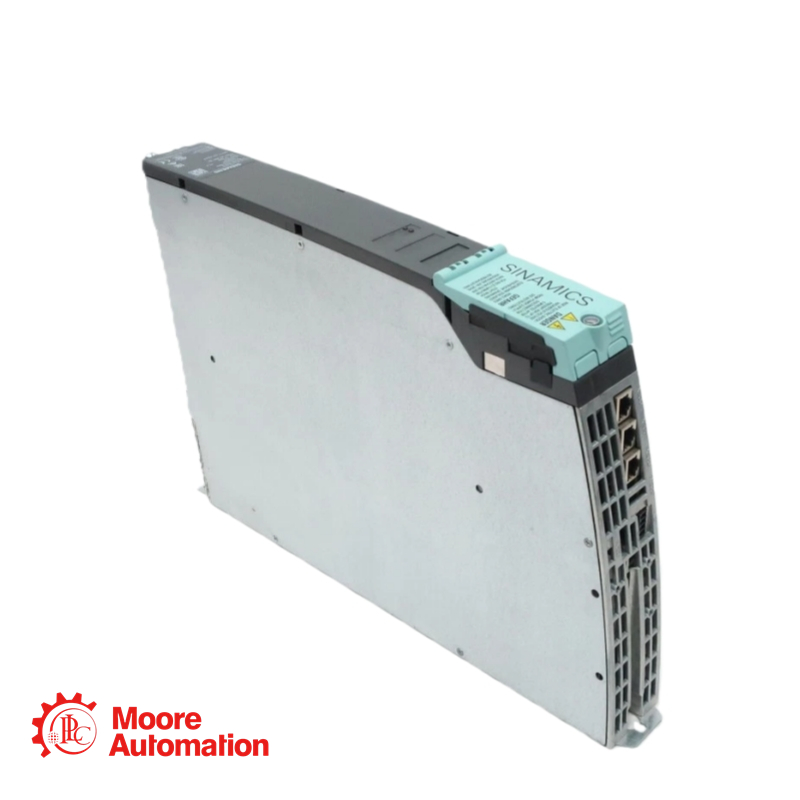

Siemens 6SL3120-1TE21-8AA4 Single Motor Module

Características del producto

El módulo de motor Siemens SINAMICS S120 (6SL3120-1TE21-8AA4) es un componente de accionamiento compacto, del tamaño de un libro, diseñado para un control preciso del motor en sistemas.
Ofrece una potencia nominal de 8,2/9,7 kW a 400 V, con una alta capacidad de sobrecarga de hasta 54 A y funciones de seguridad integradas que cumplen con las normas SIL 2 y PL d.
Gracias a su sistema de refrigeración interna por aire, sus interfaces de motor basadas en conectores y un diseño robusto que permite su funcionamiento hasta a 40 °C, constituye un componente clave para las soluciones de accionamiento modulares en maquinaria y aplicaciones industriales.

Rango de voltaje de enlace de CC de entrada: CC 510 V a 720 V
Fuente de alimentación electrónica: CC 24 V -15% / +20%
Consumo de corriente de los componentes electrónicos (máximo): 0,85 A
Corriente de enlace de CC (I_v): 22,0 A
Corriente de salida (valor nominal, I_n): 18,0 A
Corriente de salida (carga base, I_b): 15,3 A
Corriente de salida para ciclo de trabajo S6 (40%, I_s6): 24,0 A
Corriente de salida (máxima, I_max): 54,0 A
Potencia de salida nominal a 400 V CA (basada en I_b): 8,2 kW
Potencia de salida nominal a 400 V CA (basada en I_v): 9,7 kW
Frecuencia de pulso nominal: 4,00 kHz
Capacidad de transporte de corriente de las barras colectoras de enlace de CC: 100 A
Capacidad de transporte de corriente de las barras colectoras de 24 V: 20 A
Capacitancia del enlace de CC: 220 µF
Altitud de instalación (sin reducción de potencia): 1000 m (3281 pies)
Método de refrigeración: Refrigeración interna por aire (ventilador integrado)
Requisito de aire de refrigeración: 0,008 m³/s
Temperatura ambiente durante el funcionamiento: de 0 °C a 40 °C (de 32 °F a 104 °F)
Longitud máxima del cable blindado del motor: 70 m (230 pies)
Longitud máxima del cable del motor sin blindaje: 100 m (328 pies)
Ancho: 50,00 mm (1,97 pulgadas)
Altura: 380,00 mm (14,96 pulgadas)
Profundidad: 270,00 mm (10,63 pulgadas)
Nivel de presión sonora (a 1 m): 60,0 dB
Pérdida de potencia (típica): 0,14 kW
Pérdida de potencia (máxima): 0,19 kW
