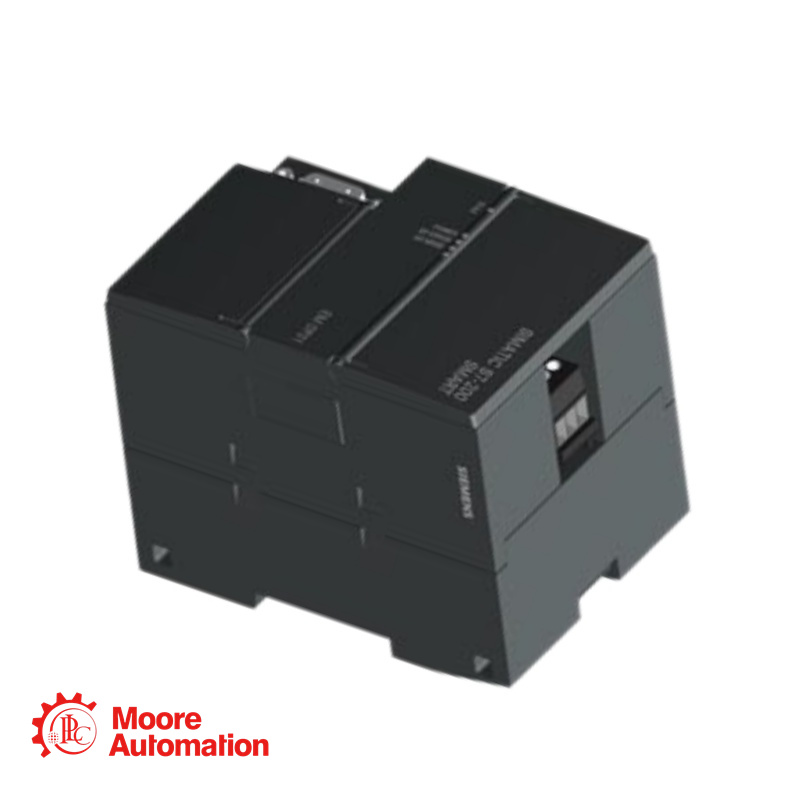

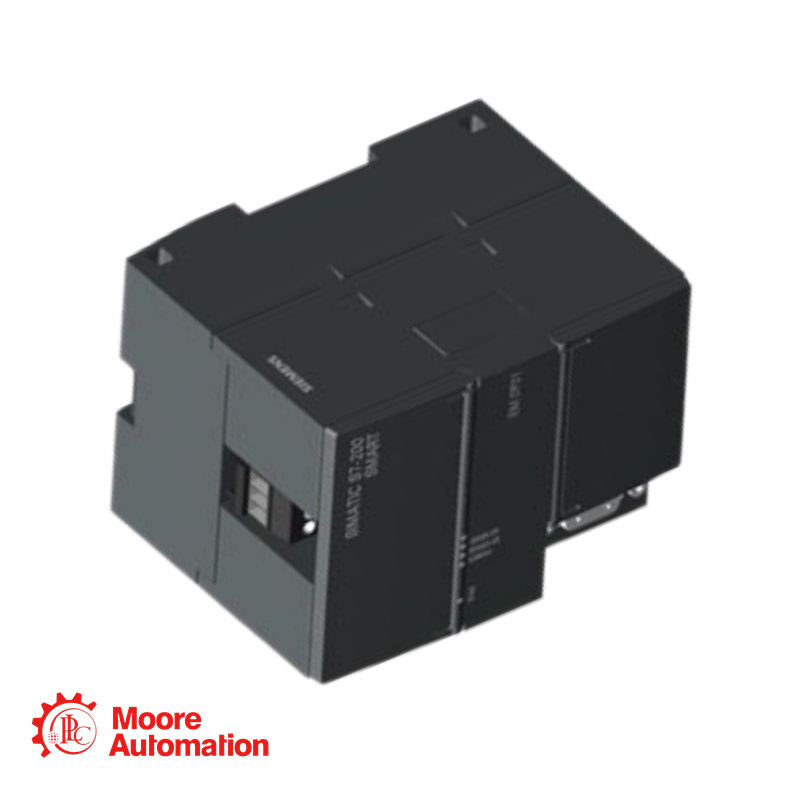

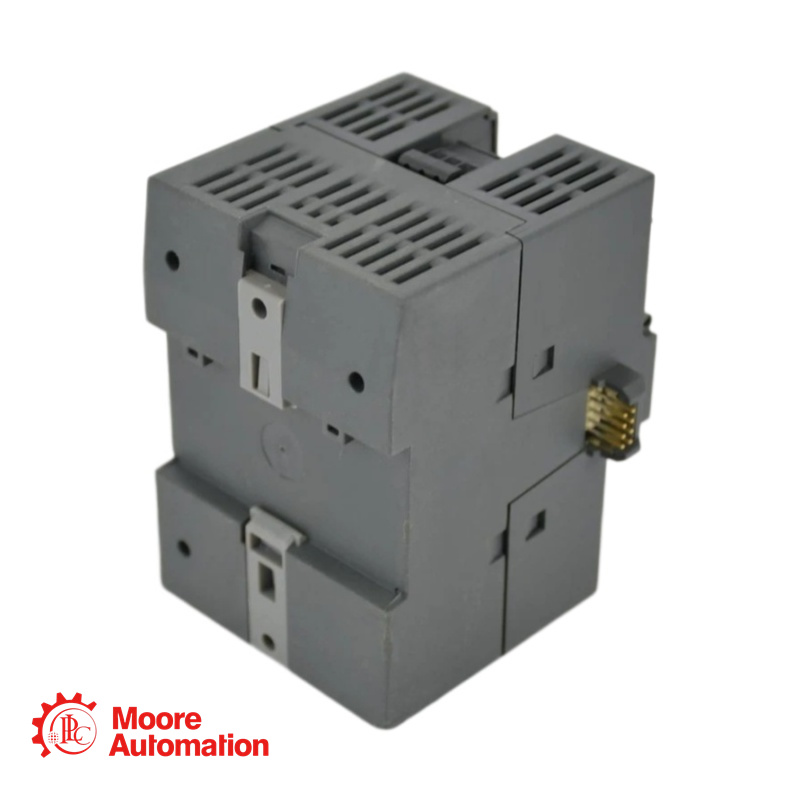

Módulo esclavo 6ES7288-7DP01-0AA0

El 6ES7288-7DP01-0AA0 es un módulo esclavo EM DP01 PROFIBUS DP diseñado para su uso con Siemens SIMATIC Serie S7-1200. Este módulo permite que las CPU S7-1200 se comuniquen como esclavas en una red PROFIBUS DP, lo que posibilita su integración en sistemas de automatización distribuidos más grandes donde un maestro PROFIBUS DP (como una CPU S7-300, S7-400 o S7-1500) controla el intercambio de datos.

Este módulo de expansión compacto se conecta al lado izquierdo de la CPU S7-1200 mediante su interfaz de expansión. Admite la funcionalidad de esclavo PROFIBUS DP-V0 y proporciona una interfaz RS-485 para la conexión de red.

6ES7288-7DP01-0AA0 DETALLES

Designación del tipo de producto: EM DP01, módulo esclavo PROFIBUS DP
Número de pieza: 6ES7288-7DP01-0AA0
Tensión de alimentación: 24 V CC
Rango admisible: 20,4 V a 28,8 V CC
Consumo de corriente (típico): 15 mA
Consumo de corriente (máx.): 30 mA
Pérdida de potencia (típica): 2,5 W
Interfaces RS 485: 1
Compatibilidad con PROFIBUS: Sí (esclavo DP)
Compatibilidad con PROFINET IO: No

6ES7288-7DP01-0AA0

Preguntas frecuentes (FAQ)

P: ¿Qué es el 6ES7288-7DP01-0AA0?
A: Se trata de un módulo esclavo EM DP01 PROFIBUS DP para PLC SIMATIC S7-1200. Permite que una CPU S7-1200 se comunique como esclavo en una red PROFIBUS DP.

P: ¿Cuál es la función de este módulo?
A: El módulo Permite que una CPU S7-1200 intercambie datos con un maestro PROFIBUS DP (como una CPU S7-300, S7-400 o S7-1500) a través de una red PROFIBUS. Esto posibilita la integración de la S7-1200 en sistemas de automatización más grandes.

P: ¿Cómo se instala este módulo?
A: El módulo EM DP01 se conecta al lado izquierdo de la CPU S7-1200 a través de la interfaz de expansión de la CPU. Se monta en un riel DIN estándar y no requiere fuente de alimentación externa adicional (la alimentación se suministra a través de la CPU).

P: ¿Este módulo es compatible con PROFINET?
R: No. Este módulo solo admite PROFIBUS DP. Para la funcionalidad PROFINET, la propia CPU S7-1200 proporciona puertos PROFINET integrados.

P: ¿Cuál es la configuración de la dirección PROFIBUS?
A: La dirección PROFIBUS se configura mediante los interruptores DIP ubicados en el módulo. La dirección se puede configurar entre 1 y 125.

P: ¿Qué velocidades de comunicación PROFIBUS son compatibles?
A: El módulo admite velocidades de comunicación PROFIBUS DP desde 9,6 kbit/s hasta 12 Mbit/s. La velocidad de transmisión se detecta automáticamente por el módulo.
