Descripción

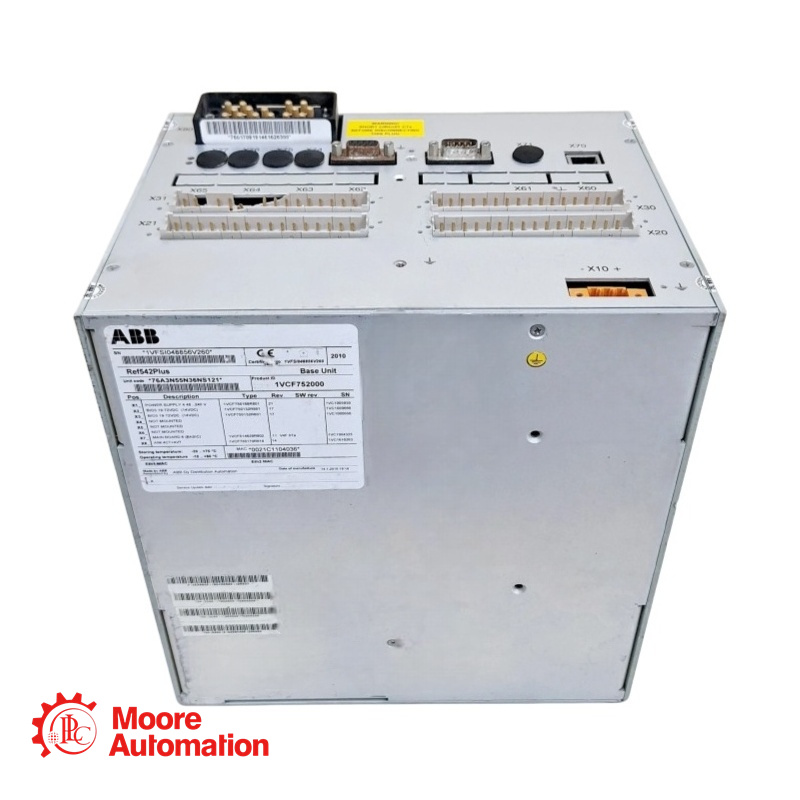

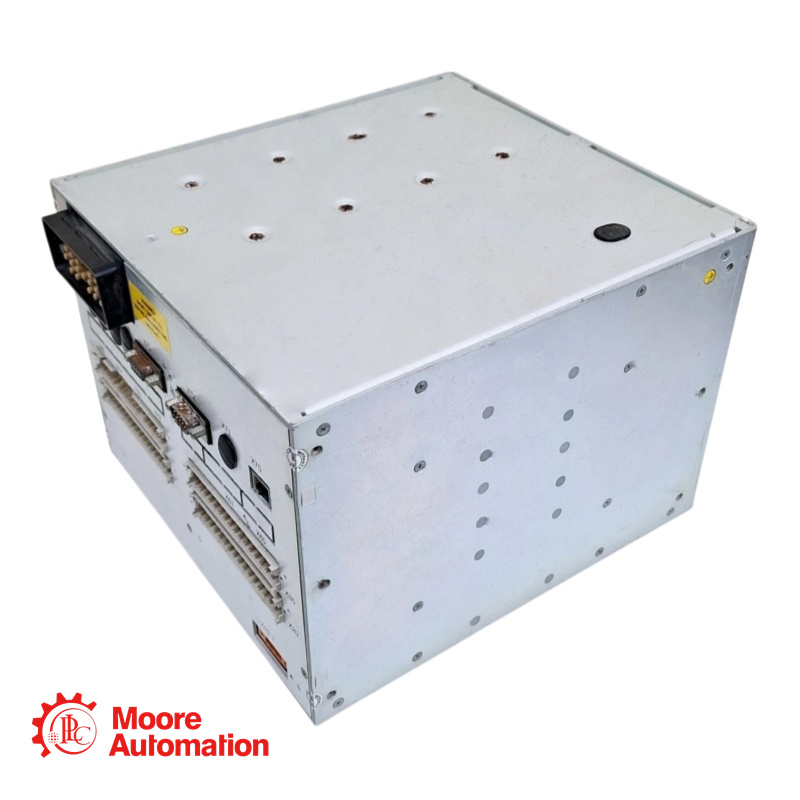

• El terminal de alimentación 542plus 1VCF752000 es un terminal compacto de protección, control, medición y supervisión para el sistema de distribución de energía.

• El mismo terminal puede utilizarse para la protección y el control de alimentadores, transformadores y motores, o exclusivamente para el control de cuadros eléctricos. El terminal cuenta con una amplia gama de funciones de protección y gestión, fácilmente accesibles para adaptar la unidad a la aplicación prevista.

Especificación

●Familia de productos: Terminal de alimentación REF542plus
●Número de pieza: 1VCF752000
●Tensión auxiliar nominal: de 48 V CC a 220 V CC
●Corriente nominal (pulg): 0,2 A, 1,0 A, 5,0 A
●Tensión nominal (Un): 100 - 125 V CA
●Frecuencia nominal (fn): 50 Hz / 60 Hz
●Canales máximos: Hasta 8 canales de entrada analógica
●Consumo (corriente): ≤0,1 VA en In
●Consumo (Voltaje):≤0,25 VA en Un

Solicitud

El ÁRBITRO 542plus 1VCF752000 Se utiliza ampliamente en:

Protección de alimentadores: Sobrecorriente, falla a tierra y reconexión para alimentadores de entrada y salida en subestaciones de distribución.

Protección de transformadores: Protección diferencial (87), protección contra fallas a tierra restringidas (87N) y protección contra sobrecarga térmica para transformadores de potencia.

Protección del motor: Funciones específicas que incluyen rotor bloqueado (51LR), número de arranques (66) y réplica térmica (49) para motores en entornos industriales (incluidas versiones con certificación ATEX para áreas explosivas).

Control de cuadros eléctricos: Control local o remoto de interruptores automáticos, seccionadores e interruptores de puesta a tierra.

Mitigación de la calidad de la energía: Controlador del factor de potencia (55) y protección contra armónicos altos.

Preguntas frecuentes para REF 542plus 1VCF752000

• P1: ¿Qué protocolos de comunicación admite el REF542plus 1VCF752000?

A:El dispositivo admite los estándares IEC 61850-8-1, IEC 60870-5-103, Modbus RTU, Modbus TCP, SPA y LON (LAG 1.4) mediante módulos de comunicación opcionales.

• P2: ¿Puede el REF542plus conectarse tanto a transformadores de corriente (TC) convencionales como a sensores?

A: Sí. Las entradas analógicas están diseñadas para conectarse tanto a transformadores de medida convencionales (CT/VT) como a sensores no inductivos.

• P3: ¿Qué sucede si la unidad pierde energía?

A: El REF542plus está equipado con memoria no volátil para el registro de fallos y la configuración. Además, cada módulo de E/S binaria incluye un contacto de vigilancia que se activa en caso de pérdida de energía o fallo de hardware para alertar al sistema.

• P4: ¿Cuántas funciones de protección pueden estar activas simultáneamente?

A: En una sola unidad REF542plus se pueden instalar y activar hasta 24 funciones de protección.
