/Módulo de comunicación Modbus ControlLogix MVI56-MCM de ProSoft Technology
Módulo de comunicación Modbus ControlLogix MVI56-MCM de ProSoft Technology
Módulo de comunicación Modbus ControlLogix MVI56-MCM de ProSoft Technology
Módulo de comunicación Modbus ControlLogix MVI56-MCM de ProSoft Technology

Módulo de comunicación Modbus ControlLogix MVI56-MCM de ProSoft Technology

PROSOFT TECHNOLOGY · MÓDULO DE COMUNICACIÓN MODBUS CONTROLLOGIX

MVI56-MCM

El MVI56-MCM Es un módulo de comunicación Modbus de ProSoft Technology para la plataforma ControlLogix. Proporciona dos puertos de aplicación serie configurables para la comunicación maestro/esclavo Modbus RTU o ASCII.

TIPO DE PRODUCTOMÓDULO DE COMUNICACIÓN MODBUS
PLATAFORMACONTROLLOGIX
PROTOCOLOMODBUS RTU / ASCII
SOLICITUDIntegración serial de ControlLogix a Modbus
FABRICANTETecnología ProSoft
ESTADO / GARANTÍAProducto nuevo original · Un año de garantía
CERTIFICACIÓN ISOProducto con certificación ISO
VERIFICACIÓN● Se proporcionan fotos y vídeos del producto tras la consulta.
SOLICITE UN PRESUPUESTO
BÚSQUEDA DE MODELOSEncuentre un número de pieza específicoAbra directamente la página del producto de Moore Automation que mejor se ajuste a su búsqueda.
Tecnología ProSoft ● MÓDULO MODBUS DE CONTROLLOGIX
MÓDULO CONTROLLOGIX DE PROSOFT TECHNOLOGY

MVI56-MCM

MÓDULO DE COMUNICACIÓN MODBUS

PLATAFORMA CONTROLLOGIX · MODBUS RTU / ASCII · MAESTRO / ESCLAVO

FUNCIÓN DEL MÓDULO
MVI56-MCM Es el módulo de comunicación ControlLogix Modbus de ProSoft Technology. Sus dos puertos de aplicación serie se pueden configurar de forma independiente para el funcionamiento maestro/esclavo Modbus RTU o ASCII.
NOTA DE CONFIGURACIÓN
Para MVI56-MCM, coincidir con la ranura ControlLogix, la asignación de E/S, la interfaz serial, el rol maestro/esclavo del puerto, la velocidad de transmisión y la configuración Modbus RTU/ASCII.
👩‍💼
¿QUIERES EL MEJOR PRECIO?
Frida
Líder de ventas 🏆
CORREO ELECTRÓNICOsales5@mooreplc.com WHATSAPP+86 153 5940 8275
ESPECIFICACIONES OFICIALES DEL FABRICANTE

Especificaciones técnicas

ABRIR MANUAL OFICIAL ↗
MÓDULO DE COMUNICACIÓN MODBUS MVI56-MCM

Datos de identificación de un vistazo

Haz clic en “+” para ver más especificaciones.

MODELO EXACTOMVI56-MCM
FAMILIA DE PLATAFORMASMVI56 · ControlLogix
DESIGNACIÓN DEL MODELOMCM · Módulo de comunicación Modbus
CICLO VITALProducto heredado
La designación completa MVI56-MCM identifica el módulo de comunicación Modbus de ProSoft ControlLogix.
Referencia de reemplazo heredadaProSoft enumera MVI56E-MCM como reemplazo actual para MVI56-MCM. Confirme el programa instalado, la asignación de E/S y la configuración del puerto serie antes de la migración.
INFORMACIÓN GENERAL −
MarcaTecnología ProSoft
ModeloMVI56-MCM
Tipo de productoMódulo de comunicación Modbus
PlataformaControlLogix
Modos de protocoloModbus RTU y Modbus ASCII
Función operativaAmo o esclavo
Puertos de aplicación2 puertos serie
Ciclo vitalProducto heredado
COMUNICACIÓN SERIE +
InterfacesRS-232, RS-422 y RS-485
Velocidad en baudiosDe 110 a 115.200 baudios
ParidadNinguno, impar o par
bits de datos5, 6, 7 u 8
bits de parada1 o 2
Retraso de RTSDe 0 a 65.535 ms
Conector de puerto de aplicaciónCable suministrado RJ45; DB-9M
Aislamiento del plano posteriorAislamiento óptico de 500 V
ENERGÍA Y MEDIO AMBIENTE +
Corriente del plano posterior800 mA a 5 V CC; 3 mA a 24 V CC
Temperatura de funcionamientoDe 0 a 60 °C (de 32 a 140 °F)
Temperatura de almacenamiento-40 a 85 °C (-40 a 185 °F)
Humedad relativaDel 5 al 95%, sin condensación
Choque30 g en funcionamiento; 50 g sin funcionamiento
Vibración5 g de 10 a 150 Hz
DOCUMENTACIÓN Y CICLO DE VIDA +
Documento oficialManual de usuario MVI56-MCM
Mapeo de E/S250 palabras de entrada; 248 palabras de salida
Modelo de reemplazoMVI56E-MCM
Verificación de pedidosCoincidencia con la placa de identificación y la configuración completas del MVI56-MCM.
Fuente: Manual de usuario de ProSoft Technology MVI56-MCM y documentación oficial del producto anterior.
Preguntas frecuentes

Preguntas más frecuentes de los compradores

¿Qué función de ControlLogix hace? MVI56-MCM ¿proporcionar?+

MVI56-MCM Es el módulo de comunicación serie maestro/esclavo Modbus de propósito general de ProSoft Technology para la plataforma ControlLogix.

¿Qué modos Modbus hace? MVI56-MCM ¿apoyo?+

MVI56-MCM Admite el modo Modbus RTU con CRC-16 y el modo Modbus ASCII con comprobación de errores LRC.

¿Qué interfaces seriales están disponibles en? MVI56-MCM?+

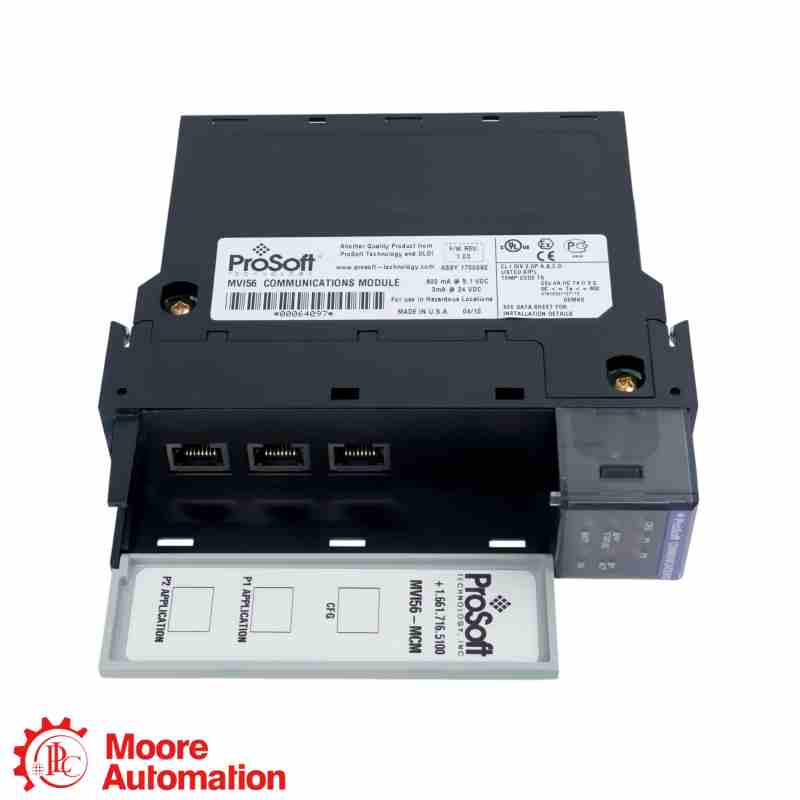

Los dos puertos de aplicación admiten RS-232, RS-422 y RS-485. Cada puerto de aplicación utiliza un conector RJ45 con un cable DB-9M suministrado y proporciona aislamiento óptico de 500 V con respecto al plano posterior.

¿Qué tramas seriales se pueden configurar para? MVI56-MCM?+

El rango documentado es de 110 a 115.200 baudios, con 5, 6, 7 u 8 bits de datos, paridad nula/impar/par y 1 o 2 bits de parada.

¿Qué límites de corriente y temperatura del panel posterior se aplican a? MVI56-MCM?+

El módulo consume 800 mA a 5 VCC y 3 mA a 24 VCC. El rango de temperatura de funcionamiento documentado es de 0 a 60 °C, con un rango de almacenamiento de -40 a 85 °C.

¿Qué se debe comprobar al reemplazar? MVI56-MCM?+

Verifique la placa de identificación completa del módulo, la ranura ControlLogix, la asignación de E/S del controlador, la función maestro/esclavo, la interfaz serial y los parámetros del puerto. ProSoft indica que el modelo de reemplazo actual es el MVI56E-MCM.

CONTACTE CON EL ESPECIALISTA DE PRODUCTO

Comprueba tu configuración con Frida.

Comparta el número de pedido completo y los detalles de la aplicación para comprobar la compatibilidad, la disponibilidad y el plazo de entrega.

ELIGE UN MÉTODO DE CONTACTO DIRECTO
FICHA DE DATOS

Información del producto para
MVI56-MCM

Documentación oficial de ProSoft Technology para el módulo de comunicación Modbus ControlLogix MVI56-MCM.

Documentación oficial del MVI56-MCM

El manual de usuario oficial abarca las especificaciones del hardware, el funcionamiento maestro/esclavo de Modbus, los códigos de función compatibles, la configuración de puertos y la integración con ControlLogix.

MANUAL OFICIAL ABIERTO

Contacta para obtener ayuda.

Envíe el modelo completo, la cantidad y su consulta técnica o de compra.

Los valores técnicos que aparecen en esta página se basan en el manual de usuario exacto del MVI56-MCM de ProSoft Technology y en la documentación del producto anterior.

IDENTIFICACIÓN DEL MODELO

Qué significa el código de modelo MVI56-MCM

MVI56 identifica la familia de módulos en chasis ControlLogix de ProSoft, mientras que MCM es la designación del módulo de comunicación Modbus.

Tecnología ProSoft · MARCA
MVI56-MCMMODELO EXACTO
MVI56

Familia de módulos ControlLogix

Identifica la plataforma de módulo de comunicación en chasis ProSoft para ControlLogix.

MCM

Módulo de comunicación Modbus

Identifica la función de comunicación maestro/esclavo Modbus RTU/ASCII en serie.

REFERENCIA COMPLETA

MVI56-MCM

El número de catálogo completo del módulo de comunicación Modbus de ControlLogix.

Significado del modelo: MVI56-MCM combina la designación de la familia de módulos ControlLogix con el identificador del módulo de comunicación Modbus.
ÁREAS DE APLICACIÓN

Mapa de aplicación para MVI56-MCM

Integración de ControlLogix con ModbusIntercambio de datos Modbus serie entre un controlador ControlLogix y dispositivos de campo compatibles.
Redes maestras ModbusEmita comandos Modbus configurables a los dispositivos esclavos a través de cualquiera de los puertos de aplicación serie.
CENTRO DE SOLICITUDESMVI56-MCMControlLogix · Modbus RTU/ASCII · maestro/esclavo
Conectividad Modbus esclavaExponer los datos del módulo a un maestro Modbus remoto a través de un puerto de aplicación configurado como esclavo.
Chasis ControlLogix local o remotoInstale el módulo de uso general en un chasis local o en un chasis remoto conectado mediante Ethernet.
